铜奖 丁向磊作品欣赏



 云山墨戏—贵州省黔东南州锦屏县茅坪镇茅坪村云山文化中心设计方案

主创设计师:丁向磊
参与设计师:白文昊、王乐怡
参赛单位:西安美术学院

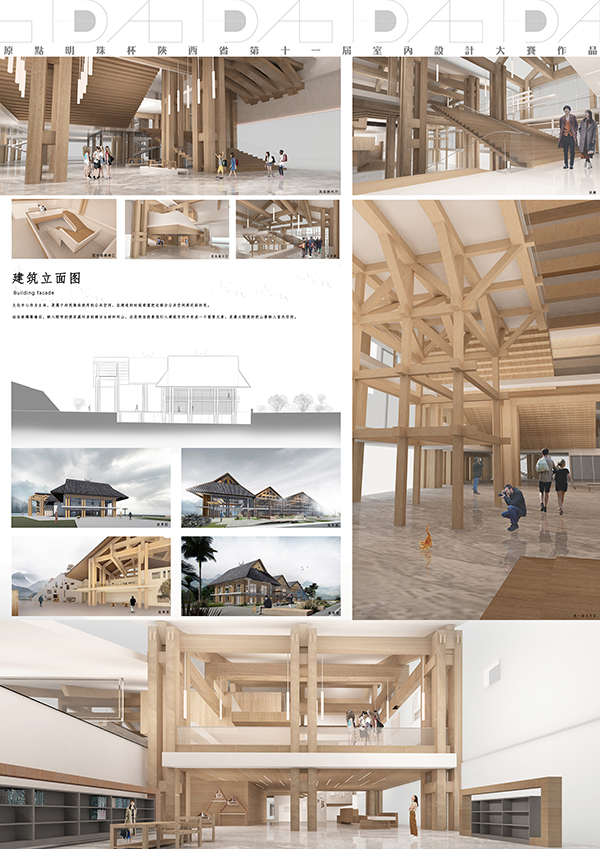

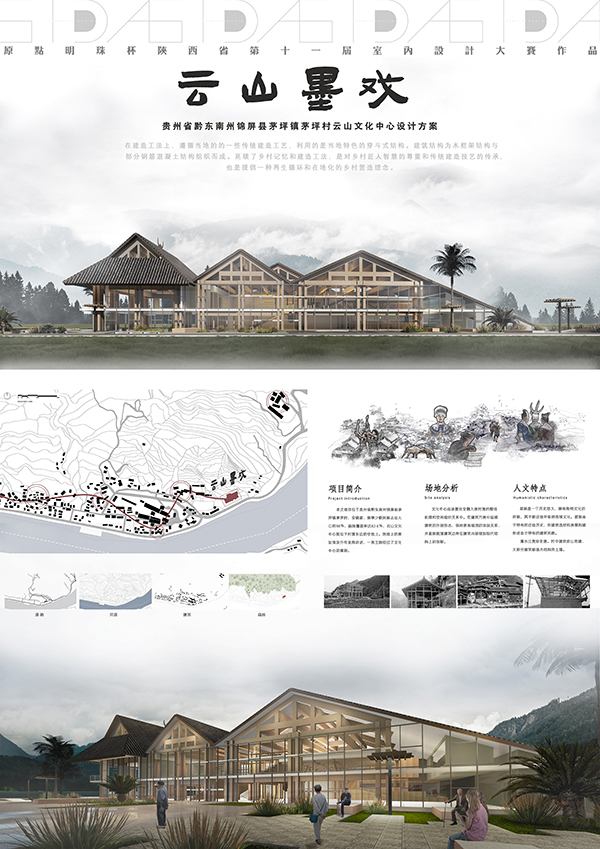

——  参 赛 图 版  ——



——  项 目 设 计 文 案  ——

    本次项目位于贵州省黔东南州锦屏县茅坪镇茅坪村,全镇苗、侗等少数民族占总人口的98%,森林覆盖率达82.6%,清水江贯穿全境。

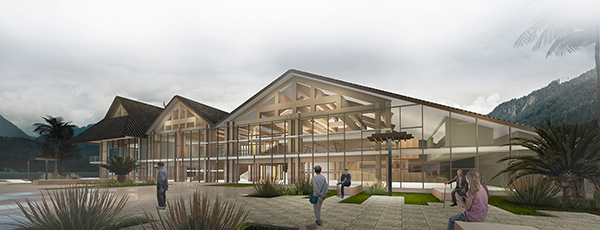

    村中建筑依山而建,大部分建筑都是木结构夯土墙。云山文化中心就位于村落东边的空地上。场地上的原址体块分布呈围合状,一条主路经过了文化中心的南部。
民 族
    苗族是一个历史悠久、拥有独特文化的民族,其不断迁徙并吸纳地域文化。苗族由于特有的迁徙历史,在建筑选材和房屋构建形成自己特有的建筑风格。苗家人喜欢木制建筑,一般为三层构建,第一层一般为了解决斜坡地势不平的问题,所以为半边屋,堆放杂物或者圈养牲畜,第二层为正房,第三层为粮仓或是瞭望风景的地方。
设计思路

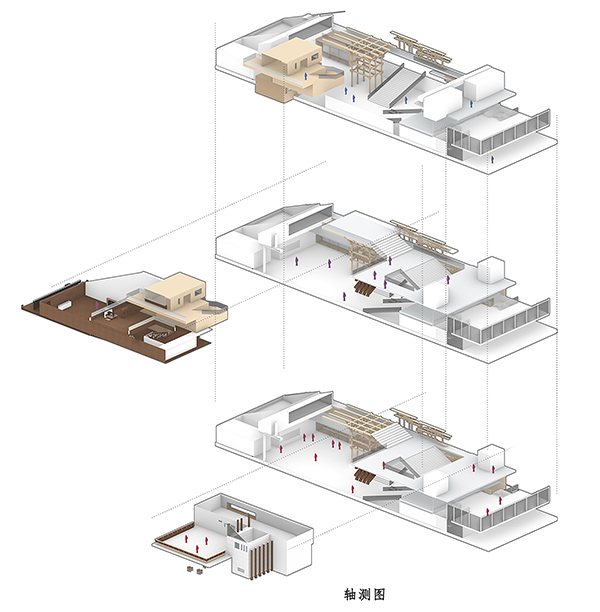

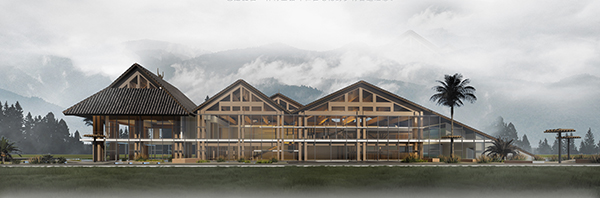

    文化中心应该要完全融入原村落的整体肌理和空间组织关系中。在建筑方案中延续建筑的外部形态,保持原有组团的体块关系,并重新梳理建筑边界在建筑内部做到现代结构上的创新。

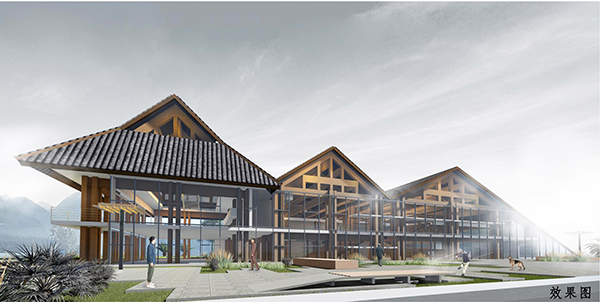

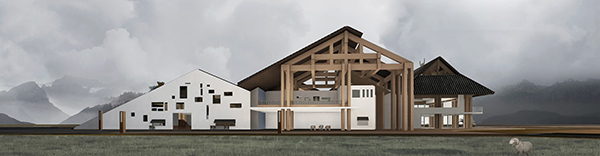

    在村落中游走,随着地形的高低变化,民居的体量大小变化,屋顶的边界关系呈现出来一种错落有致的状态。这种状态在设计中呈现出来来呼应当地建筑屋顶形态的变化关系。
    因为当地处于山谷之中,长年被云墨渲染,气候较为潮湿,便在设计中沿袭了当地的这一特色。

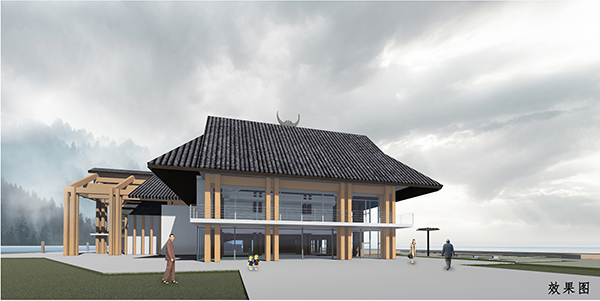

乡村营造存在特有的限制性因素,因此也找寻了当地的青瓦和盛产的杉木作为建筑的标志材料。
结 构

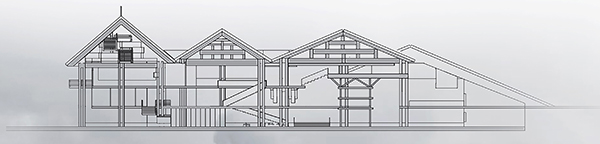

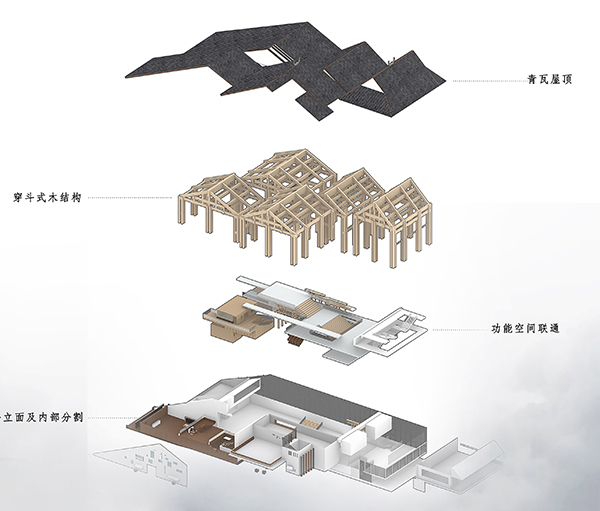

    在建造工法上,遵循当地的一些传统建造工艺,利用的是当地特色的穿斗式结构。建筑结构为木框架结构与部分钢筋混凝土结构组织而成。延续了乡村记忆和建造工法,是对乡村匠人智慧的尊重和传统建造技艺的传承,也是提倡一种再生循环和在地化的乡村营造理念。
营 造

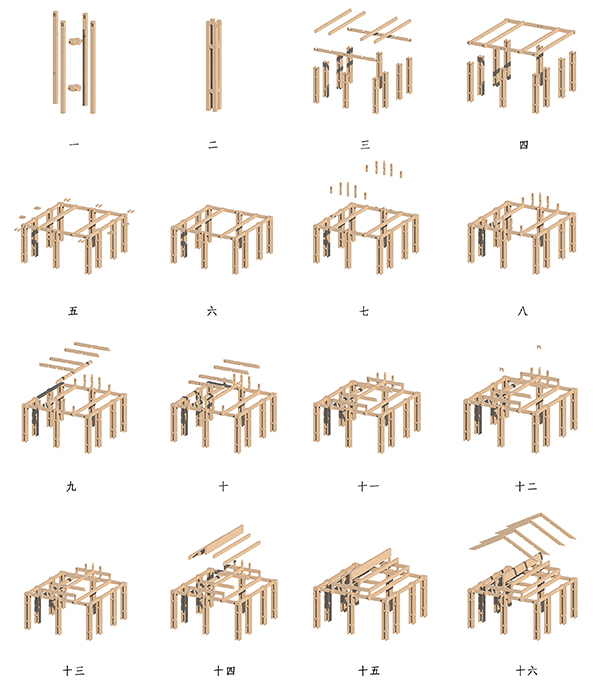

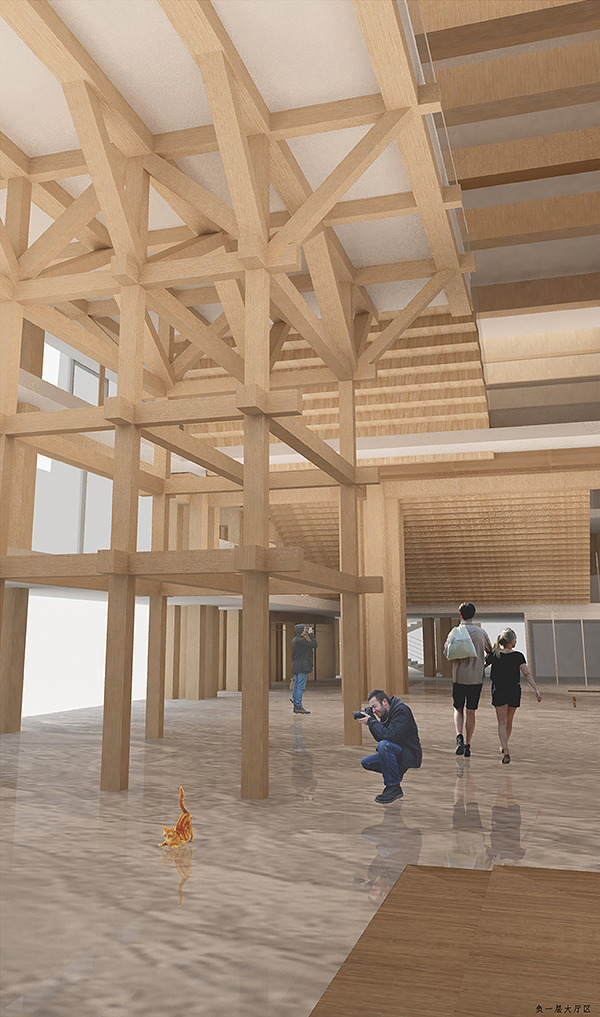

    在此基础木构架中,立柱是由唐中期的木构架改造而成,是最先构建的基础,四根40*40cm的立柱组合而成,连接则是万字符型的木销片,保证了四个边的相互牵制以及受力均衡。梁的横纵结合则是十字腰榫相接而成,效仿于古建大木构架件中的卡腰,从而很好的搭建桁檩。
    为了十字腰榫更稳固,远看并不起眼的小木销,起到了加固作用,利用其凹字形结构穿插别压,构建它连接立柱和横梁,并且用以阻止被连接构件相对移动的连接物,避免拱梁左右摇摆。

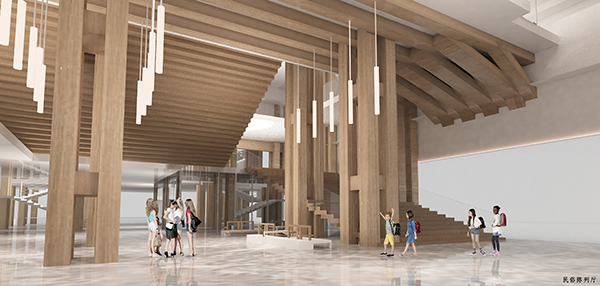

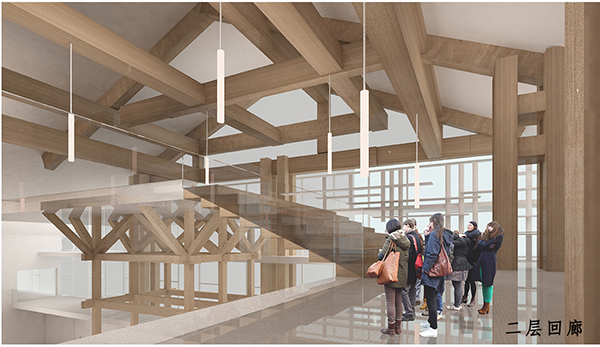

    梁架上的5个支撑柱则用燕尾榫这种连接方式,在下落式安装的时候,便可以愈落愈紧,增加了节点的稳定性。三角形的构架先前可拼接好,并以多组单齿连接的方式架到横梁之上,采用销钉加以固定。这样既传承了传统木构架的大气,也能减少中间承重的立柱从而给予文化中心内部良好的贯通感。
特点建筑

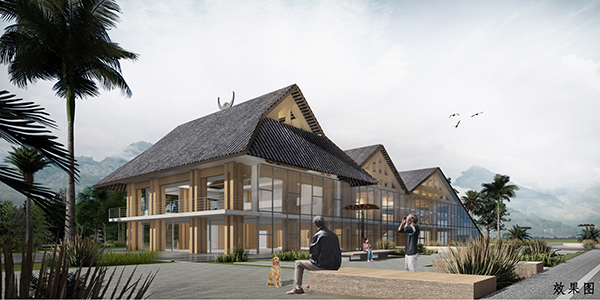

    站在玻璃幕墙后,映入眼帘的便是梯田、古树,这是将自然景观引入建筑空间中的一个重要元素,是最大限度的把山景映入室内的方式。

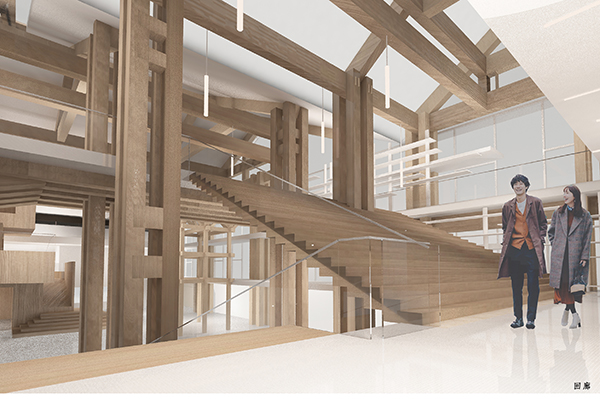

    这里的夏天温度很高,因为有两个天井通到地下,在走廊中便能感觉到对流的风从中穿过。外围墙体上开了很多通风和视线穿透的小窗洞,空气顺着这样的空间形态就能产生自然风的流动。

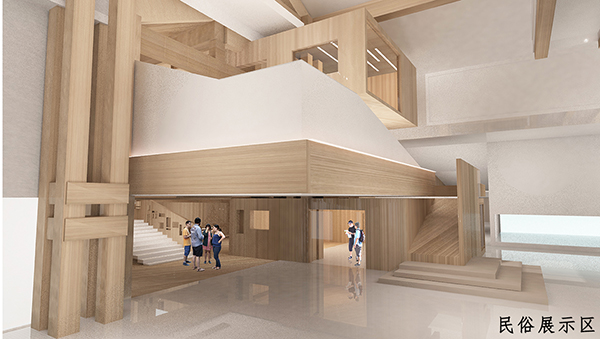

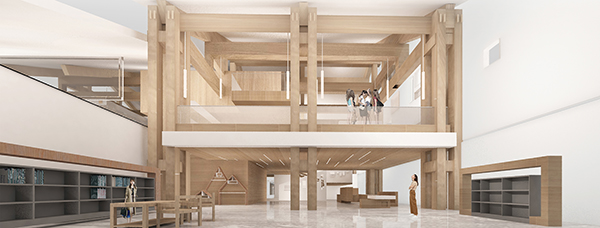

文化中心的主体,是属于村民集体使用的公共空间。村民们闲来无事的时候可以坐在这半开放的场所闲聊,同样可以作为村民心中的记忆,为村民们想起那山、那水、那树、那人。
结 尾

    苗族的祖辈把生命和时光留在了这片土地之上,这是远去的残梦、梦中的热泪。往后的日子里,坐在这里静静地聆听记忆的足音,回想远去的风景。





——  设 计 师 简 介  ——

丁向磊

本科毕业于鲁迅美术学院 获文学学士学位
研究生毕业于广州美术学院 获文学硕士学位
高级室内设计师
室内装饰设计师一级
陕西省室内装饰协会会员
中国室内装饰协会会员

学术方向:
当代博物馆陈列展示设计
当代都市建筑设计及理论

曾获奖项:
第八届中国国际室内设计双年展 金奖
第十届中国国际室内设计双年展 金奖
第六届中国国际设计博览会环境艺术创新设计华鼎奖金奖
第十届中国国际室内设计双年展 银奖
第七届中国国际空间设计大赛 银奖
第三届中国国际空间环境艺术设计大赛筑巢奖银奖
第十一届中国国际室内设计双年展 铜奖
第二届中国国际空间环境艺术设计大赛筑巢奖优秀奖
第三届中国国际空间环境艺术设计大赛筑巢奖优秀奖
设计作品入选第十二届全国美展
第十届全国博物馆十大陈列展览精品 优秀奖
CIDA中国室内设计大奖
IAI2012亚太设计双年(展)大奖赛设计案例 入围奖
IAI2012亚太设计双年(展)大奖赛工程案例 入围奖
第十五届全国高等美术院校建筑与设计专业教学年会优秀指导教师
陕西省第六届室内装饰设计大赛 银奖
陕西省第八届室内装饰设计大赛 金奖
陕西省第八届室内装饰设计大赛 优秀奖
陕西省第九届室内装饰设计大赛 银奖
陕西省第十届室内装饰设计大赛 最佳导师奖

指导学生参赛(展)获奖情况:
第十五届全国高等美术院校建筑与设计专业教学年会建筑艺术设计类金奖、铜奖
第十五届全国高等美术院校建筑与设计专业教学年会室内空间设计类银奖、铜奖
2018年威尼斯国际建筑双年展中国高等院校建筑学科师生优秀美术作品文献展入选
2018第四届中国人居环境设计学年奖普通高等学校本科和研究生组室内设计入围奖
陕西省第十届室内装饰设计大赛(学生组)金奖、银奖
