台盆墙排水的真正原理
发布时间: 2019-07-29 15:49:43 信息来源:dop设计

卫生间的实用性和美观性一直都是大家很关注的,除了卫生间防水之外,排水系统的施工落地也是装修中的重头戏。排水不仅会影响整体的格局和美观,还会影响到卫生间的使用。

但在施工中如果不明确排水方式就会影响整体设计,排水原理搞不清楚施工落地就更加难办,很多人还认为墙排水是直接在墙体上进行排水;


因此,为了彻底化解大家的困惑,本文将层层解析墙排水的工作原理,主要解决以下问题:


1、墙排水与地排的根本区别在哪

2、墙排水的排水原理是什么

3、施工中会遇到的问题和注意事项及处理方式

4、墙排水的优缺点有哪些


01.

墙排水、地排水区别

卫生间台盆排水方式分为两种:直排和墙排水。这两种排水方式的外观不同,运作方式也是不同的。

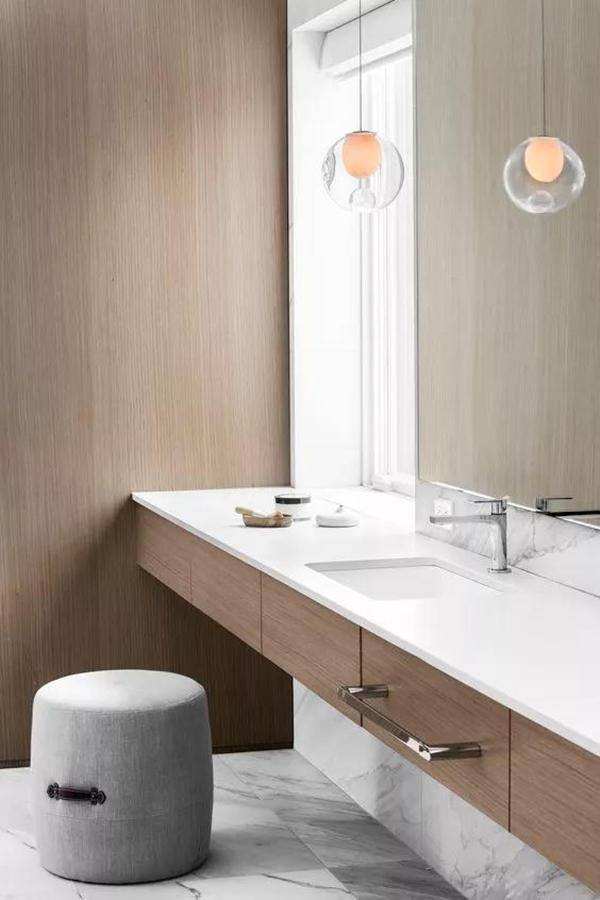

1、墙排水

台盆后方砌一堵假墙,形成一定的宽度的布置管道的专用空间,排水支管不穿越楼板在假墙内敷设、安装,在同一楼层内与主管相连接。

△墙排水

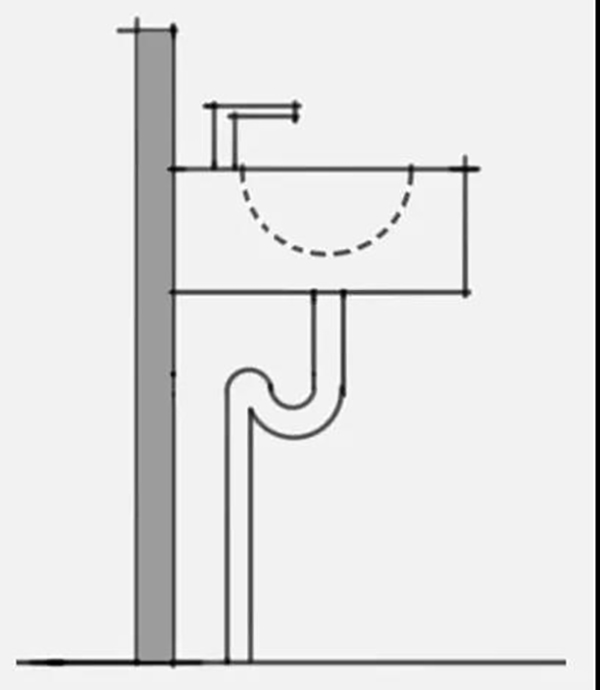

2、地排式

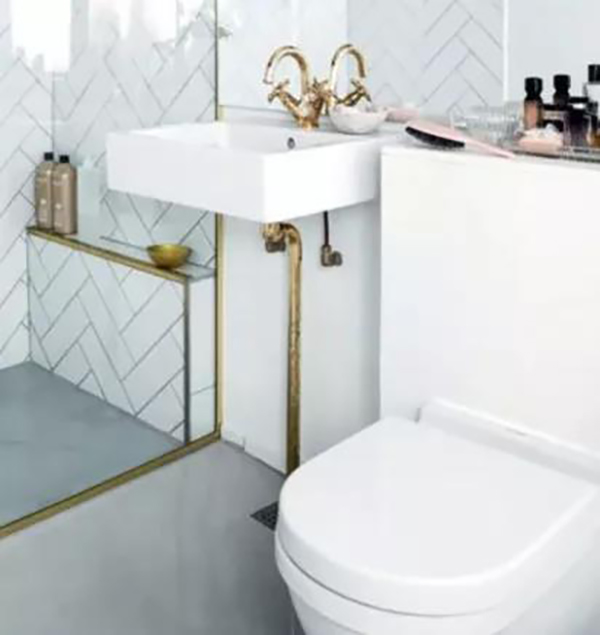

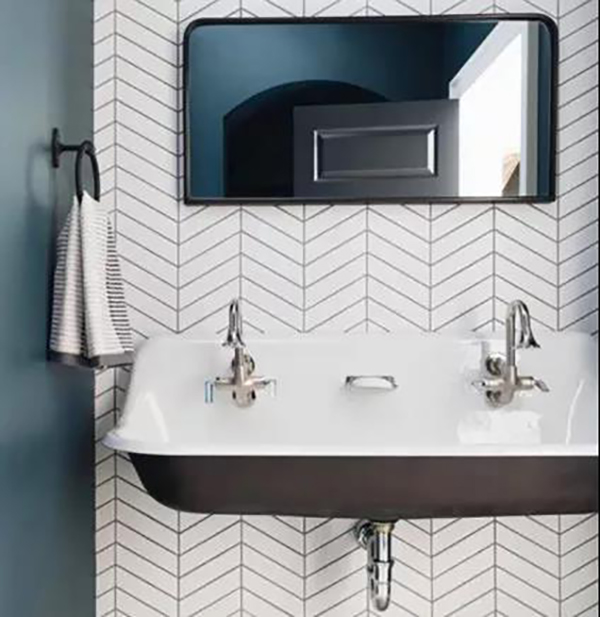

通过地面排水管直接连接台盆进行排水。

△地排


02.

墙排水工作原理

墙排水分为同层排水和异层排水两种形式。

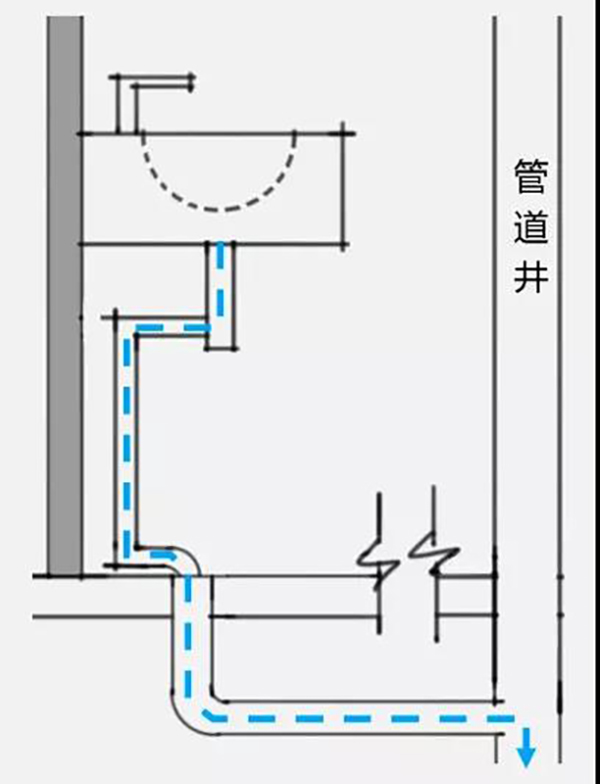

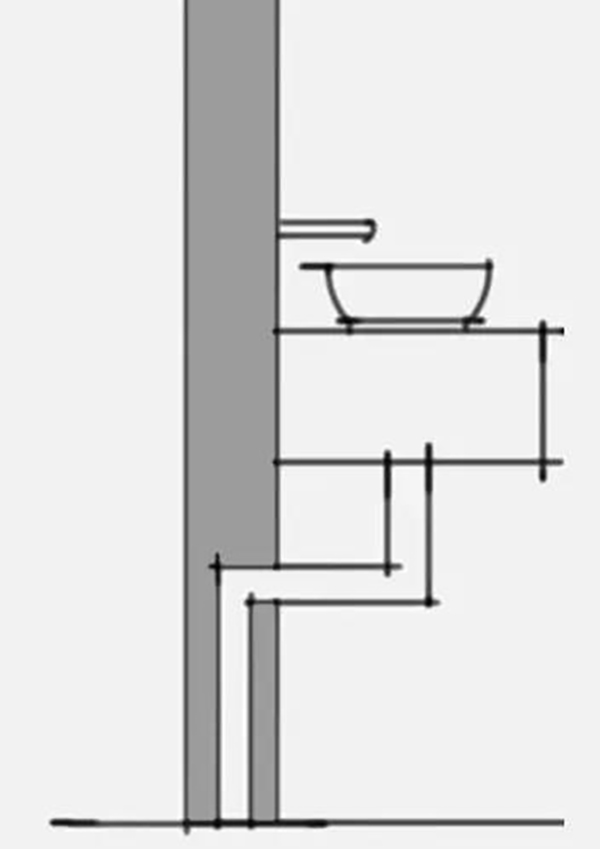

1、同层排水

水流起于台盆,流向墙面立管,再到本层地面,经过倾斜放坡后流向本层的竖向管井,最后排往楼下。

△同层排水

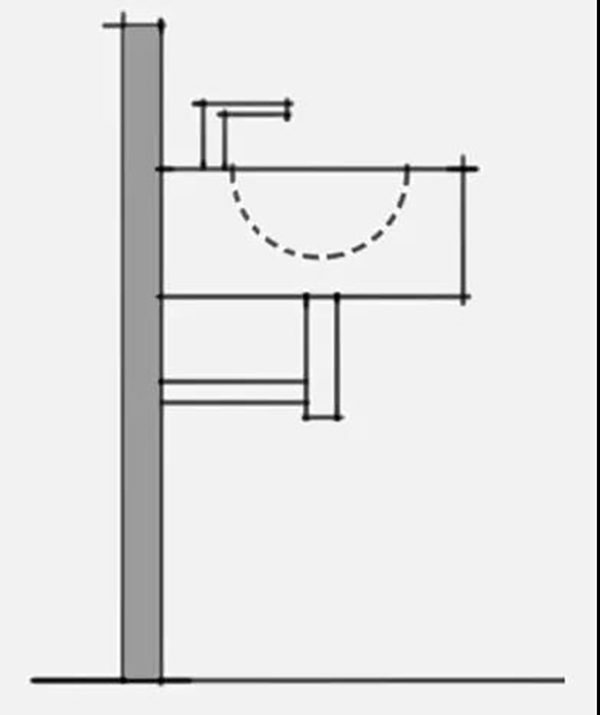

2、异层排水

水流起于台盆,流向墙面立管,通过地面下水孔通往下层,从下层管道流向管道井。

△异层排水


03.

墙排水施工做法

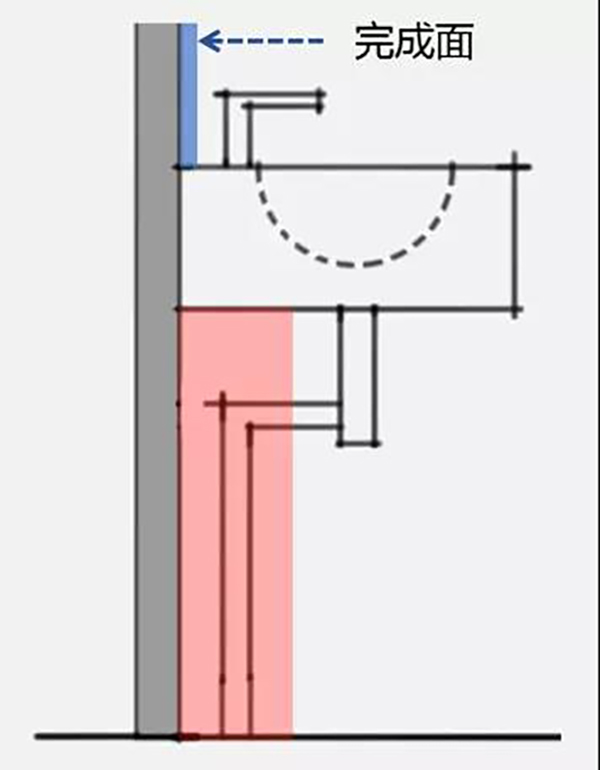

1、可以直接将下水管道包起来,内部做钢结构,既不影响水管内部排水,又不会影响造型设计,水管下水做同层、异层均可,但上下完成面厚度会有不同。

△包住管道

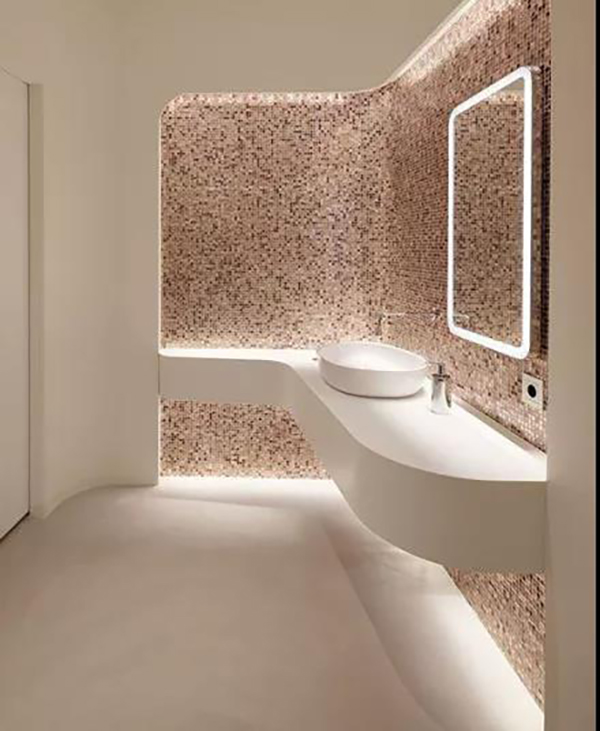

2、空间足够时,可以把墙做出来一段,整体外包,不仅美观上方搭建起来的空间也可做嵌入式镜柜等;

△整体外包

空间不允许但墙体构造厚度足够时,可适当的在墙面开槽,把水管埋进去,也就是管道内嵌

△管道内嵌


04.

墙排水优缺点

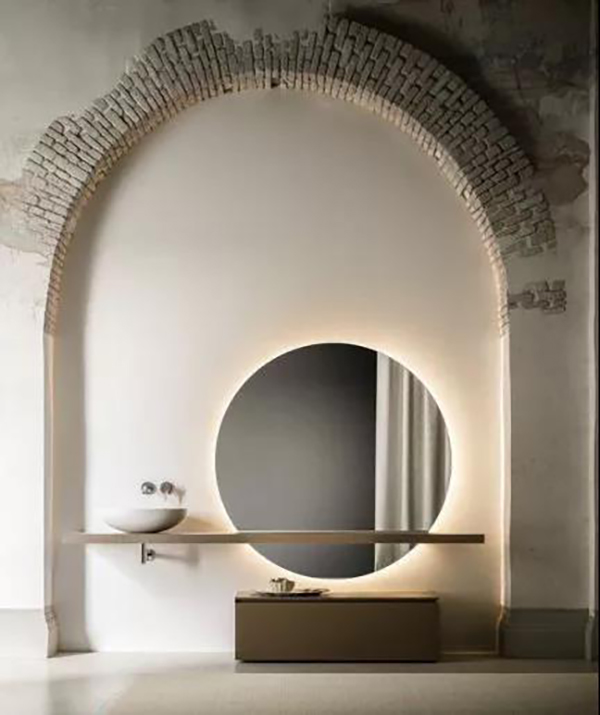

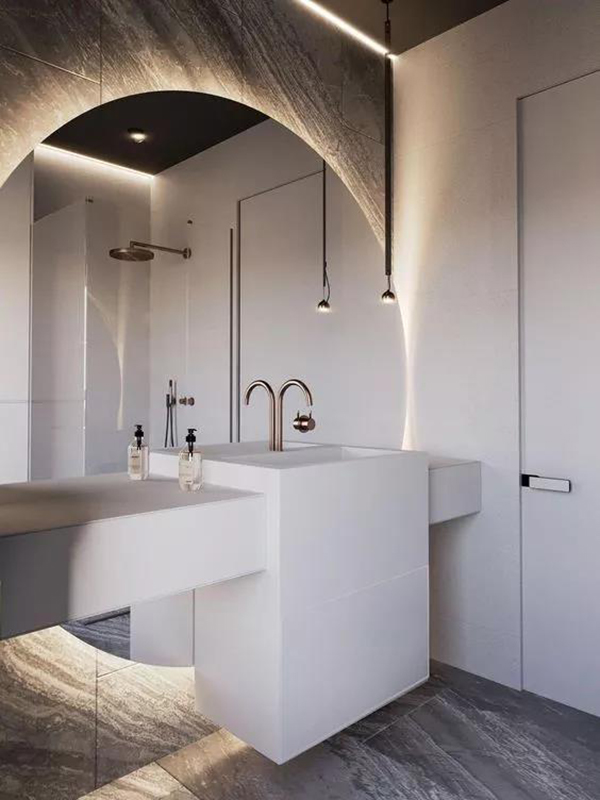

1、优点


a、外观整洁

没有了裸露的管道,卫生间看上去更加精致高档。


b、占地面积小

比如说洗手池台面,省去了下面的管道空间,就可以打柜子了。


c、减少噪音

管道包在墙体里,声音也会被隔绝掉一部分。


d、便于打扫

减少很多的卫生死角,打扫起来更加方便。


2、缺点

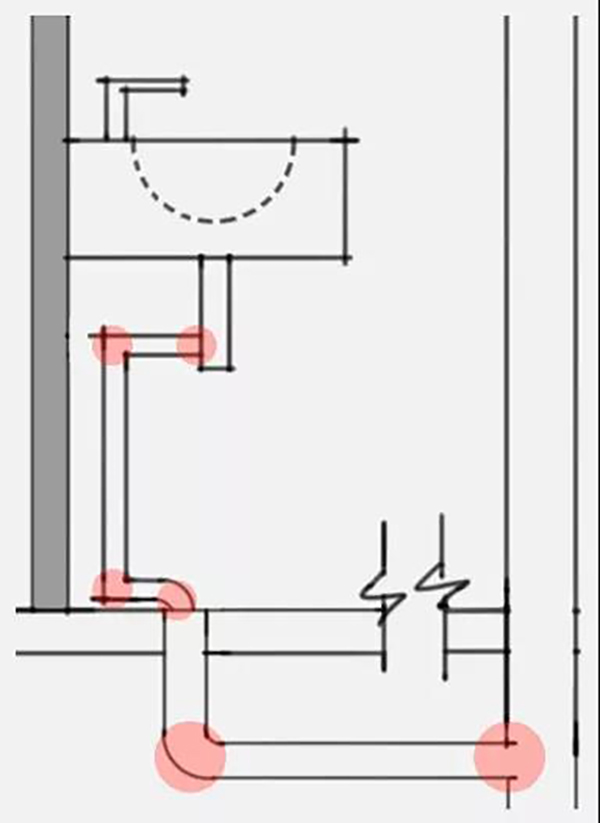

因墙排水的管道轨迹转折较多,所以容易堵塞,

△管道转折

总体而言,墙排水并不是直接在墙面排水,而是落水管横向的接在了墙上,最终还是会落在地面,墙排水在制图中更应该考虑的是竖向排水管的处理。

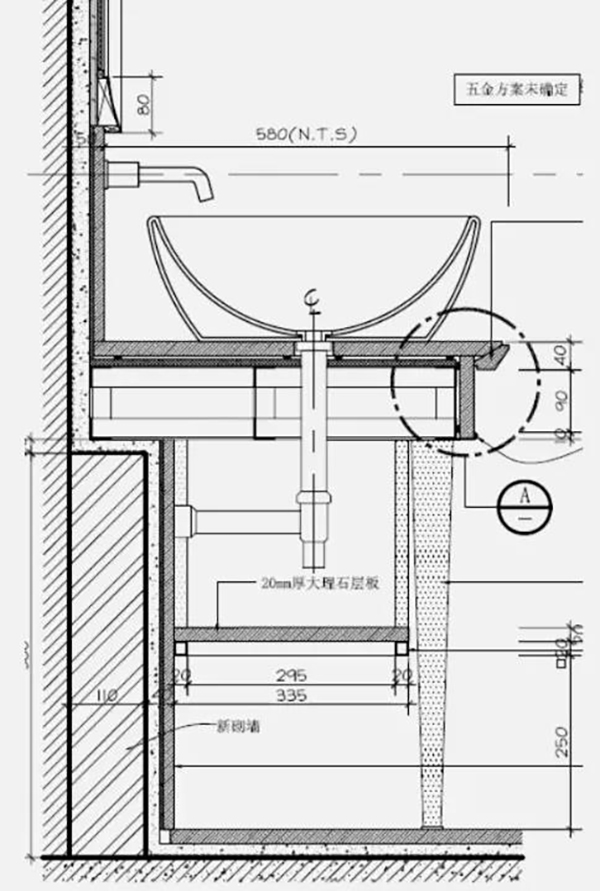

△墙排节点图


本文讲解了墙排水的设计原理和施工做法,主要讲到:墙排水分为同层排水和异层排水;空间足够时可做管道全包,空间不足时做内嵌管道;以及墙排水的优缺点。
