“按图施工”到底能不能实现?
发布时间: 2020-3-5 11:53:10 信息来源:dop设计

在我们日常工作中听到的最多的也是:“施工图都给你了为什么不能按图施工。”那大家说的按图施工是什么意思呢?

小编这里简单的定义一下:施工图怎么画,现场就怎么施工。

今天就给大家“嘚吧嘚吧”这个按图施工的问题。

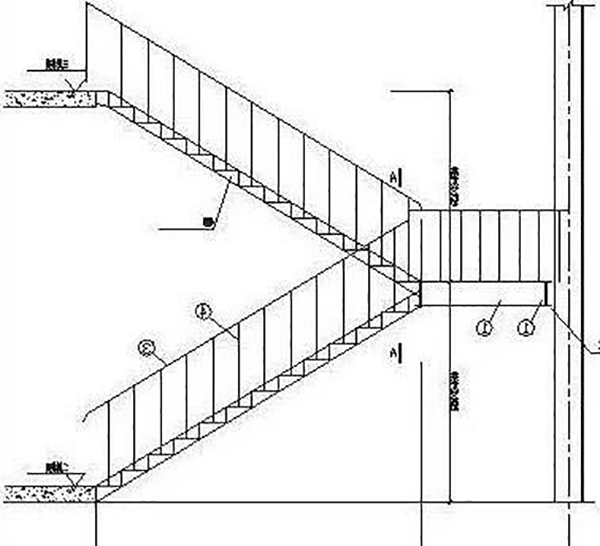

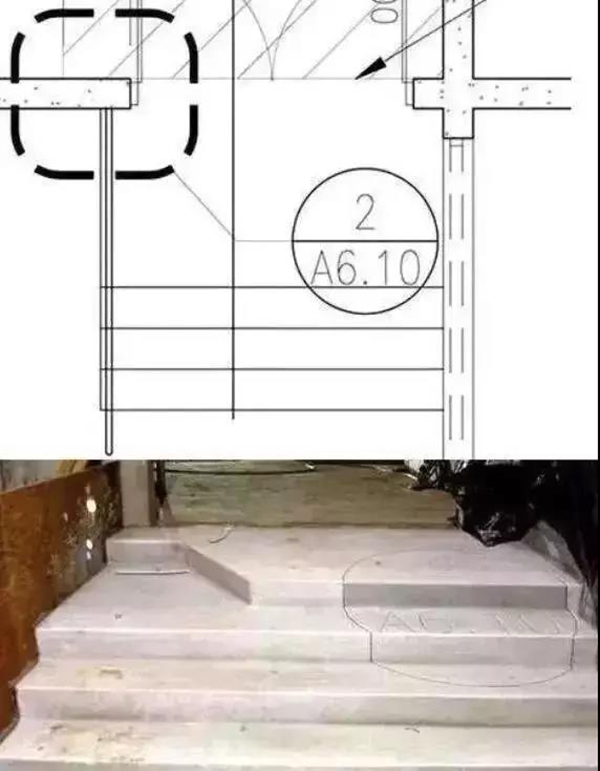

△施工队按图施工的楼梯,竟然把索引也给做上去了!

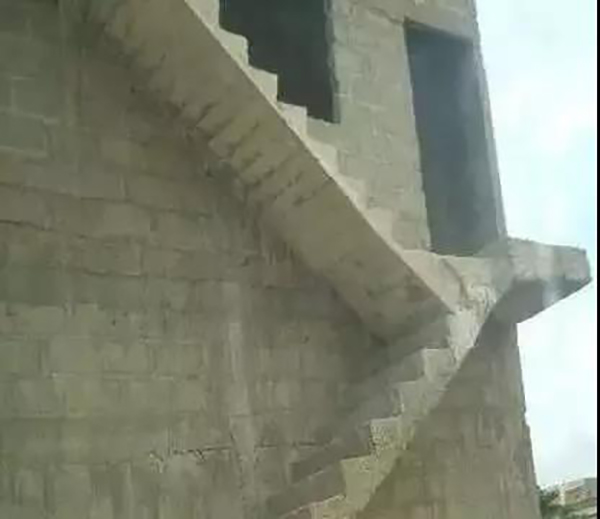

△请问这是给李连杰、甄子丹准备的楼梯吗?

以上这几张图片我相信大家在网上也见过,为什么做出来的东西好像不是我们所要的内容,那这个问题到底出在什么地方了呢?

话说这几张图好像都做到了“按图施工”了吧!做过现场的人都知道,没有不修改的图纸,也就是说“不能按图施工”。

针对室内设计师来说我们的按图施工其实可以分为两个部分:内部(基层构造)和外部(造型完成面材质及尺寸)

针对外部构造来说现在看来施工队做的还不错,基本都能满足按图施工的要求,内部构造按图施工的情况就相对糟糕一些了。



下面小编将从以下几点分析一下这个问题:

01.

各个岗位从业人员

是如何看待按图施工的?

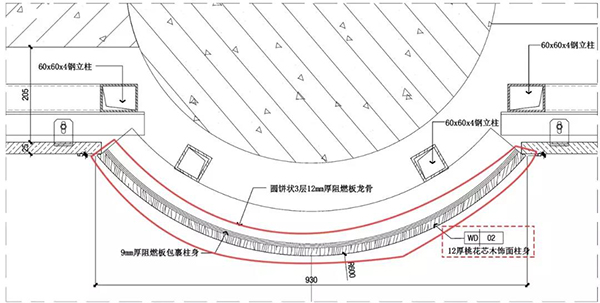

1、施工方认为你们只需要把基层的基本形式表示清楚,让他们在基层方面有一个可操控的空间(利润或者工艺习惯),如下图:

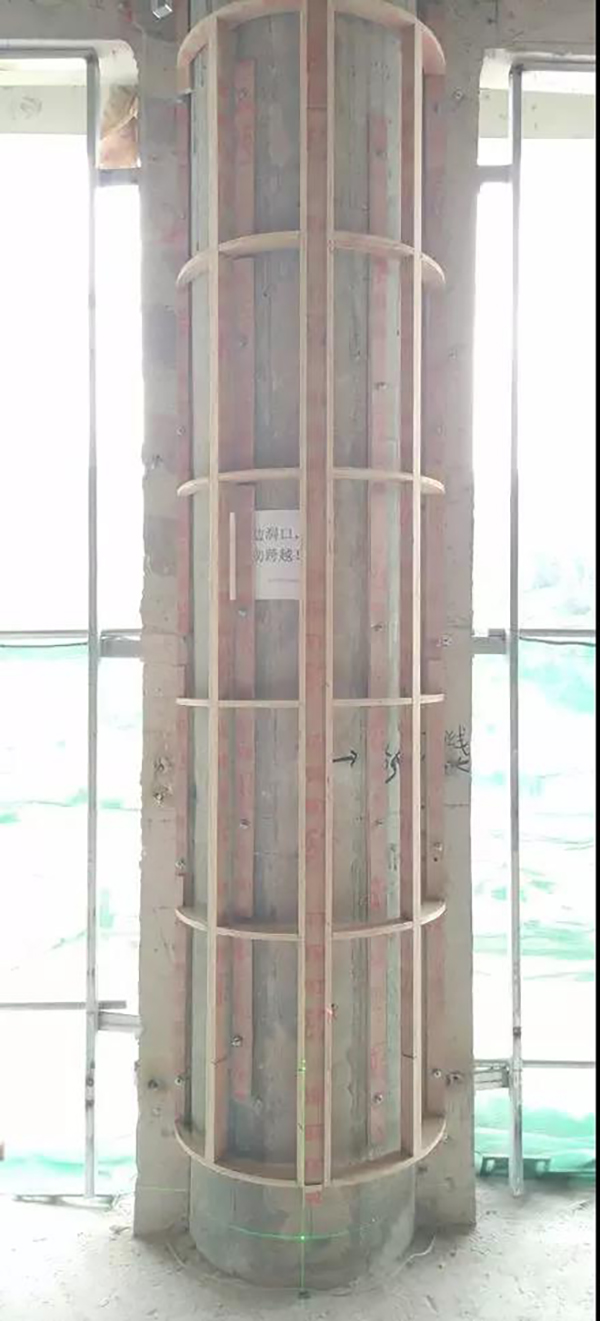

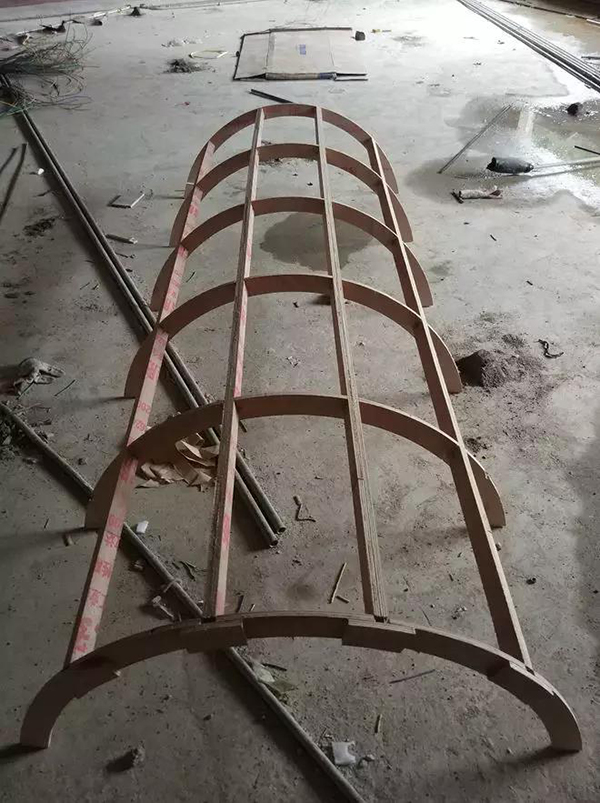

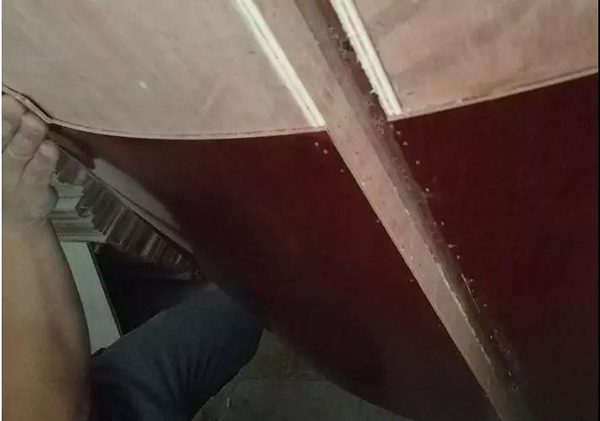

(就如同上图这个圆形柱子,图纸表达的是方管基层,但是施工方在实际的施工过程中依据他们自己的工作经验来施工)

2、甲方业主单位认为施工图应该和现场做的一样,最好施工单位报价多少钱,最后结算也是多少钱,不要出现变更。如上面那组图纸,图纸是安装钢架画的,施工方是按照木基层做的,这是不是意味着我业主多掏了钱?那再反过来想如果图纸画的是木基层,但是施工方可能觉得不牢固需要用钢架,钢架变更这部分钱需要业主再给钱,那业主是不是同样多掏了钱?

3、设计公司认为造型的外部造型、尺寸及材质才是关键,至于内部基层构造往往用来指导施工并非重点表示对象;

以上是各个岗位对于按图施工的理解,当然肯定还有其他的理解方式。

02.

到底存不存在

按图施工的图纸?

众所周知德国人和日本人非常注重规则和纪律,并且秉承干什么事都非常严谨的态度。

但即便是德日的设计师以严谨细致著称,同样也是做不到按图施工。

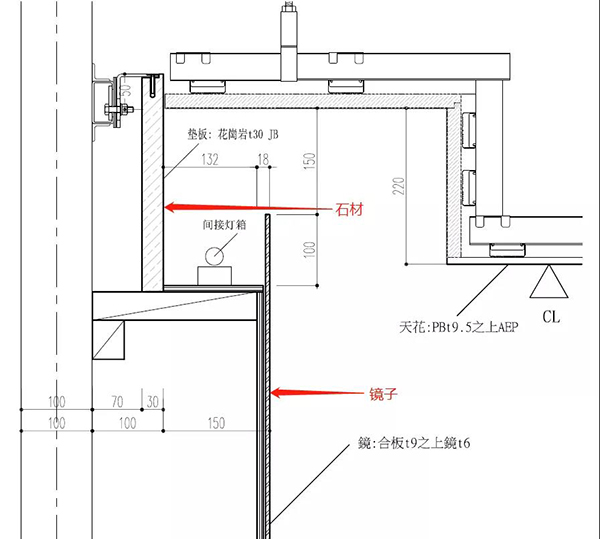

我们一起来看一下上图,这是一张dop之前合作过的著名日籍设计师提供的图纸,上面一块石材我们从图纸中看出设计师想要表达的是干挂的意思,但是这块石材仅仅就用了一块挂件就干挂了吗?显然图纸是有误的,现场施工的时候肯定不会按照这个样子施工。

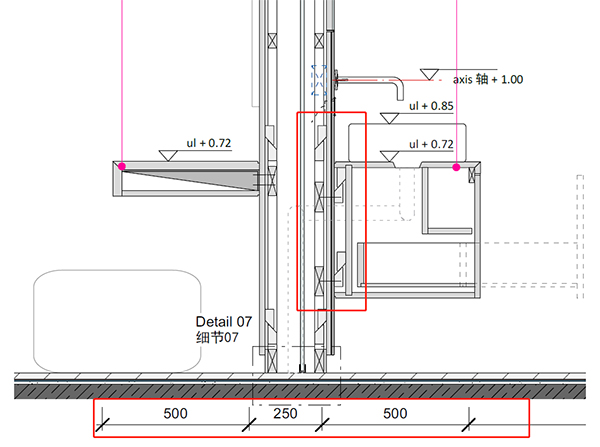

我们再来看一张德系设计师提供的卫生间台盆图纸,如同图纸中用红色圈出的区域对应尺寸位置偏移了,大家知道台盆最主要的点是什么?防水啊!!

他台盆竟然用木饰面干挂的方式来表达图纸,木头相对容易腐烂,在国内施工通常用钢结构来表示基层,这样的图纸显然施工队最后也没有按照这个方式来施工。

业内公认的日系或者德系以严谨著称的设计师他们画的图纸也无法达到按图施工的要求。

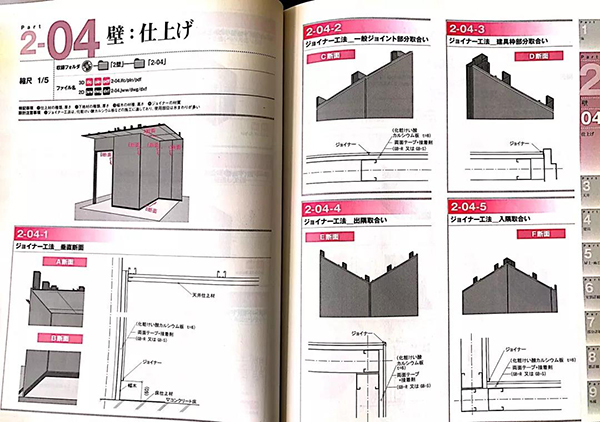

既然德日图纸达不到按图施工要求,那他们怎么能把项目做到极端精细呢?其实不论在德国还是日本施工单位从业人员都会先要求学习一本“标准施工手册”,类似于国内的标准施工图集,如下图:

这也仅仅是一本指导施工的标准图,或者说就是技术指导图,但是这个只是针对项目的局部细节来进行指导。

03.

导致按图施工

的障碍有哪些?

1、项目精细程度导致

众所周知我们建筑行业是手工行业,既然是人工手动施工,存在误差也是必然,每个项目存在2-4公分左右的误差算比较好的了。

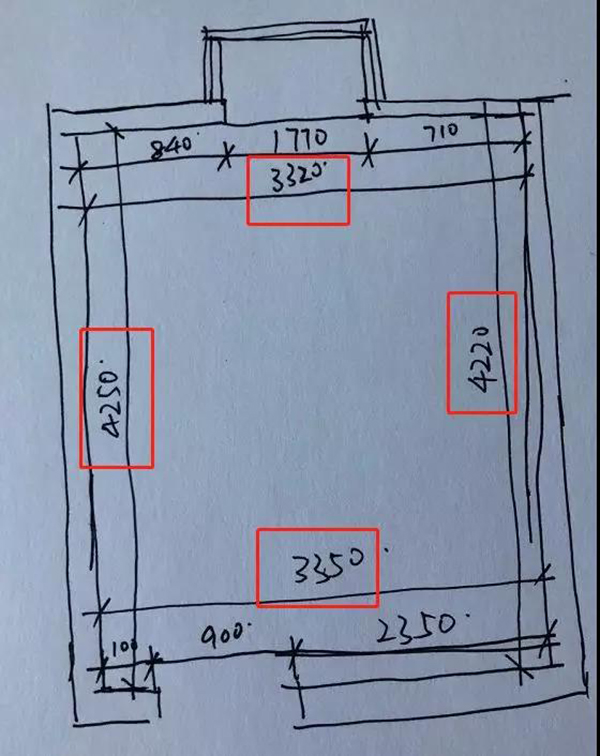

这里再给大家举个例子,相信很多小伙伴都去量过房吧,那有没有遇到过如下情况:

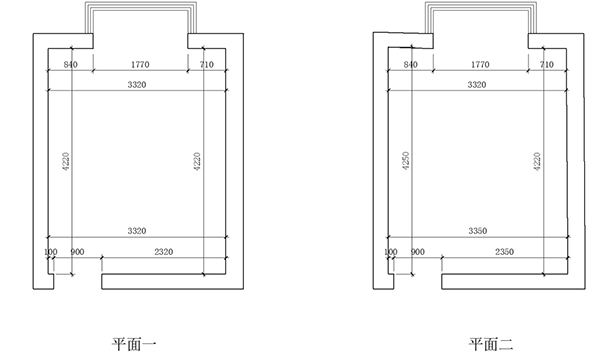

会发现上下左右四个尺寸很多情况下存在一定的误差导致空间不是一个方正的区域,那你们在实际放图的情况下会按照下面两张图中的哪一张画呢?


小编相信大多数人会选择“平面一”,大家都会人为的把这个空间的平面调整为较为方正的空间,而不是测量是斜的画的图也是斜的如“平面二”。

在这里正好再说明一下上面1.1关于施工方对于按图施工的理解,其实施工方希望的可控范围可以分为两个方面:

第一个基层这个前面说过,这边不再详细阐述。

第二个尺度问题,我们施工图上的一些造型尺寸往往都是标注的非常详细的,但是标注的再详细为什么施工方不会按照图纸标注的尺寸去下料、排版呢?施工方自己非常清楚,施工图标注的尺寸100%和现场有出入,所以他们绝对不会按照施工图标注的尺寸去排版、下料的,这也是由于现场误差导致的情况。

线下施工图培训往往会有个特殊的学员是从机械设计改行过来的,机械设备精密度应该算所有制造业当中相当高的。

那对于机械设备精度要求那么高的情况下同样是允许误差情况存在的,所以项目情况不同对于项目精度要求同样也是不同的。

对于建筑行业施工毕竟不是高精尖产品,也并非机械设备误差需要达到几丝的要求,所以我们在合理的误差范围之内图纸的表达要求很重要。

2、项目本身原因

就如第二点所说项目精细度不同导致了项目必定存在一定的误差,那这部分误差同样是导致我们不能按图施工的原因之一。

有些项目因为条件原因导致现场建筑出现大量的设计变更,但是在室内设计介入设计的时候甲方提资文件中没有将这部分变更内容套到新的建筑图中,从而导致建筑现场条件与室内设计图纸不符,最终导致无法按图施工。

3、人工习惯及工艺要求及不同

现在市面上一些工人习惯大不相同,南北方施工工艺参差不齐,一、二线发展较为迅猛的城市工人工艺水平发展相对较为迅速,三、四线城市因为城市规划原因导致整个用户群体对于工艺要求相对较低,所以也导致了工人工艺水平较低。

04.

有能按图施工的图纸吗?

当然有能按图施工的图纸,而且在我们的生活中也相对较多,比如:橱柜、定制衣柜、建筑幕墙设计等;由于行业细分越来越清晰,这部分产品慢慢被划分出去。

以橱柜为例国内比较知名的橱柜厂家除了定制产品外,还生产标准化柜体,设计师只需要按照业主需求,根据现场情况将标准化柜体拼接在一起,从而达到设计要求。这样做可以大大缩短产品生产周期,并减少产品生产过程中出现的下单错误,标准化柜子出现之后急速的减少类似错误问题,这样才是真正意义上的按图施工。

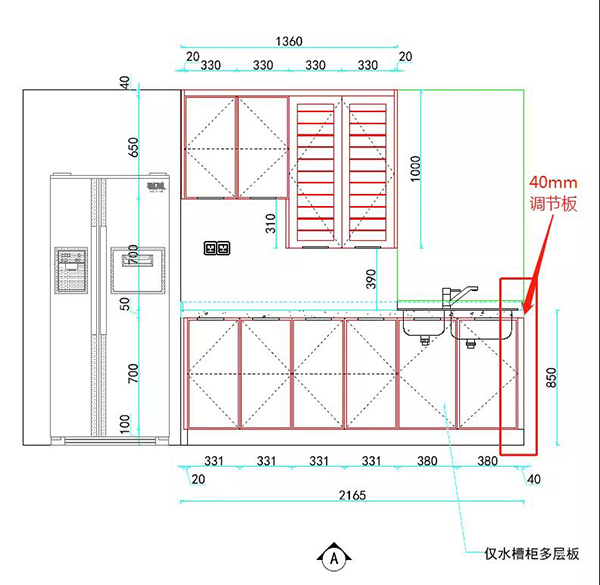

但是既然我们橱柜已经说可以达到完美按图施工的要求,橱柜设计上还是有类似调节误差出现的造型,例如下图所示。

标准化柜子的出现还是需要一段调节板来防止现场出现误差,所以说误差这种情况是不可避免的。

在西方国家,建筑师是可以不做施工图的,施工图通常由建筑承包商做。承包商受过基本的建筑训练,能识图,能根据图纸理解建筑设计的意图。

此外他们很熟悉各种材料的技术规范、施工做法和造价,这也是承包商做施工图的技术能力所在。承包商负责把建筑师的设计转换成可行的施工方案,他们做施工图依据的就是各种材料的产品图集和具体的技术要求。

作为建筑的承包商,承包商需要随时了解最新的材料和施工技术,收集相关的信息。由于跟房屋建造有关的材料和技术非常多,加上现在新材料、新产品的更新很快,施工方要了解的信息量非常之大。

举个例子,可能单是外墙装饰材料就有几十上百种。正是因为施工方以产品图集为依据做施工图,他们的图纸会细到把门把手和窗铰链的具体型号和颜色,甚至是每颗螺丝的位置都确定下来。

dop是做施工图深化设计的,我们的工作内容是深化,在其他人看来我们的工作就是把别人画的施工图深化成可以按图施工的工作,其实并不是这样的。

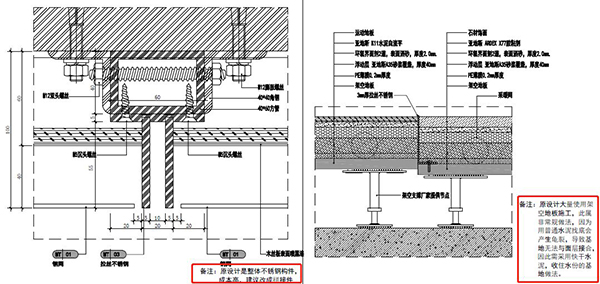

我们需要整合甲方、设计方、顾问方和施工方等多方需求把图纸调整出来,并且有条件的项目施工方会拿着我们深化完的图纸他们再次结合他们的经验提出相关工艺深化需求,如下图:

当施工方提出他们的深化意见之后,我们dop需要再次审核他们的修改意见,如果合理并且不会影响我们装饰效果的,那我们将以设计变更单的形式提交给业主和施工方。

根据上述几点我们得出的总结:

1、按图施工并非无法实现而是需要达到一定的要求限制,当后续条件成熟,现场条件相对完善的情况下能够达到要求,同样也得需要预留误差造成的情况。

2、我们施工图的意义是指导施工没错,但是更重要的是表达方案设计对于现场情况的表达。

3、我们说的无法按图施工这个也仅仅是局部的一些地方,而不是所有空间都不可按图施工。

4、对于室内设计师来说关心的最多的是外部造型装饰完成面的尺寸及材质,至于内部构造只需满足相应的规范及工艺要求即可。
