什么是透光混凝土?
发布时间: 2020-3-16 14:43:48 信息来源:dop设计

透明与光的概念

长久以来在建筑界占有着重要地位

具有光学性质的材料

在坚硬与轻盈之间造就了一种暧昧的表达

- 砼 器 -

请问特别之处在哪里?

心急的热豆腐不仅烫嘴

还会因腾腾热气蒙蔽双眼

继续看下去

你就能明白混凝土的能耐

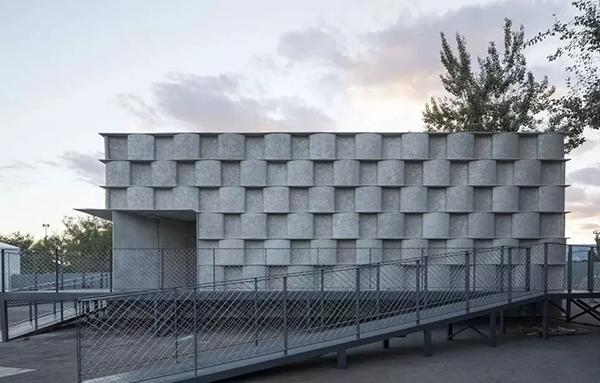

建筑表面材料采用由回收建筑废料制成的

GRC掺杂3mm的玻璃纤维

它的厚度使这种材料非常轻

它的多孔性创造了一个通风透光的生活环境

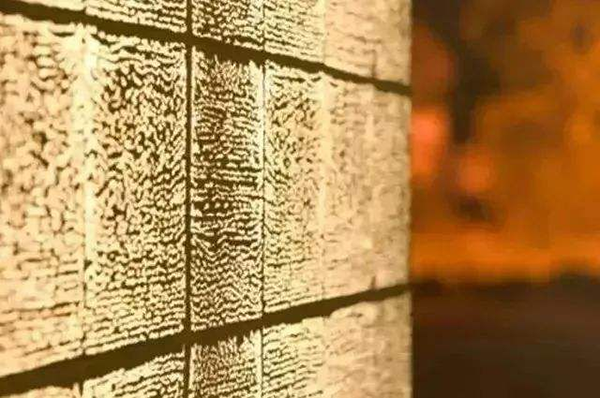

灯光透过混凝土立面

形成独特的视觉效果

乡下大妞摇身一变

竟成夜晚最耀眼的仙女

小编已拜倒在她的石榴裙下

明暗的光影交织

让人不禁忽略混凝土的厚重

展现了混凝土空灵的一面

在光的配合下“犹抱琵琶半遮面”

这种充满艺术美感的混凝土就是

 透光混凝土

匈牙利建筑师阿隆 · 罗索尼奇Aron Losconzi于2001年发明发明了可透光的混凝土LiTraCon(Light Transmitting Concrete)他将成千上万根光纤并排埋入传统混凝土中。这些光纤把光从混凝土的一端传到另一端,当这些砌块置于光源之前,或者混凝土的一侧比较亮而另一侧比较暗时,砌块就能发光。

这种可透光的混凝土

由大量的光学纤维和精致混凝土组合而成

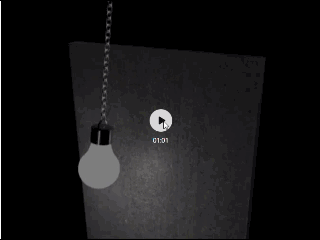

下面通过一个动态演示

帮你看懂

透光混凝土是如何实现透光的

混凝土两个平面之间的纤维

是以矩阵的方式平行放置

从而达到透光的效果


透光混凝土具有良好的透光性和绝热性

因能透射光线而大大降低了照明损耗

并达到奇特的艺术效果

并且光学复合材料占比很少

不会影响力学性能

透光混凝土加工方式主要以预制为主

那么今天大材子就来教你

3个透光混凝土的终极用法

  01.

干挂幕墙

2010上海世博会意大利馆 -


其实国内使用透光混凝土的成功案例

吉姆帕奥罗·英布里奇设计的

上海世博会意大利馆


意大利馆的建筑外墙采用了

3374块混凝土挂板

大约189吨透光混凝土

覆盖面积达1887㎡

光线直接穿过混凝土而进入场内

使整面墙看起来像是一个巨大的窗户

自然光的射入也可以减少室内灯光的使用

从而节约能源

干挂施工工艺

(1)基层处理:安装钢骨架,槽钢立柱;

(2)焊接龙骨横梁:根据透光混凝土高度将5mm*5mm横梁角焊接在立柱上;

(3)吊竖直线:自幕墙顶部吊纵向平面线,此平面线可选在幕墙平面右侧转角位置;

(4)拉水平线:根据设计及施工实际情况确定石材幕墙的底边位置,在两条竖直线之间拉一条水平线及分块线,水平线和竖直线确定幕墙平面;

(5)安装挂件:每层横梁均将蝴蝶扣通过螺栓安装在角钢横梁上;

(6)挂板:墙面底座用镘刀涂一层粘贴砂将打底线找平,一小时后即可挂板,将蝴蝶扣的下插片移进第一层第一片透光拴板的切墙中,调整螺栓使透光混凝土板垂直,用直尺托板和木楔找平后固定面板,再依顺序挂板底蝴蝶扣的上插片上垫相应的双股铜丝垫找平,每安装完五层材板吊线需检查一次,以便及时消除误差。最后在切槽内注入云石胶固化定位,依次继续挂第三层、第四层……

(7)勾缝:在两层透光板拼接缝之间填塞橡胶或泡沫条后打封缝砂浆,先勾水平缝,再勾横缝,缝的深度要一致;

(8)饰面清理:用抹布清洁饰面的污垢,用小刀或手持抛光机抛光透光混凝土饰面的凹凸处。

从以上案例我们不难看出

在室内也能感受到透光混凝土带来的朦胧美

那么问题来了

室内怎么用?接着看

  02.

砌筑隔墙


由于其两面透光的特性

用在室内也是美到仙女哭泣!

前提是隔墙的一面需要打光

或者本身存在光源

混凝土素颜与光的变化

让混凝土装饰更具特色

△室内办公隔断

透光混凝土在有光源下与无光源下

形成不一样的对比

为家居空间增添了几分浪漫氛围

△卧室隔墙

砌筑工艺流程

(1)施工前由承包商依照设计图所示及施工现场的实地丈量尺寸,透光混凝土砌砖采用十字缝立砖法;

(2)根据需要砌的透光混凝土隔墙面积和形状,先计算透光混凝土的数量和排列次序,两个透光混凝土对砌板的间隔为2-5mm;

(3)根据透光混凝土板的排列做出基础底角,底角通常厚度为40mm或70mm;

(4)将与透光混凝土相接的建筑墙面的侧边整修平整垂直;

(5)透光混凝土必须有恰当的支撑结构,须砌筑在金属框架中,所以在安装透光混凝土之前应将金属框架固定好;

(6)做好防水层及保护层,用垫木找平并控制好标高;

(7) 支撑透光混凝土之结构必须经过计算,依照现场拉起施工范围的水平线。垂直线一定要准确的拉起,不然恐有倾倒行可能。砌筑第一层双面划线,如柔光混凝土隔墙较长,则应在中间多设几个支线点;

(8)每层透光混凝土就要作钢条补强的动作;

(9)不锈钢框可以依照造型需求而决定要不要加装,若不使用不锈钢框,透光混凝土的施工一定要镶嵌入墙面或装潢中;

(10)使用准备好的长形木片作为水平固定板,于每一行的第一块透光混凝土砌上后插入其上方固定间隔框的间隙,同一行的透光混凝土则可依此固定皮来确定水平位置(这些固定板将会专用粘贴剂覆盖,不需取下)

看完前面两种用法

下面请出小编觉得的最佳应用方式

把透光混凝土切成小块

来看看砌块形式又能

演绎现出怎样惊艳的风格!


  03.

砌块砖墙


隐世胡同酒店“叠院儿 -

 “叠院儿”隐藏于北京前门传统商业街区之中

传统建筑的一个显著特点就是

呈递进式的院落

人们由此产生 “庭院深深”的印象

“叠院儿”新建重新梳理了

新与旧、内与外、人工与自然的关系

室内存在光源时

利用透光混凝土透明的特性

来弱化一个实体空间的物质存在感

营造有别于旧建筑的

轻、透、飘的氛围

既映射又消隐于竹林庭院之中

匠心独运的设计

让古老院落褪去了以往的陈旧孤寂

被赋予了新的高科技、智能化元素

使传统建筑焕发新颜

技术的发展使透光混凝土的

应用手法更为广泛

通用的材料做起设计来无需考虑太多

跟着感觉走的时候画图都带风~

  04.

其他应用范围

建筑、室内我们看的很多了

景观、家具装饰品等

你能想到的,透光混凝土都ok

透光的图案

也是完全可以根据你的需要而定制

想要呈现出不同的效果图案

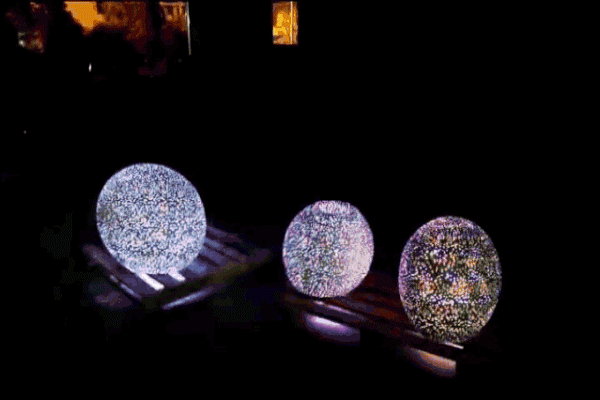

透光混凝土在景观中的应用也越来越多

如艺术地砖、地面标识指示、路缘石等

自然静谧的夜

使透光混凝土的美更显神秘


△装置在白天自然光下也具有互动趣味


△不同的纹理和色彩在灯光下达到奇特艺术效果


调整纤维掺量和空间排列方式就可以了

△吧台与楼梯

透光混凝土在景观中的应用也越来越多

如艺术地砖、地面标识指示、路缘石等

自然静谧的夜

使透光混凝土的美更显神秘

在灯光下达到奇特艺术效果

△景观小品

以前从来没想过

土里土气、易被忽略的混凝土

有天也能成为一个焦点!


-----------------------------------
