90%的卫生间设计不好,都是因为这0.1㎡!
发布时间: 2020-5-20 10:25:25 信息来源:dop设计

说起卫生间,大部分人想到的都是是干湿分离、墙体饰面、洗手台、马桶之类的,常常忽略地漏这个问题。可能大家还是会不以为意,觉得就是几十块钱的东西而已,但越小的东西越应该细致处理。

地漏的作用是防臭、防返水、防堵、防虫,俗称“四防”,倘若没买好或没做好,后期补救也是很麻烦的。今天,咱们就地漏的相关知识进行讲解,主要解决以下问题:

1、地漏都有哪些作用及分类?

2、隐形地漏是如何隐形的?

3、地漏安装的注意事项

01.地漏都有哪些作用及功能分类?

据统计68%的疾病都与被污染的空气有关,在室内空间中,多数设计师只对涂料、家具的甲醛污染十分重视。对下水管的臭气、害虫的生物污染却很容易忽略。

而地理本身所处环境就极其恶劣:潮湿、阴暗、有异味。正是这样,地漏在空间中所起的作用就更重要了。

1、地漏的特点

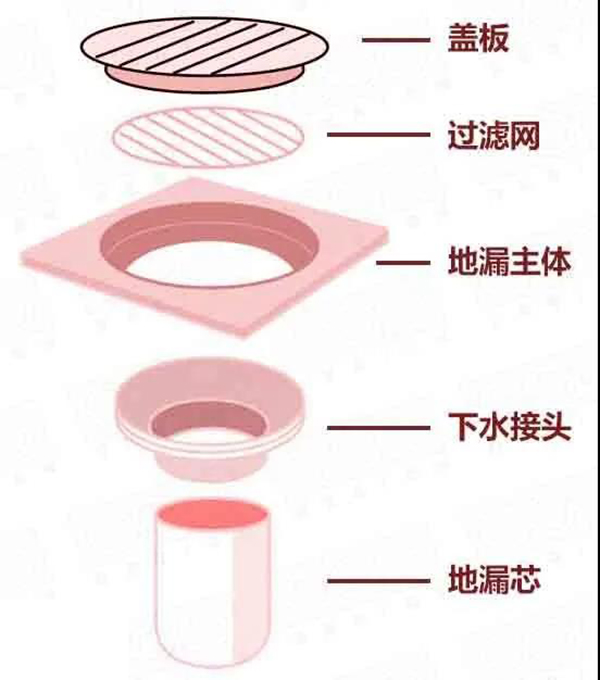

整个地漏是由:盖板、过滤网、地漏主体、下水接头、地漏芯组成,咱们遇到的好的地漏,一般是指地漏芯比较好,相应的价格也会高。

材质主要有:铸铁、锌合金、铸铝、不锈钢、黄铜、铜合金等。

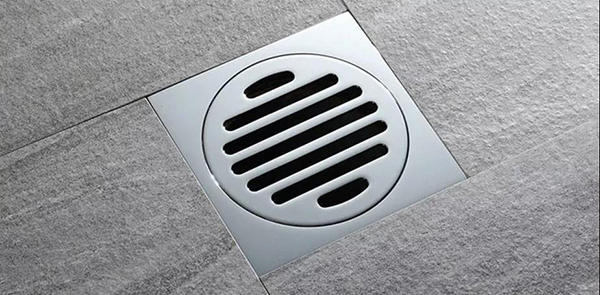

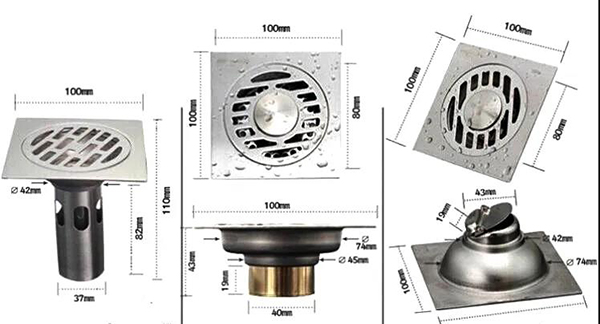

△地漏尺寸

家用方型的防臭地漏尺寸从90*90mm150*150mm。一般是100mm居多,下水口的孔径正常的都是50mm

2、地漏的功能分类

地漏按功能分类,主要分为3大类:水封地漏、自封地漏、T型地漏。

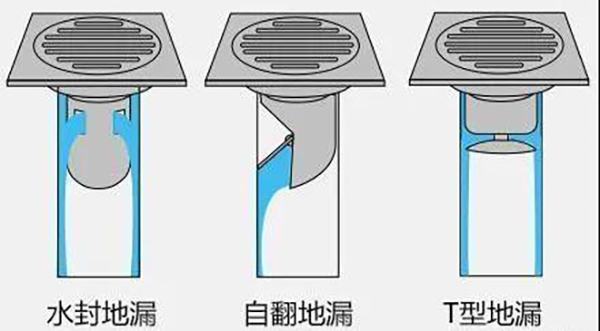

△三类地漏排水形式

a、水封地漏:

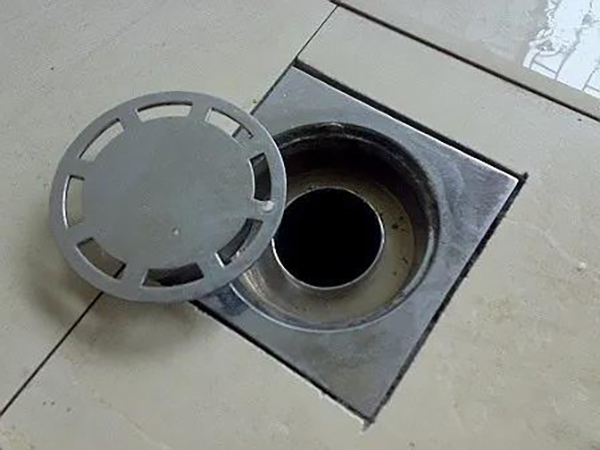

① 传统水封地漏

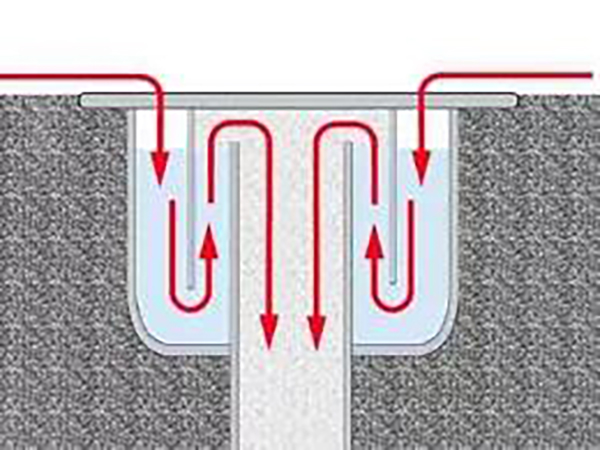

传统水封地漏构造为钟罩式,像一个扣碗结构扣在下水管口上,形成一个“U”型存水弯,利用存水弯中的“水封”达到防臭的效果。

但传统水封地漏没有防反水功能,没有臭虫效果,排水慢,自清能力差,稍有杂物就影响排水,而且没有可拆卸内芯,将来想换只能换地漏。

由于地漏功能的不断完善,传统水封地漏基本被主流市场淘汰,但是一些工程或者外包还在用。

② 偏心式水封地漏

偏心式水封地漏外形像打酒的酒提,里面结构是大管套小管,采用半开口的酒提形式连接,这样的结构比一般水封地漏提高了排水量,还解决了易挂毛发的问题。

缺点是内部存水完全贯通,管道有负压时,就会引起反水,完全没有防反水效果,完全没有防虫效果。

b、自封地漏:

目前的自封地漏一般是通过机械装置或者硅胶材料来实现密封防臭。自封地漏的防臭、排水、自清洁能力都较好,能彻底避免水封地漏长时间不存水干涸的弊病。

① 翻板自封地漏

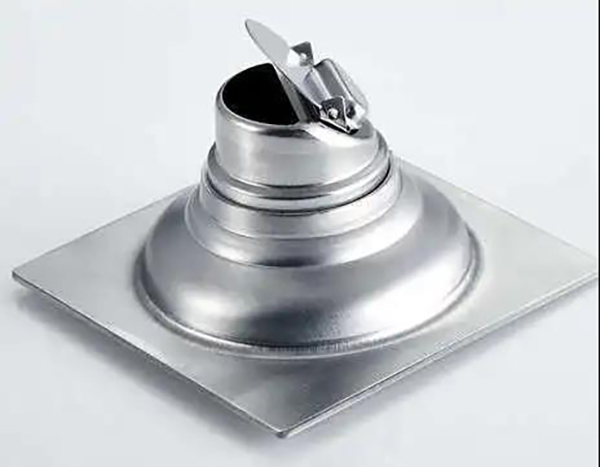

△ 翻板自封地漏

翻板自封地漏是利用重力,在有水来的情况下打开,没水的情况下合闭。翻板地漏结构比较简单,价格比较便宜。由于没有胶垫,转轴有缝隙,也就会漏气不防臭。

翻板自封地漏芯的防臭、防堵、防虫、排水速度等方面比较均衡,安装深度也比较浅,适用于90%以上的户型。

② 鸭嘴式自封地漏

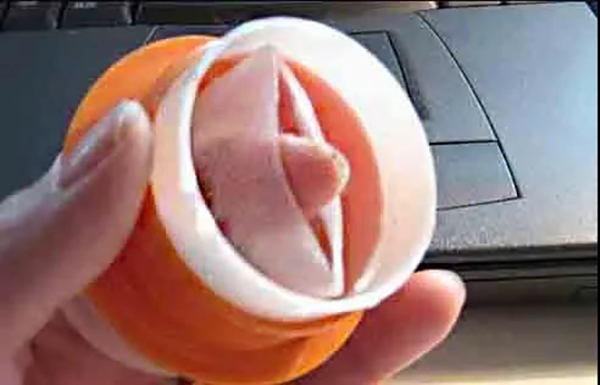

△鸭嘴式自封地漏

这种地漏一般用硅胶做成鸭嘴型出水口,排水时,冲开口,特别顺畅。不排水时,闭合严实,防臭效果较好。

c、T型地漏

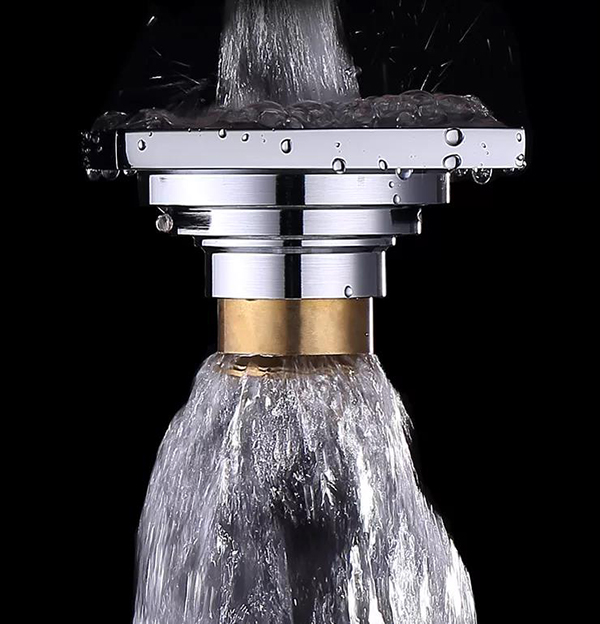

T型地漏的排水能达到最快,理论上能很好的实现防反水效果,防虫效果也很好。

缺点是要求安装高度比较高,一般改过地漏位置的不确定能用,得看情况,下水管要求50管,直径小于50mm的下水管基本不能用。

02.从外观上分地漏又有哪些类别?

1、隐形地漏

隐形地漏的出现主要是为了提高地漏的美观程度,下面咱们先来做下对比:

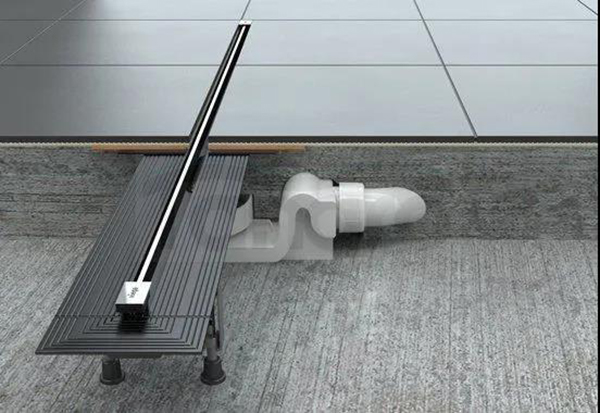

△降板同层排水

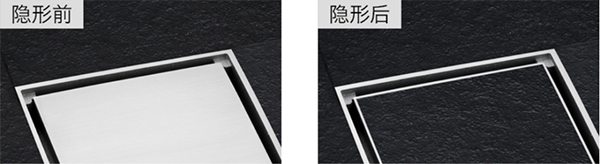

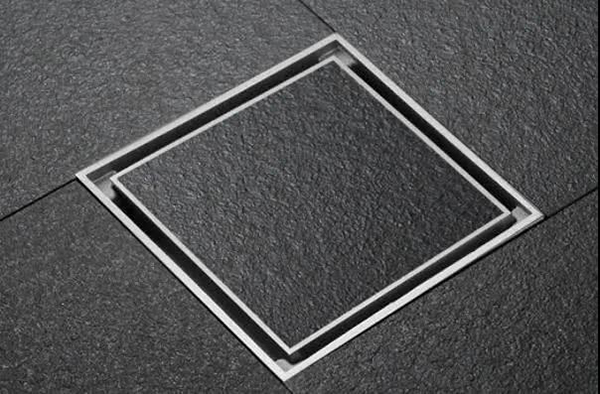

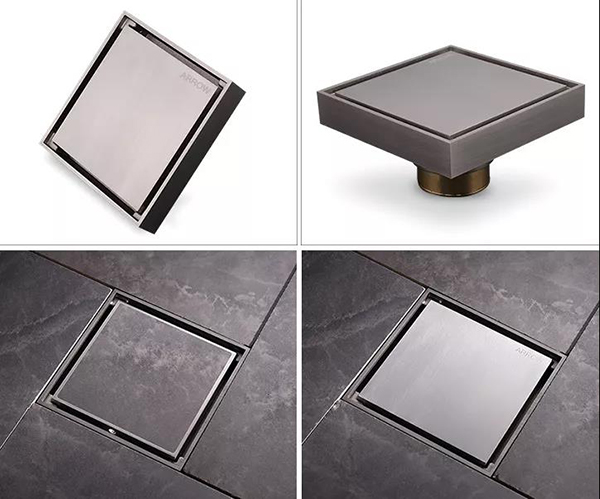

△隐形地漏

隐形地漏初入市场就显露出极大的优势,具备传统地漏的排水排污防臭功能,又在原有的基础上增加了美观性。

整体来看,结构严密,还能防虫防臭,深受咱们设计师的钟爱。

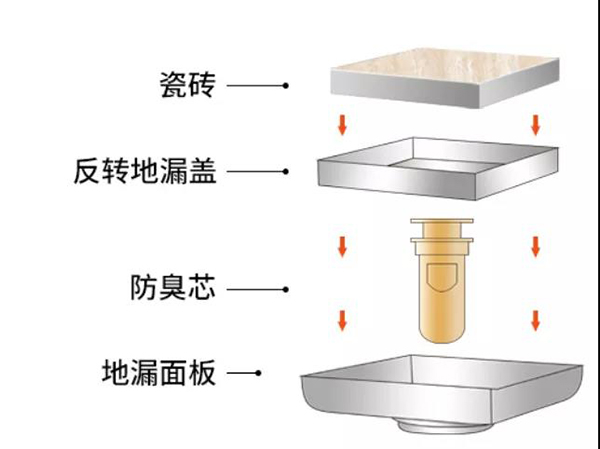

△隐形地漏构造原理图

隐形地漏的表面镶嵌瓷砖,能做到与地面瓷砖完美融合,装上以后更显装修的高档。

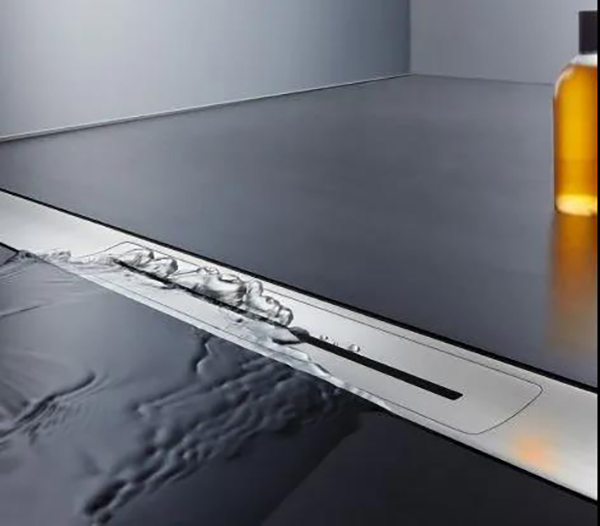

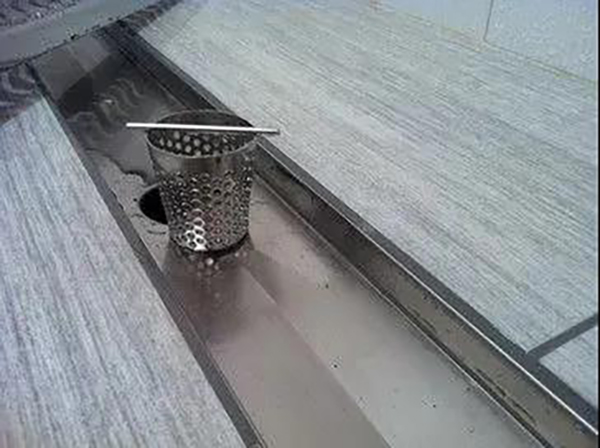

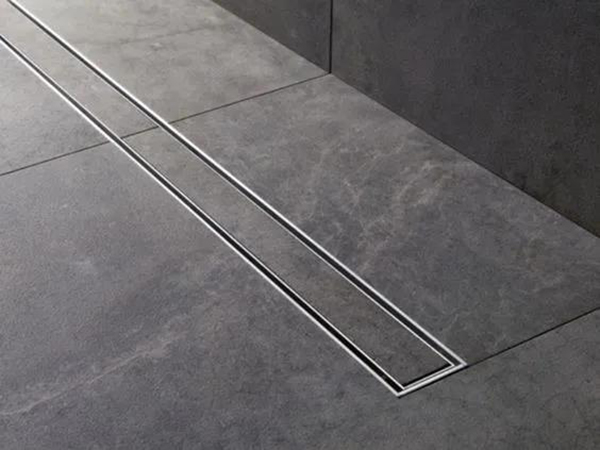

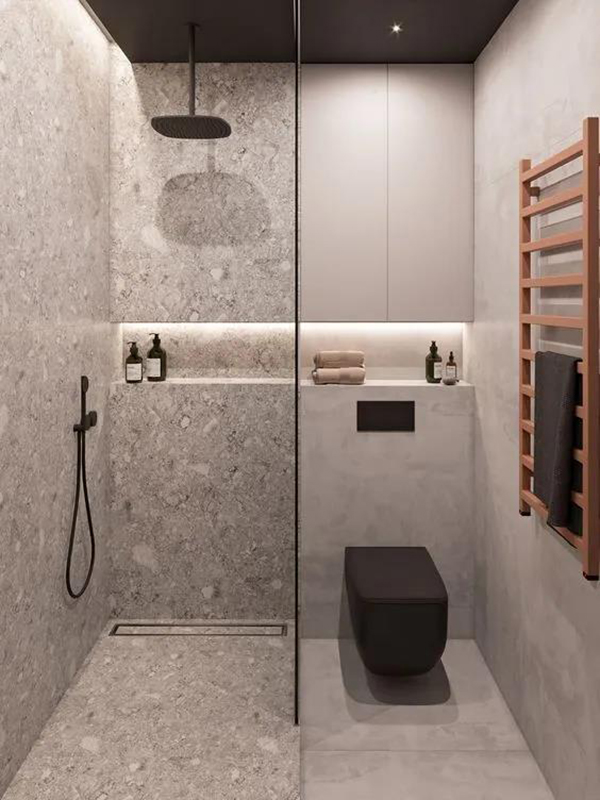

2、条形地漏

条形地漏比传统地漏更加美观,简洁大方。相对于方形或者圆形地漏,条形地漏下水速度更快。首先它的集水面积更大,虽然下水管的面积是不变的,但是下水量增加了。

洗澡的时候平常都会有毛发,容易阻塞地漏下水口,长条形地漏就避免了此类问题。

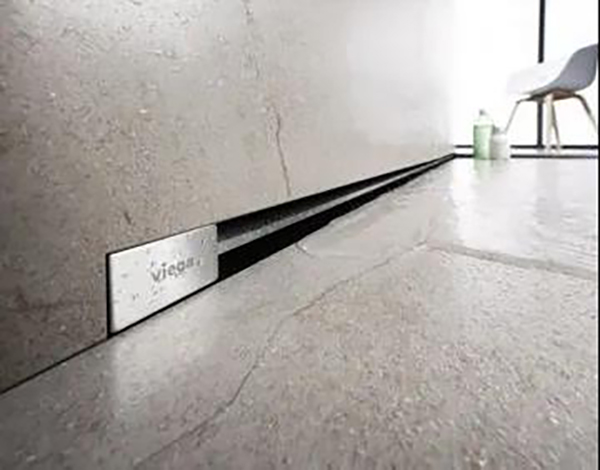

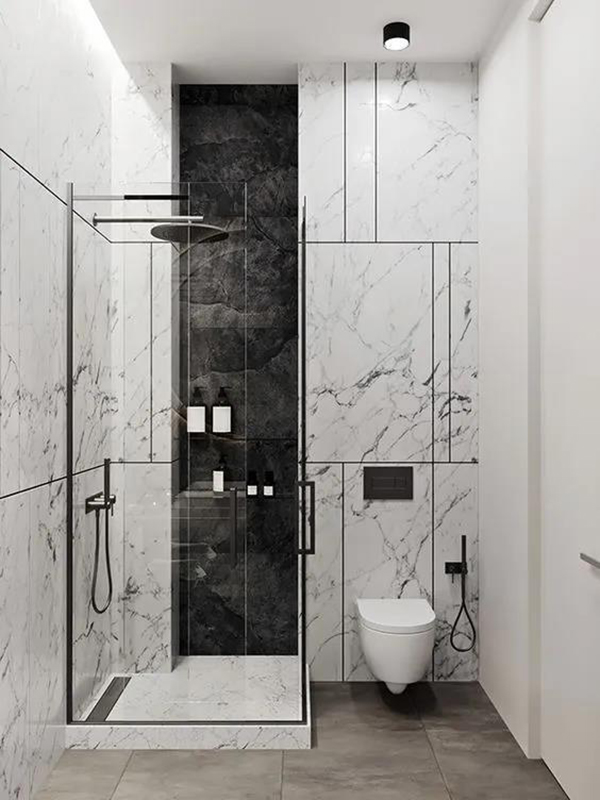

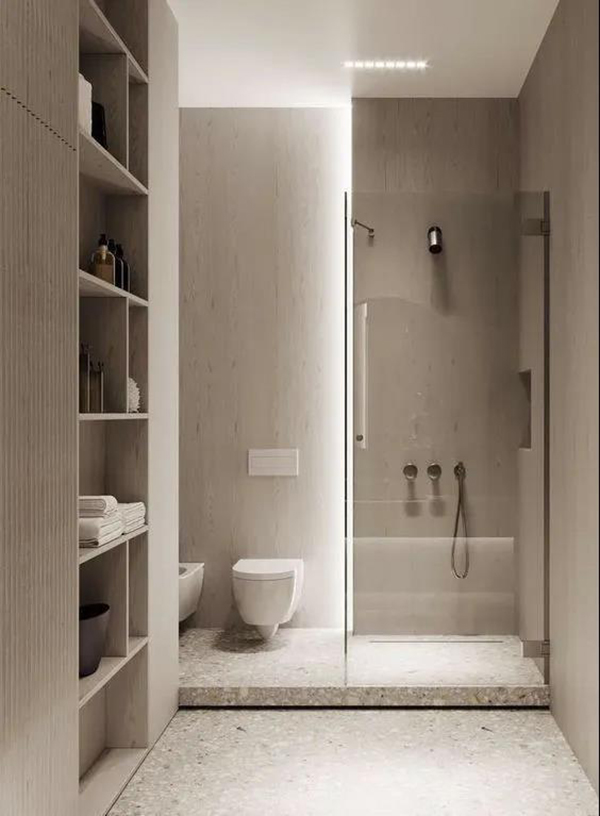

3、墙排地漏

墙排地漏能做到只在墙地交界处留一条缝隙作为排水口,隐形效果比上述隐形地漏的效果还好。

墙排地漏和普通地漏最大的区别在于排水管道走墙,和壁挂马桶、壁挂洗手池是一样的原理。

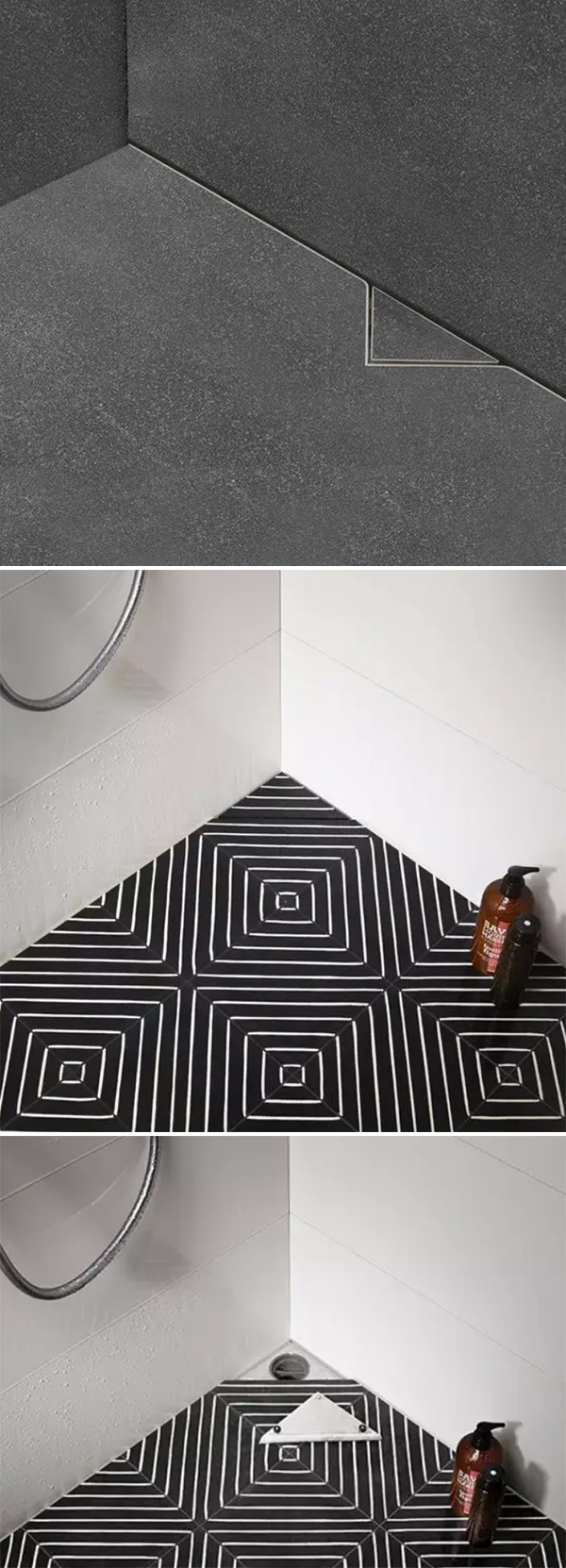

4、三角地漏

△完美隐藏

03.地漏的安装注意事项

1、地漏的数量

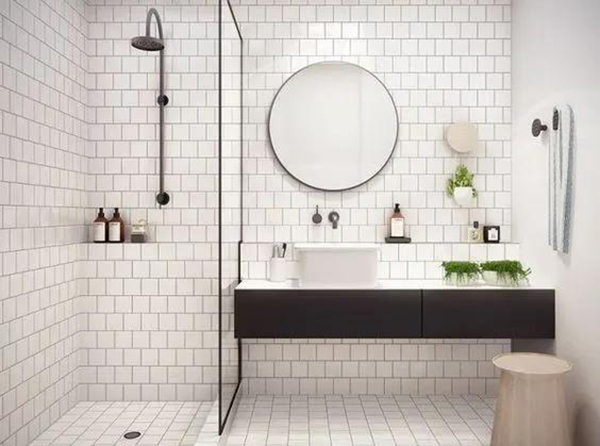

大多数的卫生间都会选择“干湿分离”,如果卫生间空间不大,或者湿区是浴缸,一个地漏就够了。如果卫生间的淋浴区和洗漱台是分隔的,则建议在“干区”和“湿区”至少各安装一个地漏,防止出现“水漫金山寺”的问题。

2、地漏的位置

一般情况下,为了减少对美观性的影响,地漏都是设置在墙边,要注意放在较低一侧。如果是2个地漏,也建议放在同一侧,便于地面坡度和排水管道的施工设计。

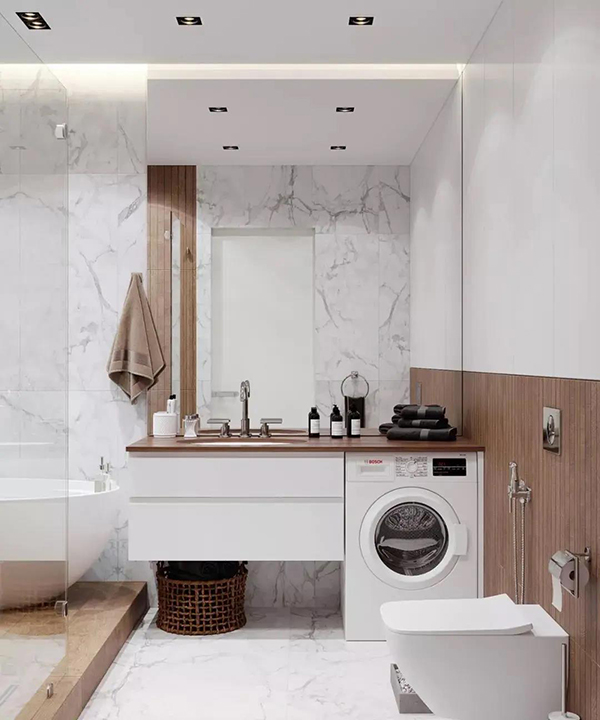

如果在卫生间放置洗衣机,则应该把地漏设置在洗衣机周围,需要注意的是要专门设一根排水竖管,不要直接把洗衣机的排水管插在地漏里。

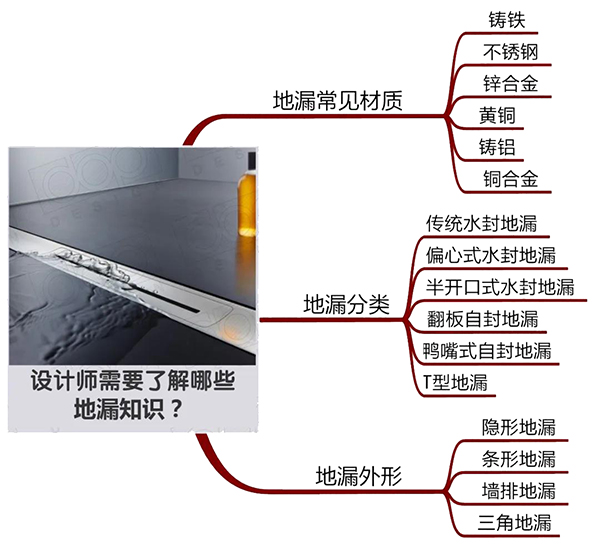

小结.  最后,咱们通过一张图来回顾下今天的重点内容:
