同层排水,其实很简单!
发布时间: 2021-3-15 14:55:54 信息来源:dop设计


给排水一直是设计师比较头疼的专业领域,它不像装饰知识一样,学完了就能给设计工作带来提升,但给排水又在隐蔽工程中十分重要,稍不注意就会遗留很多问题,今天咱们就来系统的介绍一下,主要解决以下问题:


1、设计师应该知道哪些建筑排水系统的知识?

2、同层排水是什么?

3、同层排水的设计要点有哪些?


01.

设计师要知道的建筑排水系统

1、排水类型


建筑排水系统分为3大类:生活排水系统、工业废水排水系统、屋面排水系统。


与室内设计师关系最大的是生活排水系统,即排除建筑内生活间的污水、废水的排水系统。


该系统从功能上来说,分为排污(如卫生间便池的水)和排废(如厨房洗涤的水)2大类系统。


而排出建筑的废水经过处理后,还可以变为杂用水,用于冲洗厕所或灌溉绿化等。

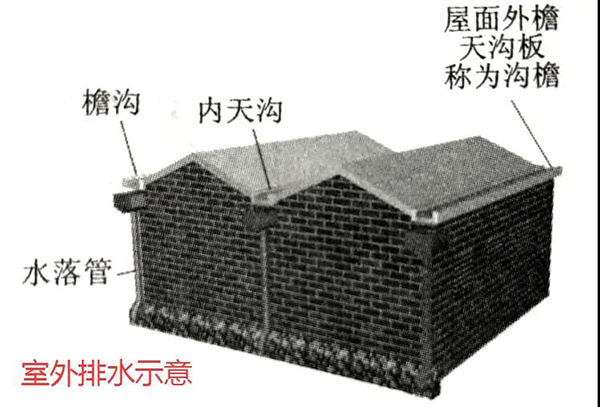

△室外排水

按照排水管道的布置来对生活排水进行分类,可以划分为“室外排水”和“室内排水”2种。如果按照排水形式来分类又可以分为同层排水和隔层排水。

2、生活排水系统的组成部分

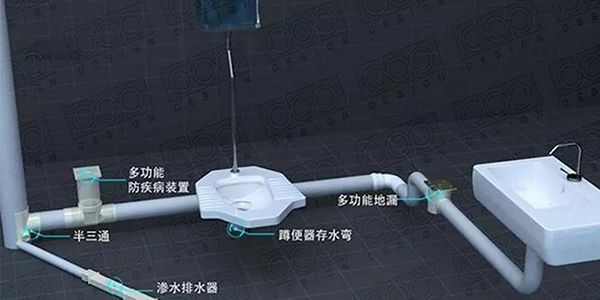

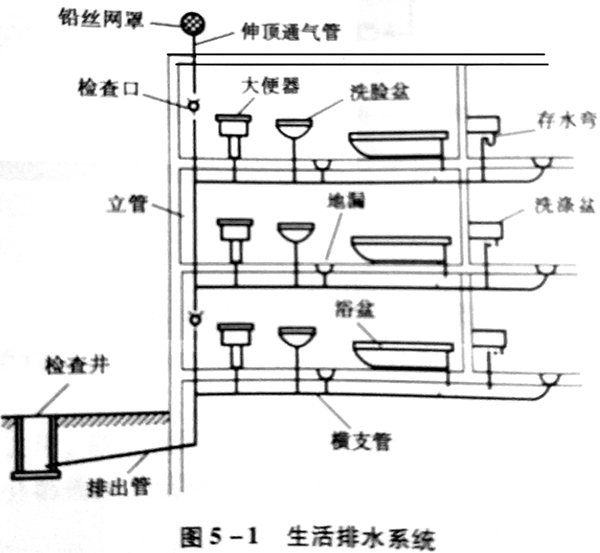

△生活排水系统示意图

通过上面的简图,咱们能够大概的看出生活排水系统的组成部分,主要由以下6大部分组成:


a、末端点位设备:各类需要用水的卫生洁具、洗浴器具等等。

b、排水管道系统:由连接卫生器具的排水管道,排水支管、立管、埋设在室内地下的总横管干管和排水到室外的排出管组成。

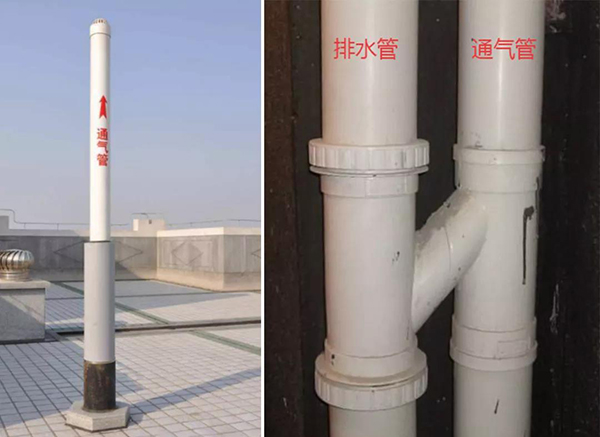

c、通气系统:建筑内部排水管内是水气两相流,为防止因气压波动造成的水封破坏使有毒气体进入室内,而设置的通气系统。


主要是为了让排水管和大气相通,稳定排水管的气压波动,使水流通畅。

d、清通设备:为避免手机、戒指、首饰等物件不慎掉入排水管内的尴尬场面,并保障排水畅通,会在建筑排水管道上设置“清通设备”。如:横支管上设清扫口、立管上设检查口、埋地横管上设检查井等。

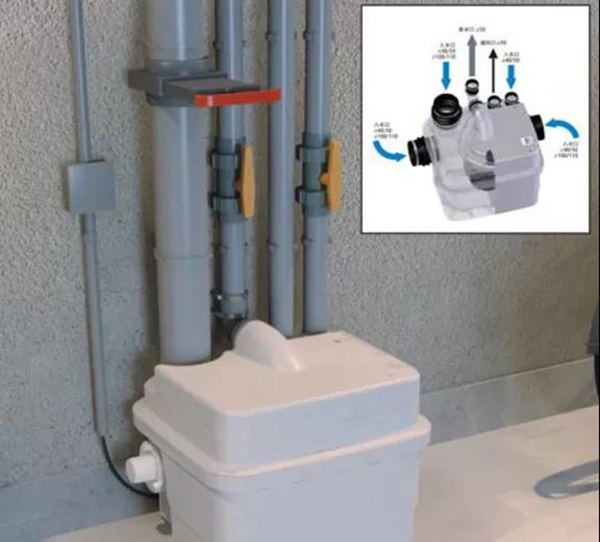

e、局部提升设备:排污提升泵等设备,当地下室的污、废水不能自流排至室外时,必须设置提升设备来保证排水系统的正常运行,把位于地下的污废水加压排到排出管中,进而排向室外。

f、污水局部处理构筑物:当室内污水不符合市政管网的排放需求或者接通不到市政管网时,必须进行局部处理,如:隔油池、化粪池等。

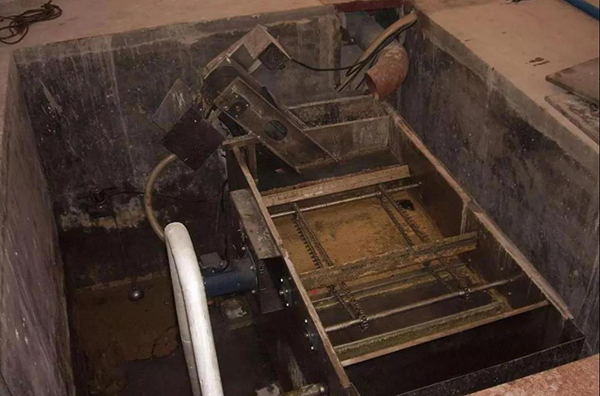

△餐饮店隔油池


3、常见排水术语

a、分流制与合流制


△分流制示意图

把生活污废水、工业废水、雨水分别设置管道排放,称之为分流制


将2类以上合并在同一种管道内排放,称为合流制。大型建筑内一般采用分流制,小型建筑内多为合流制。

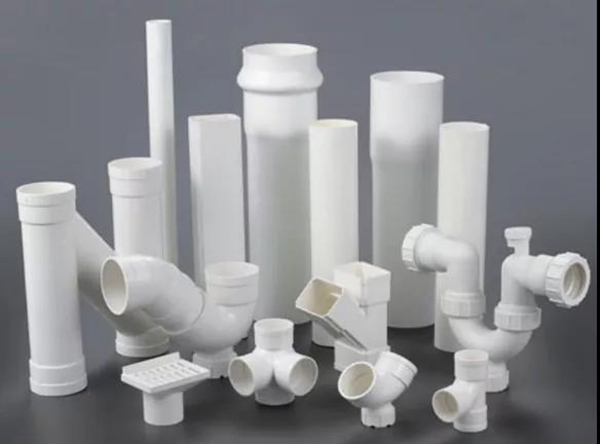

b、排水管道


△分流制示意图

把生活污废水、工业废水、雨水分别设置管道排放,称之为分流制


将2类以上合并在同一种管道内排放,称为合流制。大型建筑内一般采用分流制,小型建筑内多为合流制。


b、排水管道

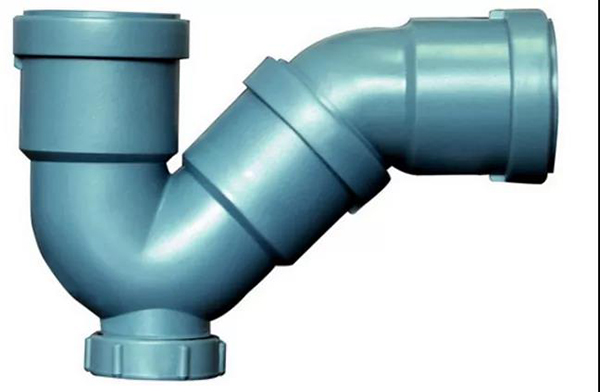

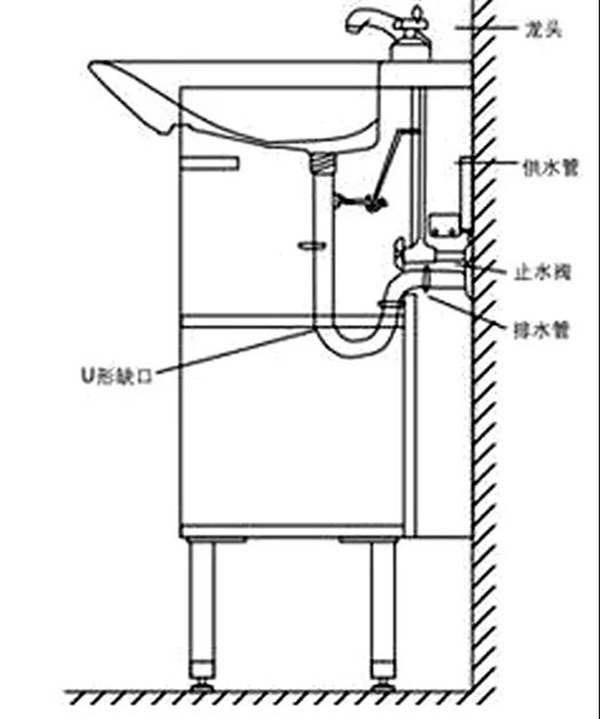

存水弯作用是在其内部形成一定高度的水柱,阻止排水管道内的臭气进入室内。

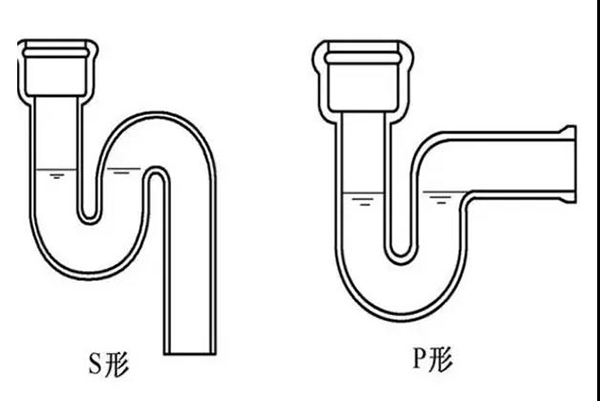

存水弯主要分为s弯和P弯,P弯主要用于墙排(后排)的排水形式,而S弯适用于下排的排水形式。

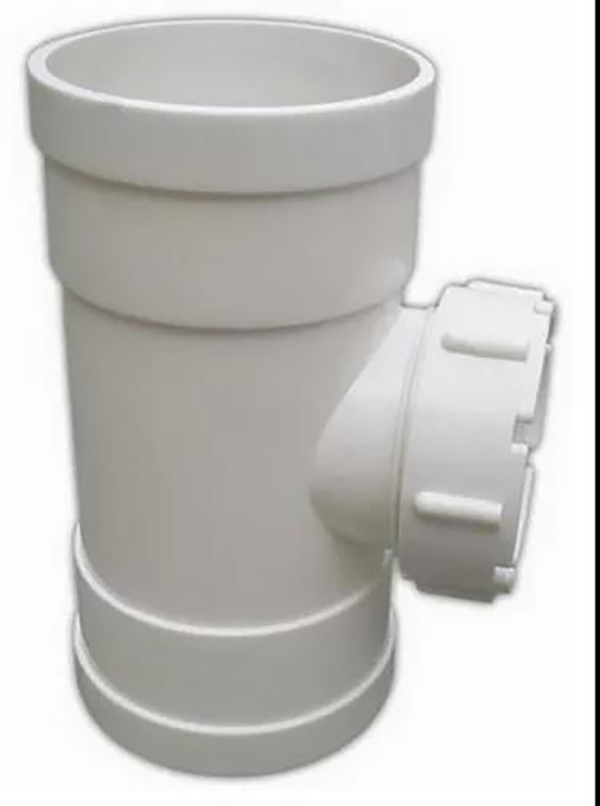

d、检查口与清扫口

清扫口和检查口是清通设备中很重要的两个管道构件,为保持管道畅通而设的管道疏通装置。


检查口一般装于通气立管上,而清扫口一般装于排水横管上。

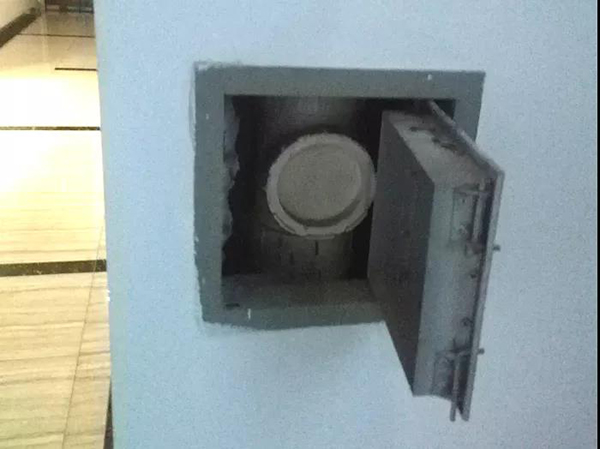

△清扫口检修暗门


02.

同层排水特点及做法

1、同层排水是什么?

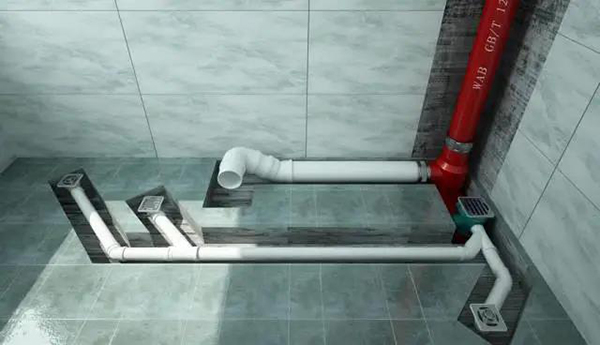

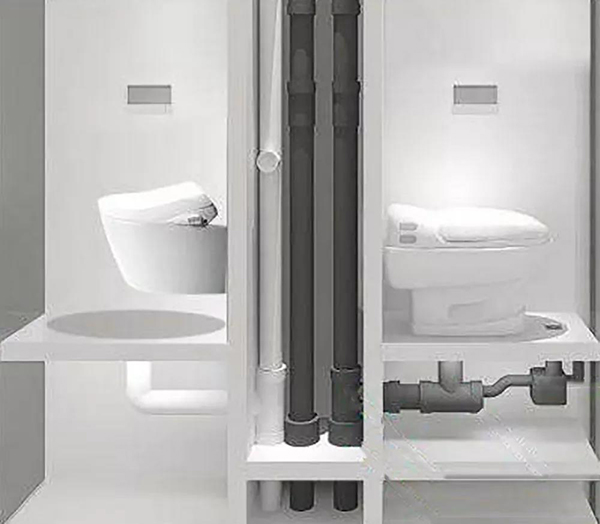

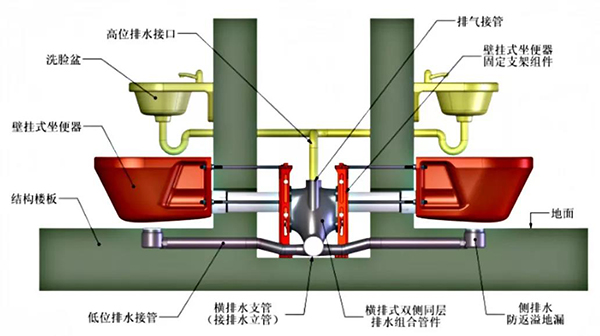

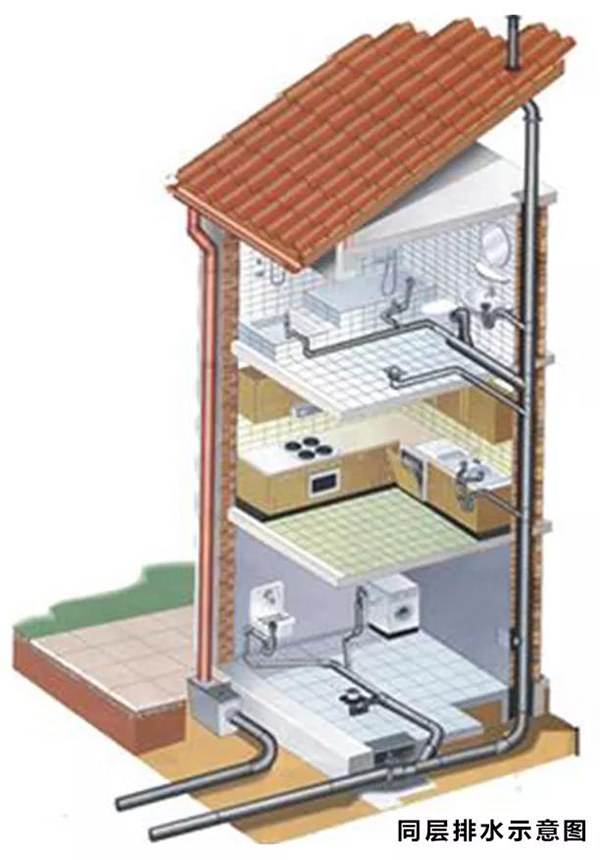

同层排水是指同楼层的排水支管与主排水支管均不穿过建筑楼板,在同楼层内连接主排水立管上,所有排污口、排污横管位于该楼层内,如下图所示:

与同层排水相对应的排水方式是“隔层排水”,是指排水管穿过楼板,在下层住户的天花板上与立管相连,如下图所示:

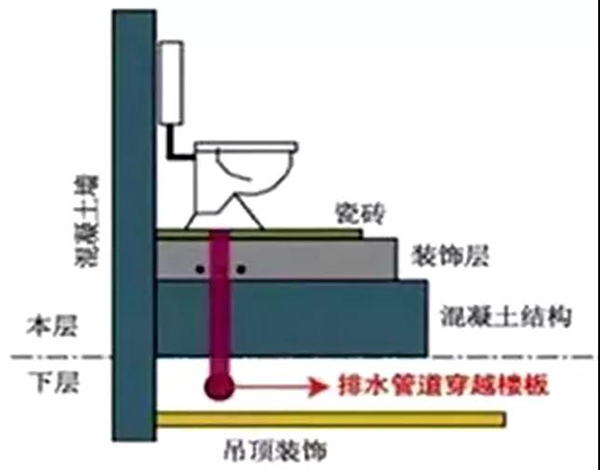

△隔层排水示意图

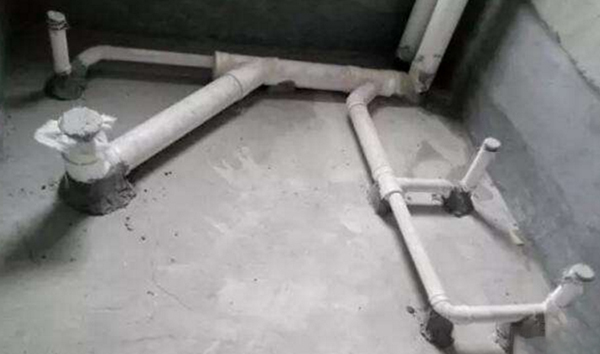

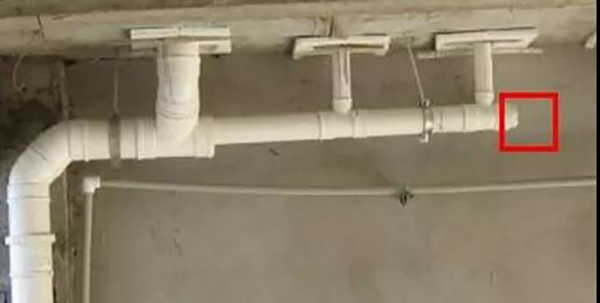

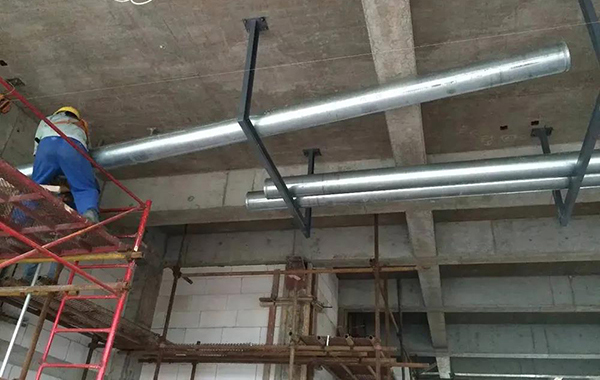

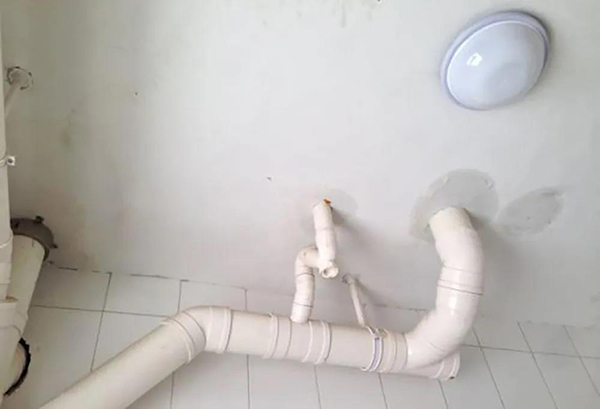

△隔层排水的天花


2、为什么要使用同层排水?


同层排水适用于新建的所有楼房,可有效的防止卫生诟病,而且不受坑距的限制,实现多样化的装修,良好的解决邻里问题。


较之于同层排水,隔层排水存在噪音大、不灵活、使用率低、检修困难等缺陷,基本快被新建房屋给淘汰掉了。

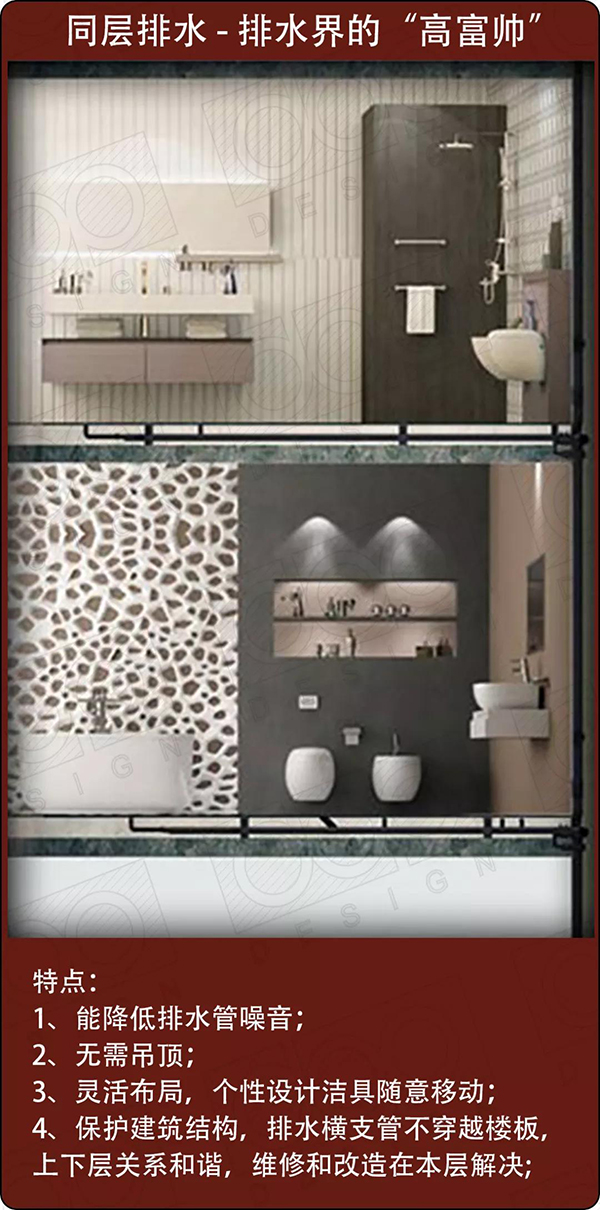

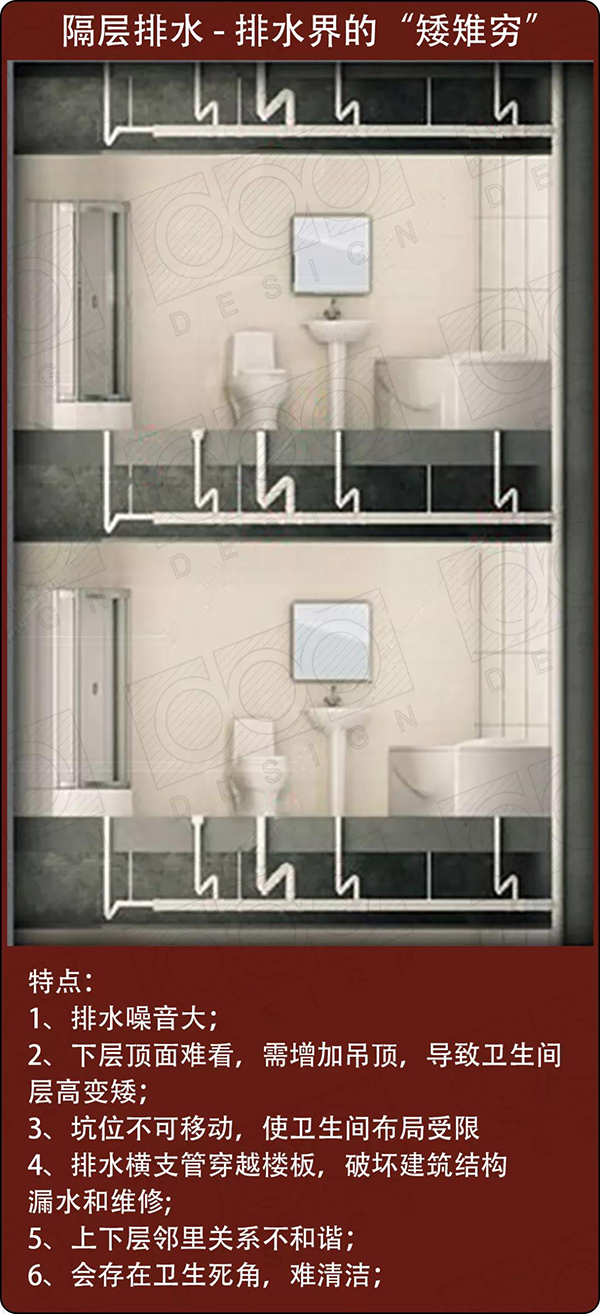

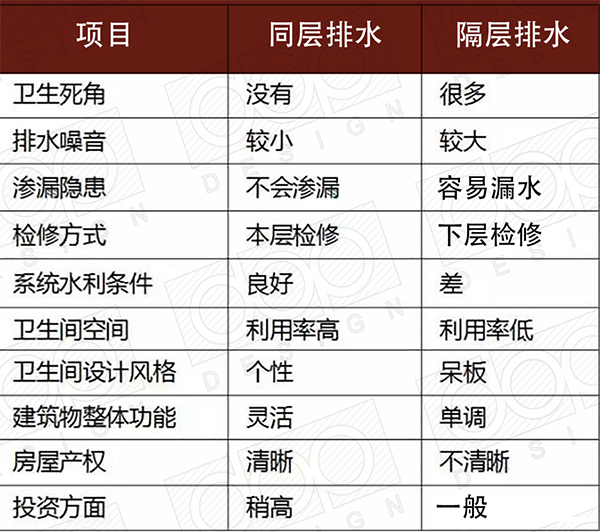

▽对比一下,大家就明白了

3、同层排水应该怎么做?

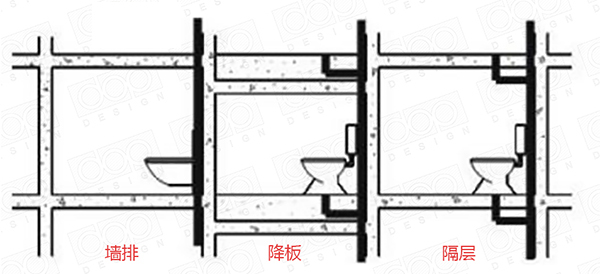

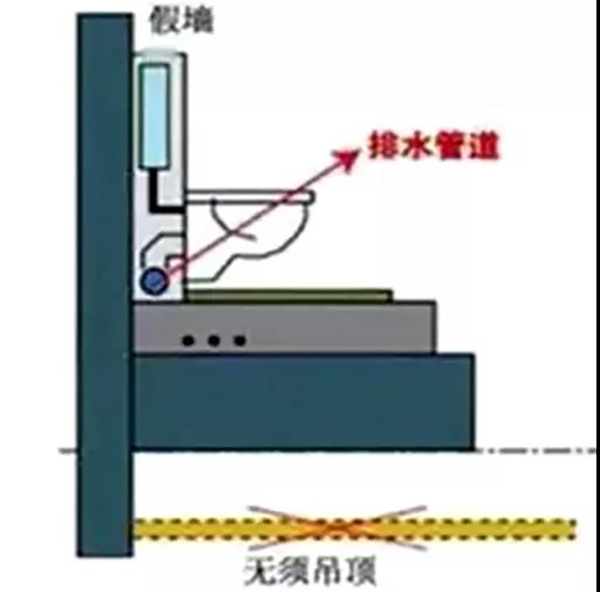

△建筑排水的做法

市面上主流的同层排水构造做法分为以下3大类:


a、降板式(最为主流的同层排水做法)

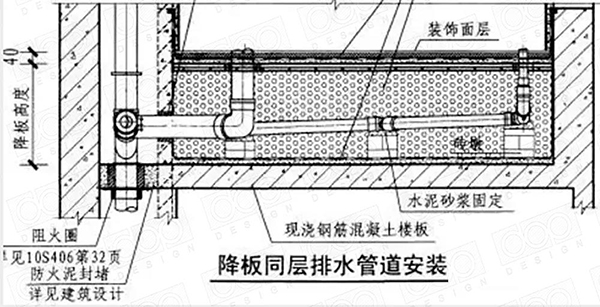

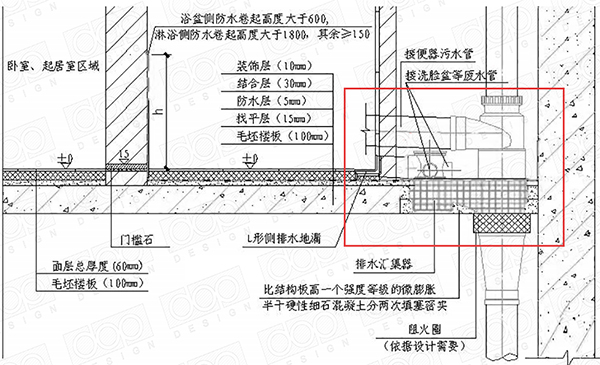

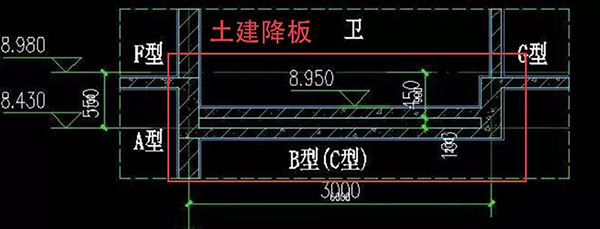

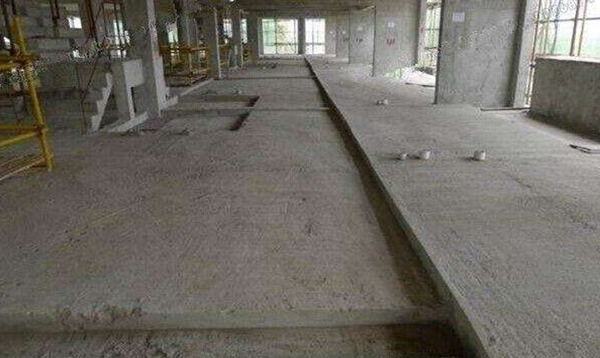

△土建降板

土建降板又被称为“结构降板”,是指“降低楼板或屋面板(板面)的结构标高”,也就是家装设计师口中常说的“沉箱”。


如上图所示,在土建降板区域内(一般高度>300mm),通过水平排水支管连接末端用水点位与排水立管,达到同层排水的目的。

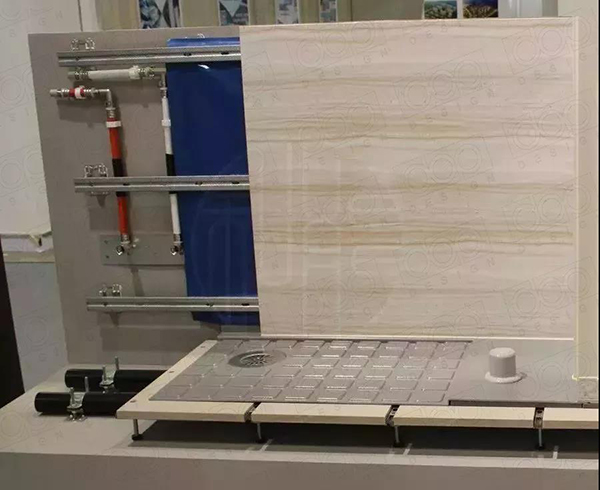

b、墙排式(“颜值”最高的排水方式)

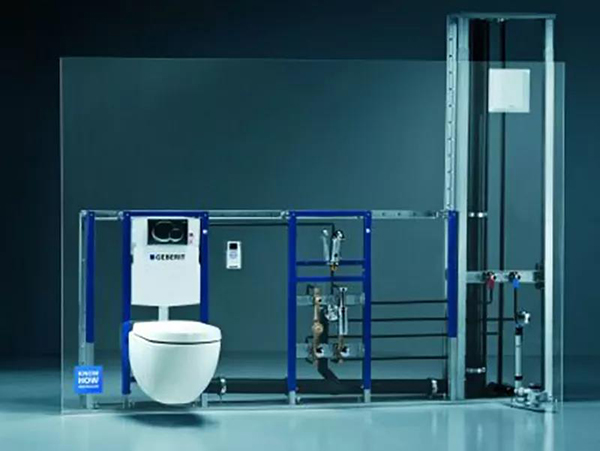

墙排式是采用局部降板或少量降板(一般为50mm),把末端设备(台盆、马桶、小便器等)接水点直接埋于墙面,排水支管不穿越楼板,在墙内敷设、安装在本楼层内与主管相连接。

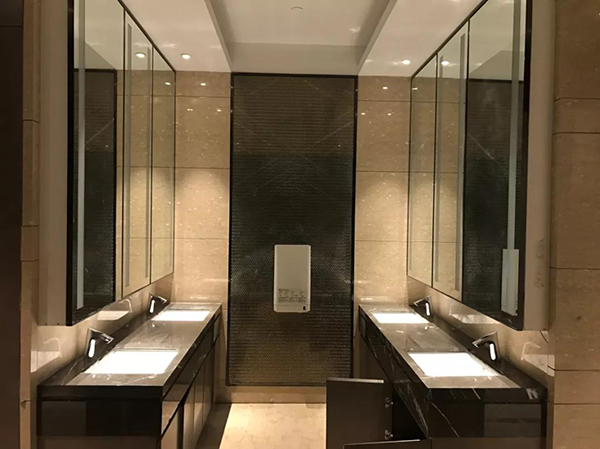

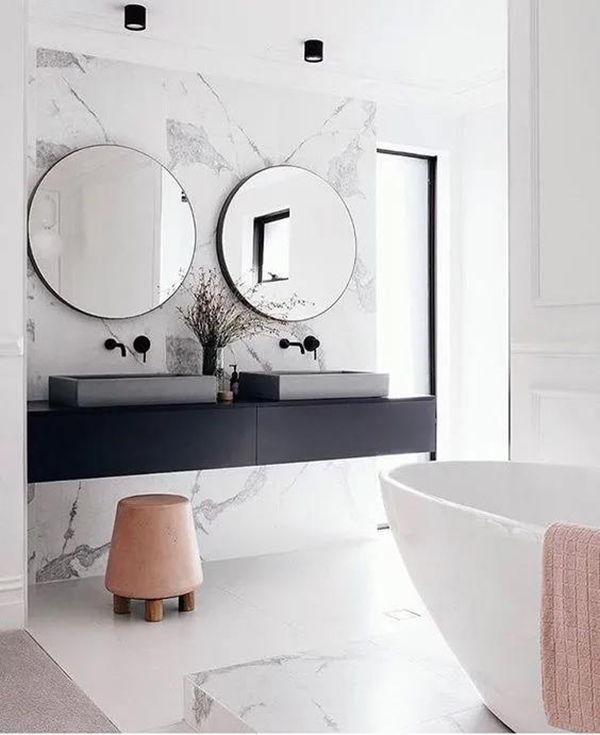

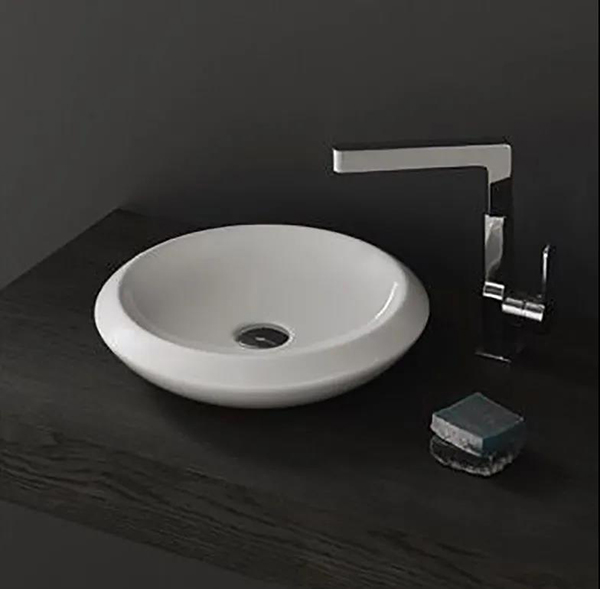

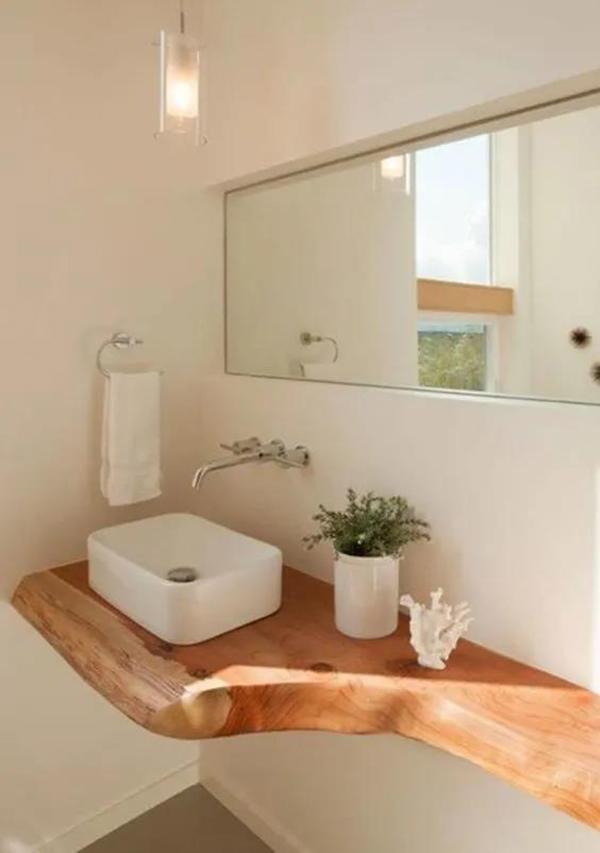

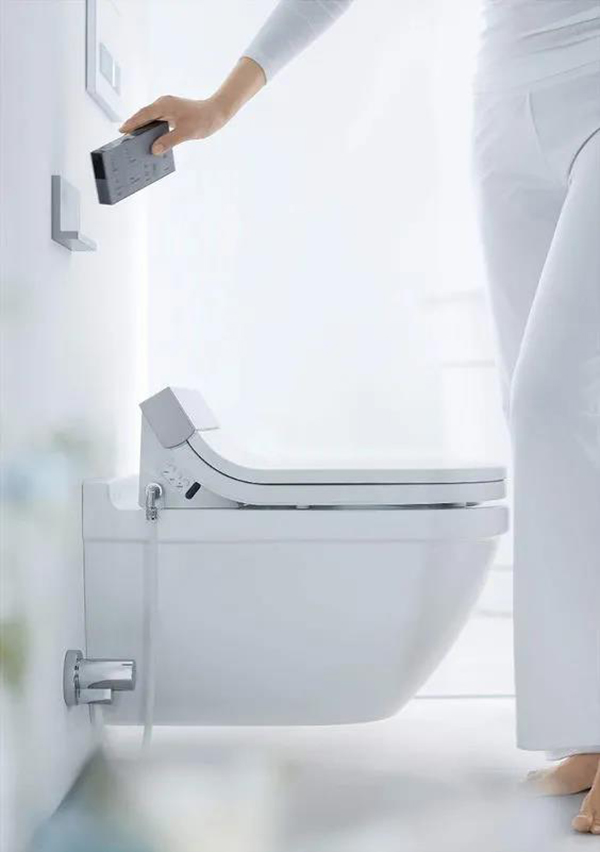

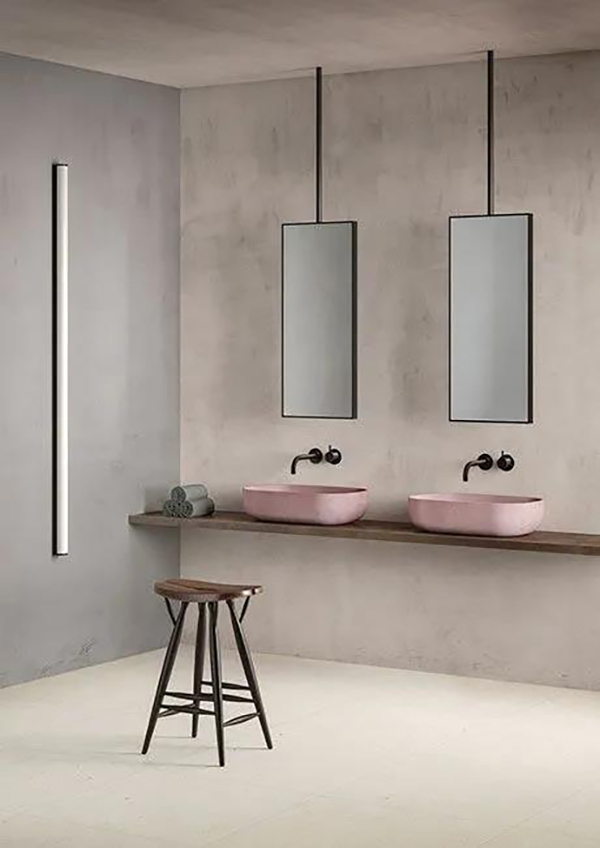

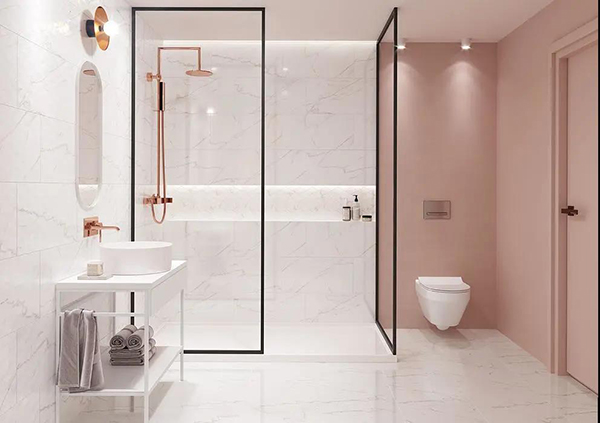

▽感受下颜值

墙排式优点是其颜值高、噪音低、无卫生死角、防堵隔臭、空间使用灵活、更具创意空间,缺点是后期维修麻烦,排水速度较慢


c、垫层式(旧房改造户专用)


垫层式的做法是在卫生间地面上敷设垫层,将卫生间标高抬高,将排水横管暗埋于建筑垫层中,达到同层排水的目的。


效果虽然与降板式同层排水类似,但会造成同排区域出现台阶,抬高处的地面水汽容易外溢。这也是我们在很多商场都看到的情况,上卫生间还得上踏步。


03.

同层排水设计阶段的把控要点

1、用水设备点位设计原则

a、卫生洁具布置在同一侧墙面或相邻墙面上;


b、墙体内设置隐蔽式支架,需预留足够完成面(建议>120mm);

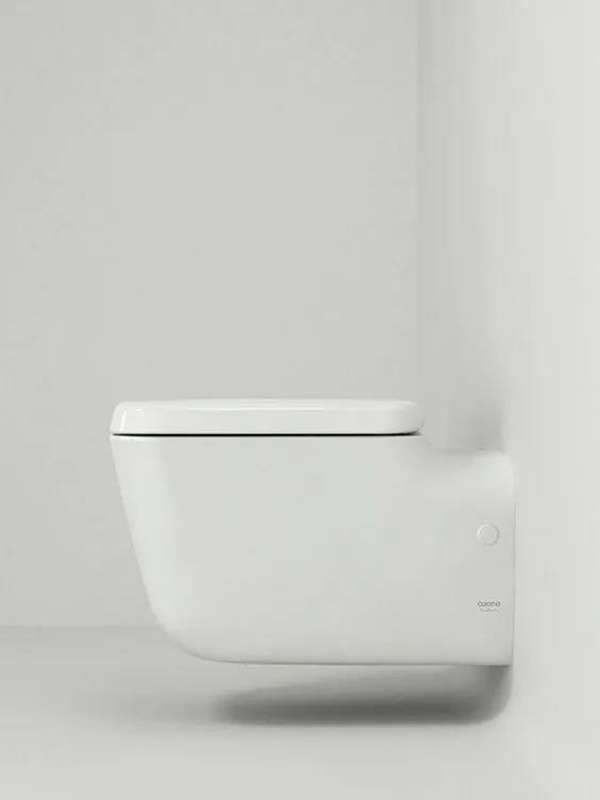

c、墙排坐便器宜采用挂壁式;


d、末端点位均应靠近排水立管,如座便器和地漏等;


e、若有领域,需考虑淋浴房是否需做垫高处理,是否需安装淋浴房地漏以及地漏盒。


2、降板高度

降板高度直接影响到排水管道走向的设计,特别是地漏的位置和管道敷设,具体如下:


a、降板高度≥120mm以上(常规降板为300mm),管道走向、地漏及卫浴器具布局更为灵活多变,并可以减少假墙的使用。


b、降板高度在100mm左右为最基本降板高度,勉强保证末端点位和管道的灵活性排布,不用使用墙排式的假墙。


c、降板<100mm,会影响到末端点位和管道排布的灵活性,这时除地漏点位外,其余末端点位均应采用墙排的形式,否则做不了同层排水。


3、装饰层厚度

a、根据卫生间外地面装饰层厚度,调整卫生间地面的完成面厚度,以保证卫生间地面与室外走道完成面的关系。


b、采用同层排水时,完成面放坡的程度≥2%。


4、立管与墙面的关系

采用同层排水时,若立管位于隔墙内,需确定隔墙的材质。


a、混凝土隔墙,则不能在墙内预埋立管,需更改平面布局;


b、钢架或轻钢龙骨隔墙,需留意地梁与立管的关系,必要时需拆除地梁。


5、地漏设计建议

a、降板高度≥120mm时,地漏位置设计较为灵活多变;


b、降板高度为100mm左右,考虑到坡度和现场平整度的关系,地漏尽量靠近主立管设计;


c、降板高度≤100mm,需在楼板上取直径为12cm的孔,孔的深度依管道敷设的情况确定,满足地漏面正好在装饰层水平,并做好防水;


6、同层排水做法(现场)

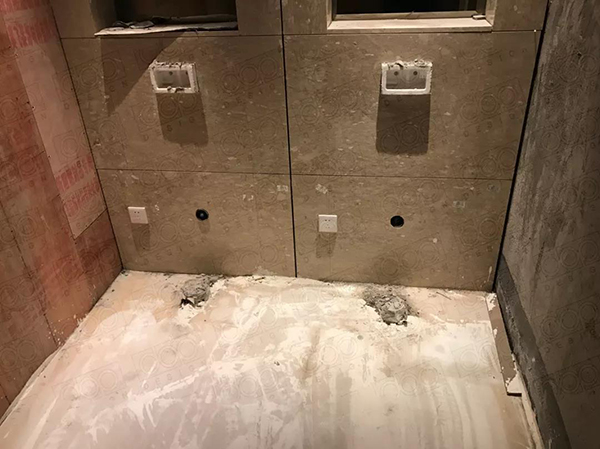

a、卫生间马桶间区域

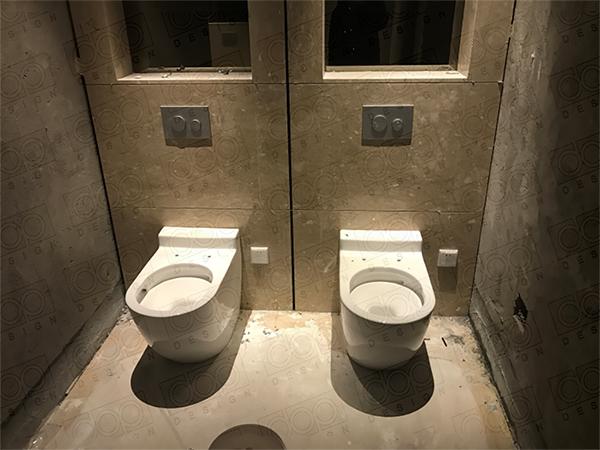

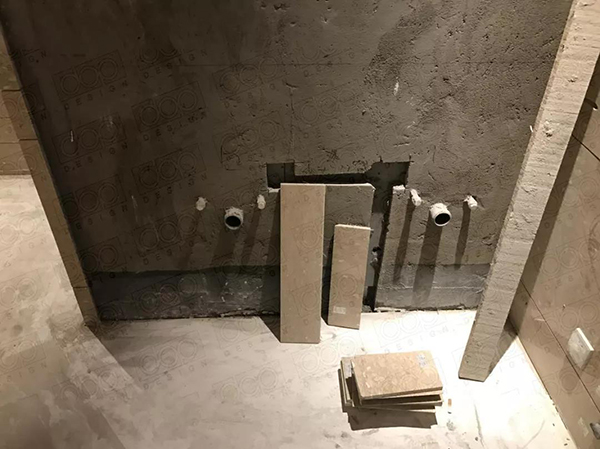

△采用墙排的马桶间

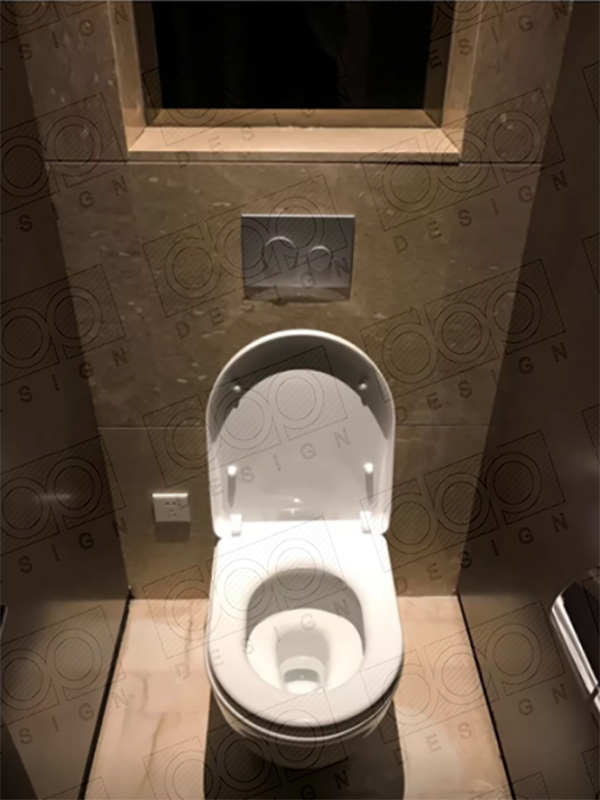

△采用墙排的马桶间

△采用墙排的马桶间


b、盥洗区域

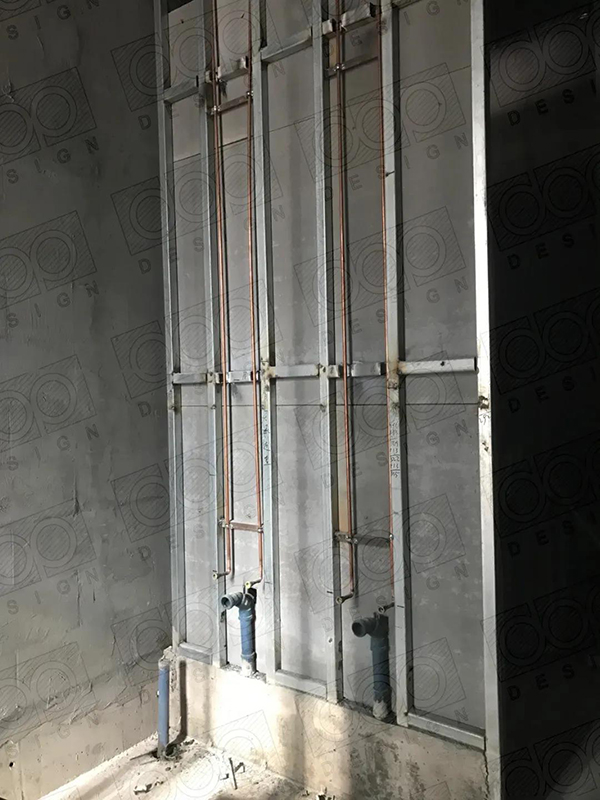

△钢架墙,并已布置好了管道

△抹灰层已砌筑完成

△完成现场


小结.

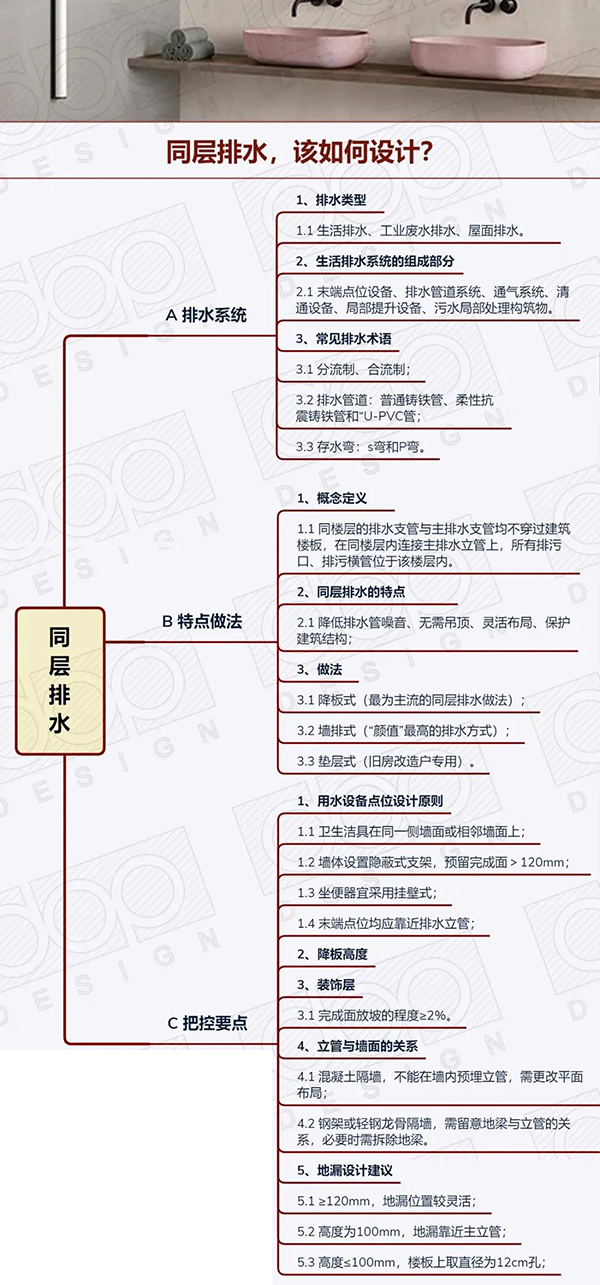

到这里,有关同层排水的内容就结束了。最后,咱们来总结一下:



-End-
