网红隐藏式层板,该怎样设计?
发布时间: 2021-9-14 9:41:44 信息来源:泽顺 dop设计


dop设计(ID:dopdesign)原创
作者丨泽顺
编辑丨岩芽

设计师一直都在追求创新和突破
在追求美的同时,还要兼顾功能和实用性
优秀的设计师在提出一个设计方案的同时
会继续思考或带着一个解决方案

毕竟只有好看还不行,还需要知道怎么能落地


以隐藏式层板举例
存在任何风格中
一方面提高使用的便利性
另一方面还能提升使用者的生活格调
如何落地是否是你心中很大的疑惑?
通过本文你就能了解透彻
解析隐藏板的安装方式:
1、安装方式
2、层板规范
3、案例效果

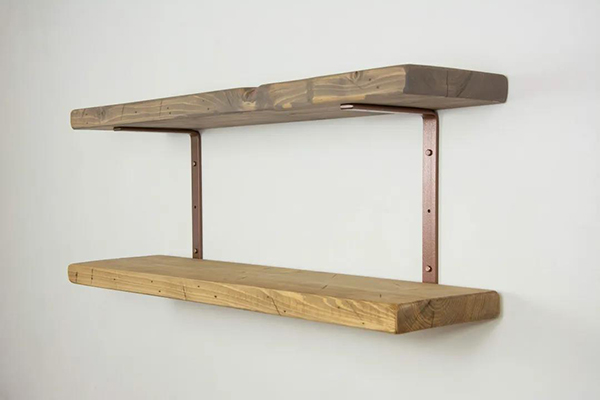

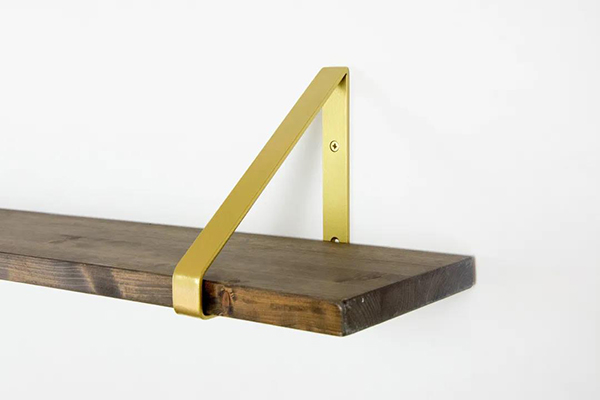

1、常规层板安装

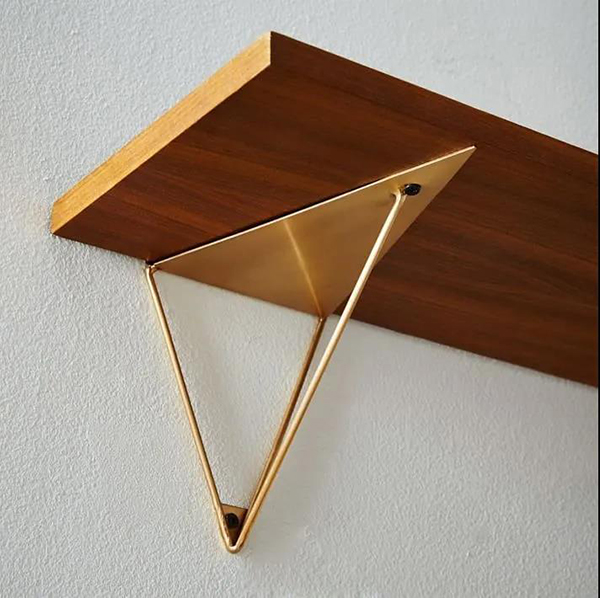

层板与多个面连接有支撑力
或带有金属支架
这种做法常规直观

能够很好的承载物品,方便理解和施工

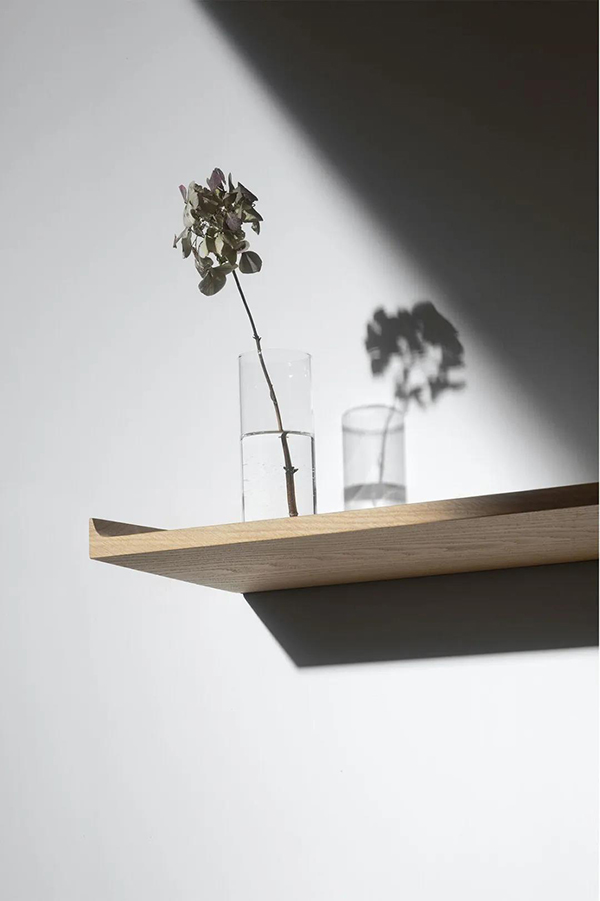

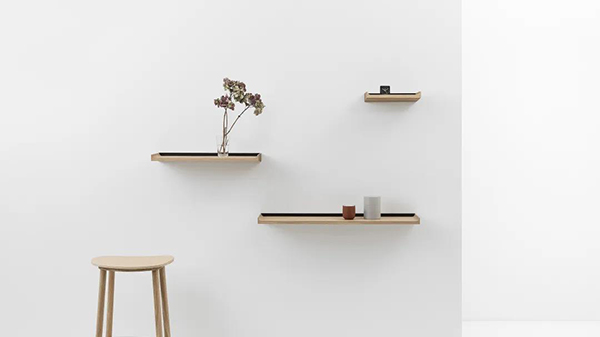

而隐藏式层板在视觉上墙体只有一个连接面
上下左右都是悬空

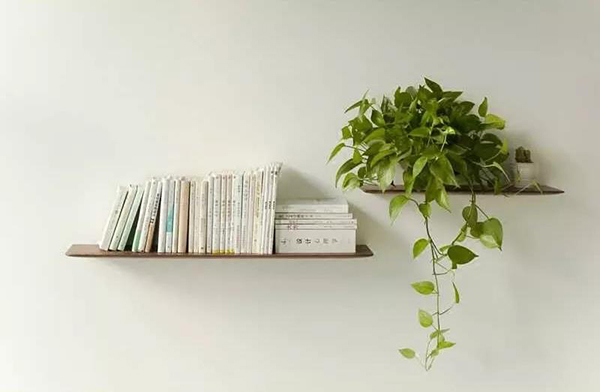

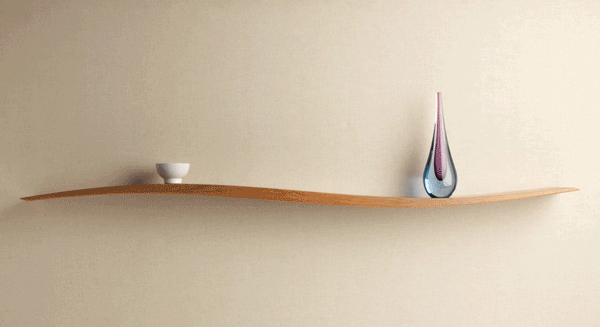

层板上放置物品给人极简感


2、隐藏板安装
a、充足墙面完成面
当墙面完成面足够时
通过在墙面上做钢架挑出
封基层板贴木皮

优点:这个方式具有承重力和稳固性,钢架在墙面上的固定点也隐藏于完成面之内

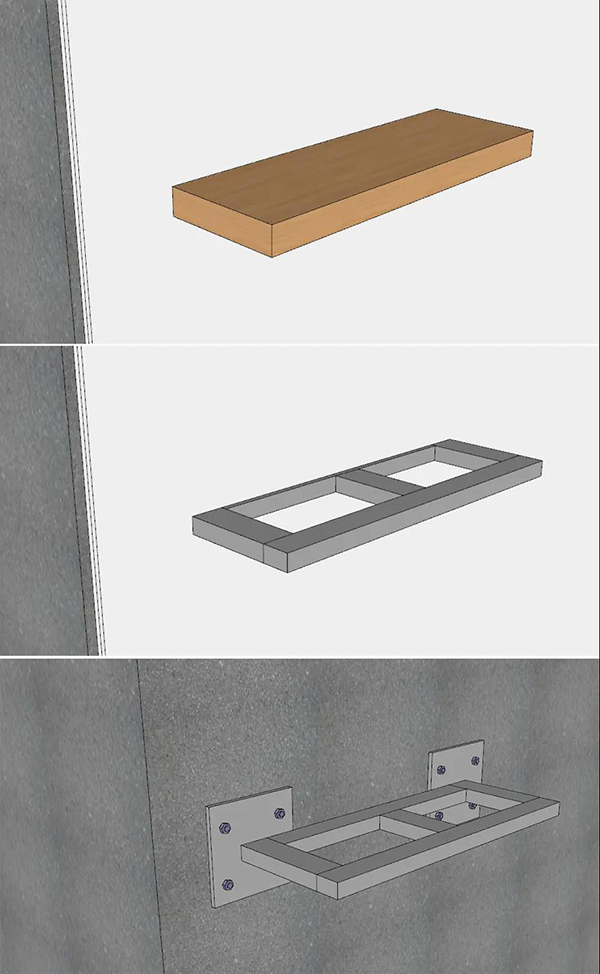

△充足墙面完成面安装示意

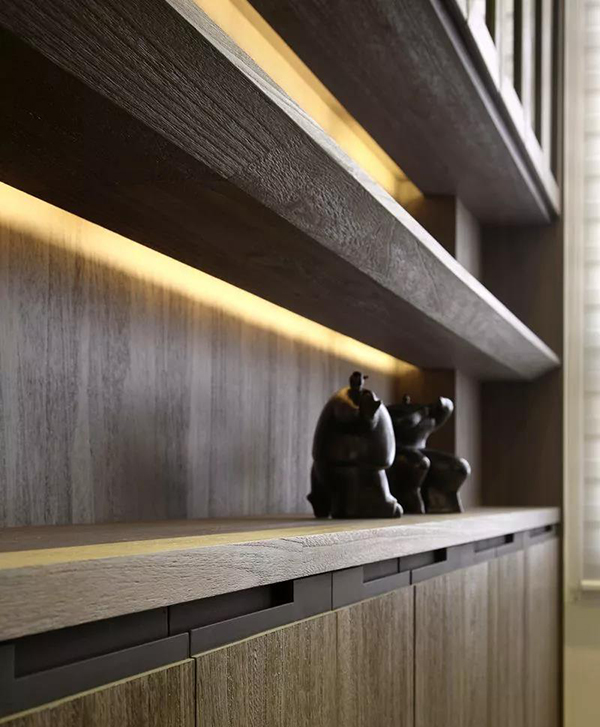

由于层板内部钢架支撑
层板的厚度和墙面完成面厚度较高
与挑空台面桌面、悬挑楼梯原理近似

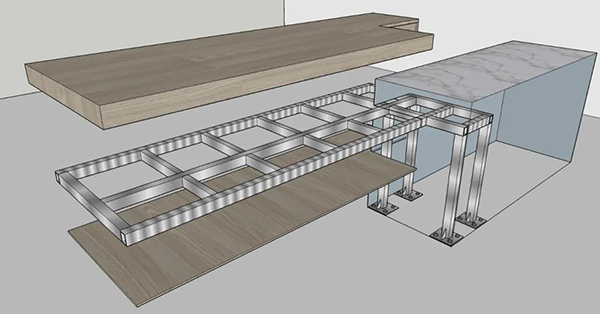

△挑空桌面构造效果SU展示

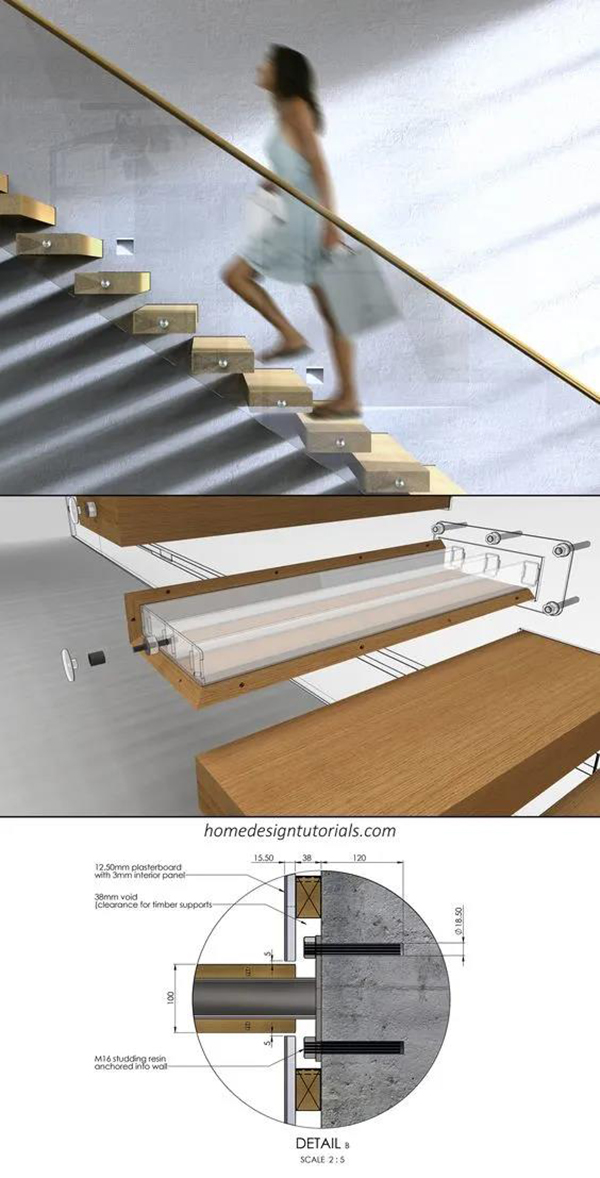

△悬挑楼梯效果及安装节点示意

b、墙面完成面不充足
既要承重又没有足够完成面隐藏支撑结构
安装方式有3种:
① 五金件安装
② 简易安装
③ IKEA LACK层板安装


① 五金件安装

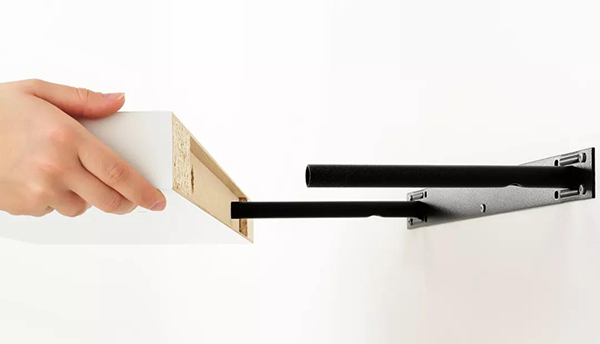

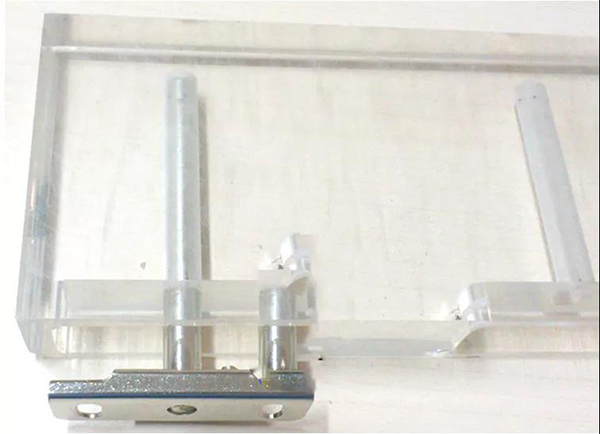

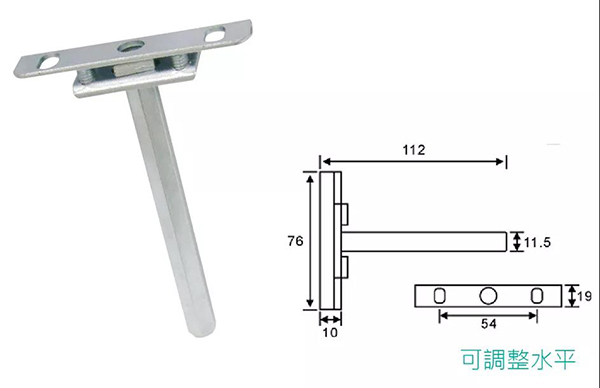

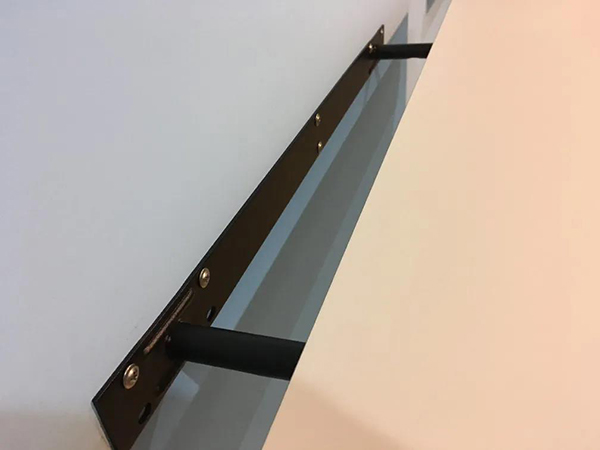

△五金件安装示意

安装原理与钢架结构挑出相似
安装完成后,层板外表看不出任何五金配件

适用层板厚度更薄


安装工艺:
对于使用性要求较高的隐藏式层板
要选用好的五金

支架与墙面要用膨胀螺栓固定

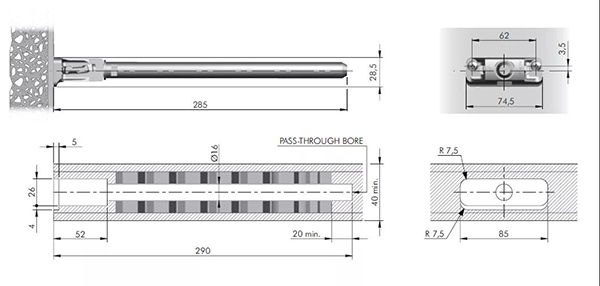

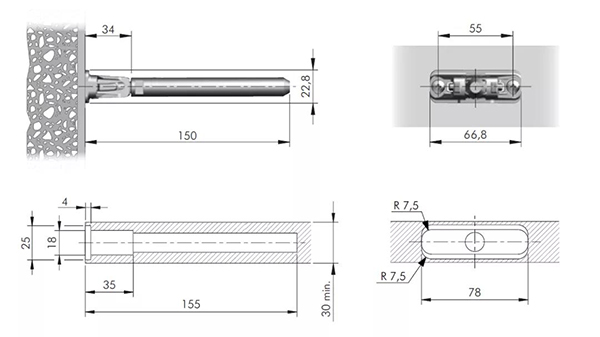

△五金件安装节点示意

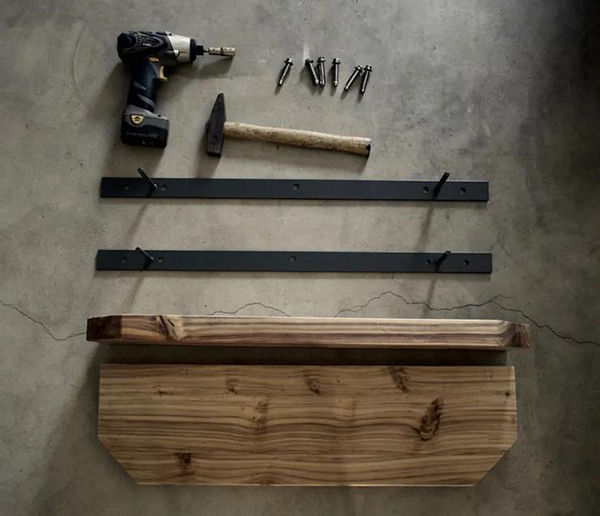

施工流程:

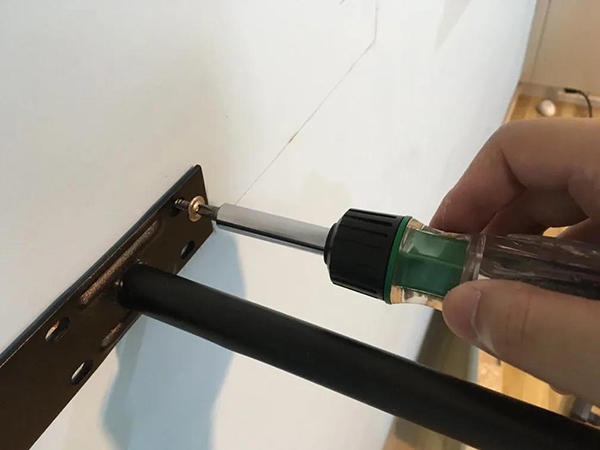

备齐安装工具和五金
水平定位打孔
膨胀螺栓锁住支架固定墙面上
套上层板微调

打胶或者螺丝固定住层板和支架


    ②简易安装方式
对于简易层板
可以采用自攻螺丝和金属拖架来安装固定

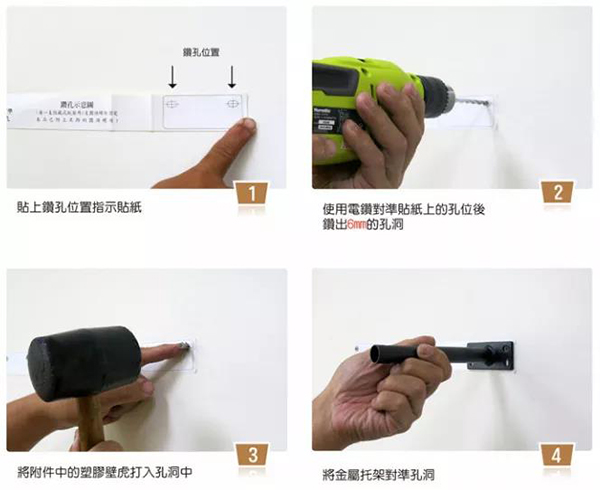

施工流程:

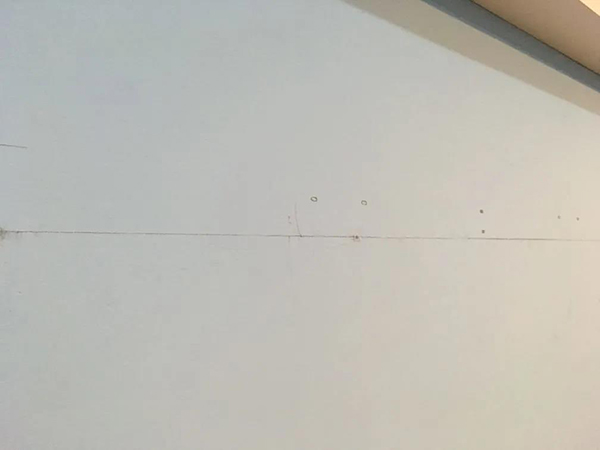

贴纸定位
钻孔
打入塑胶壁虎
金属托架对准空洞
螺丝锁住支架
层板嵌套入支架贴墙
底部螺丝锁住支架和层板

完成

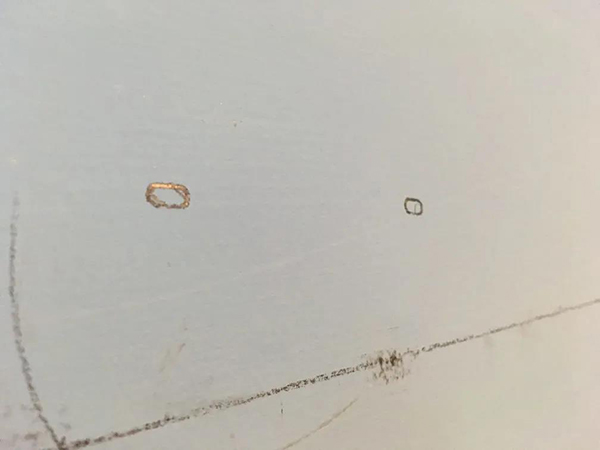

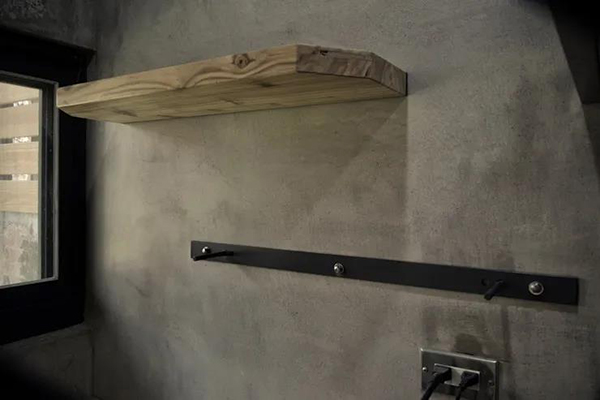

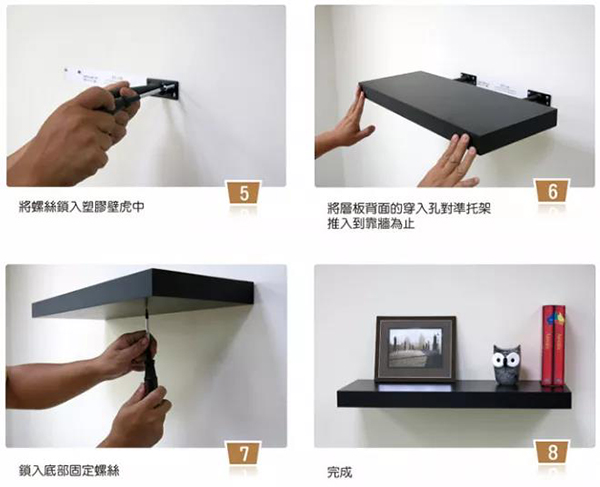

△施工流程详细操作示意

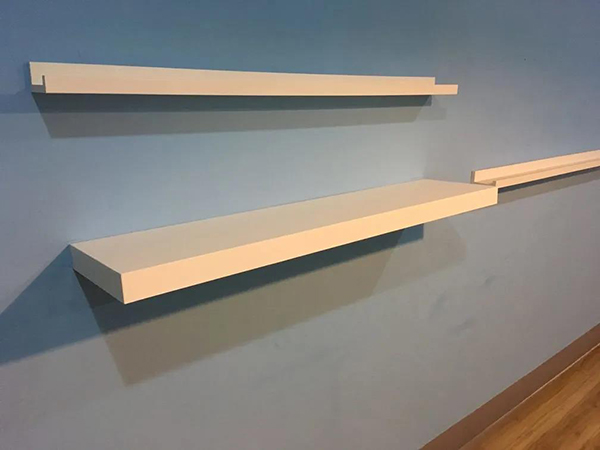

③ IKEA LACK层板安装示意

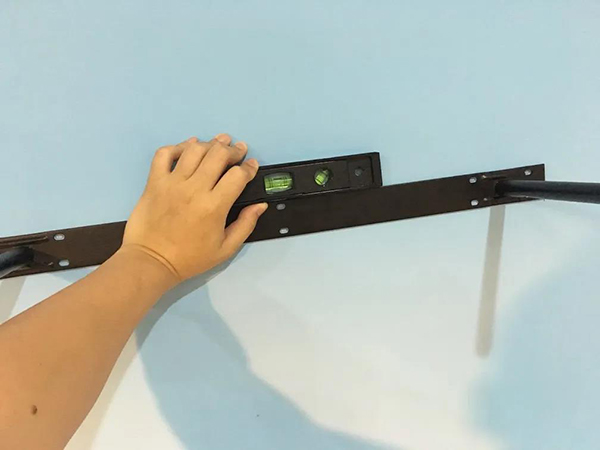

1)首先利用水平仪测量调整支架水平

2)用铅笔定位水平线和螺丝的空洞位置

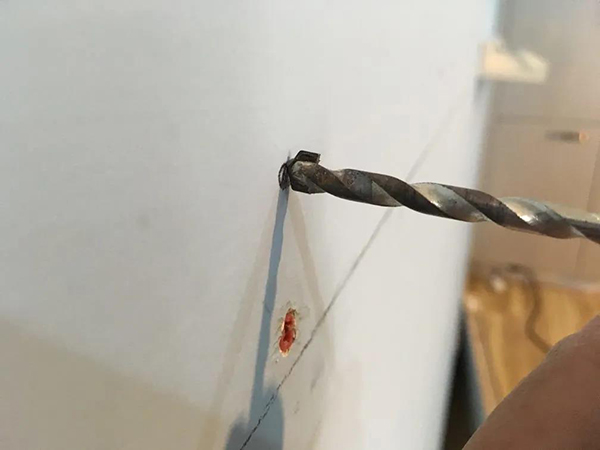

3)根据定位钻孔,将塑料壁虎打入空洞内


4)螺丝锁住支架固定在墙面上,不锁死
留出适当空隙微调支架的水平

再慢慢锁住

5)将层板对准支架插入,水平仪进一步调整水平

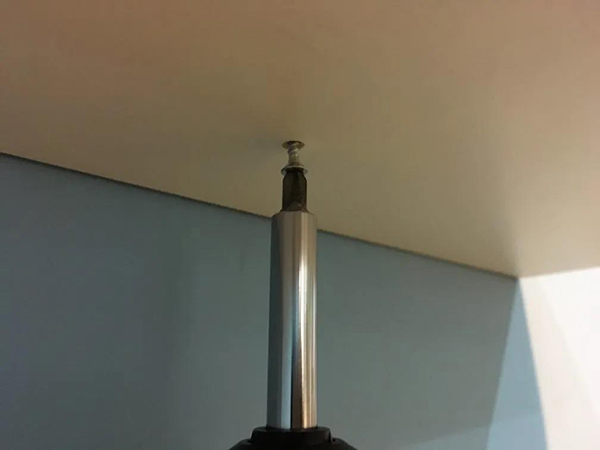

6)从下方螺丝孔位的位置,向上固定层板与支架

PS:由于螺丝固定,因此层板载重有限
而因为螺丝固定的松紧程度
水平度调整有一定误差



c、不依靠五金安装
在不借助五金构件
墙面不做凸出的完成面时
实际施工现场有一种做法:

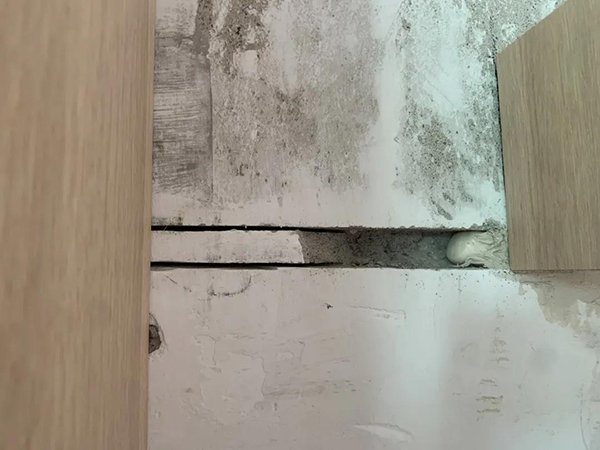

将墙体开一条小槽
将层板卡在槽内用AB胶固定

在层板与墙面固定牢固之后做木饰面

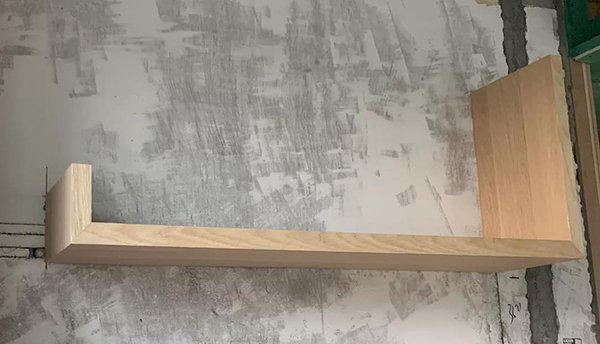

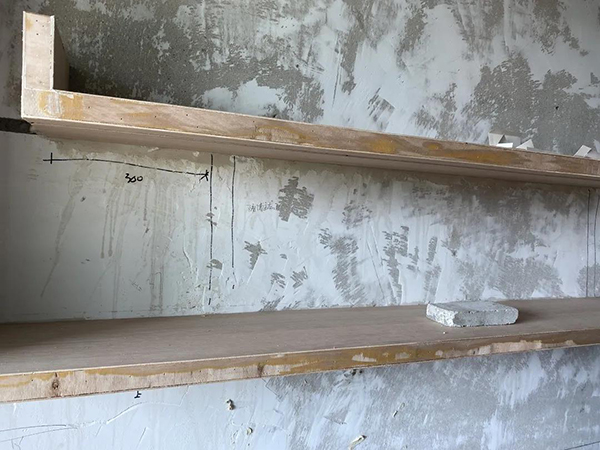

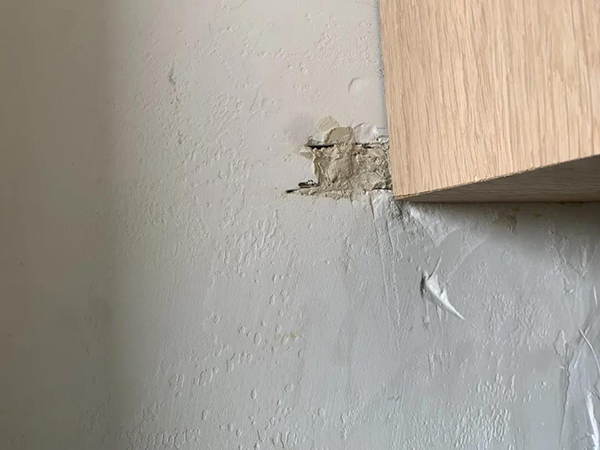

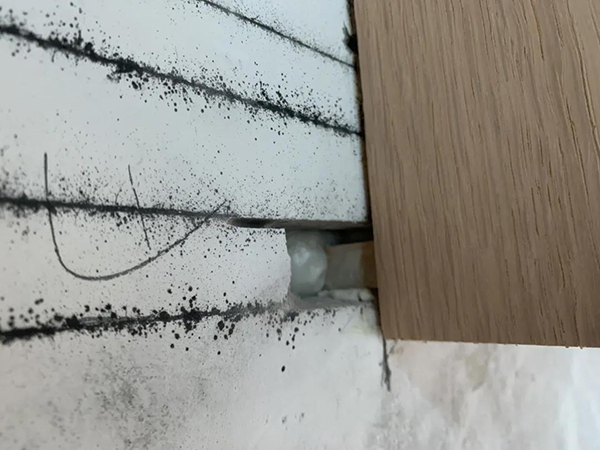

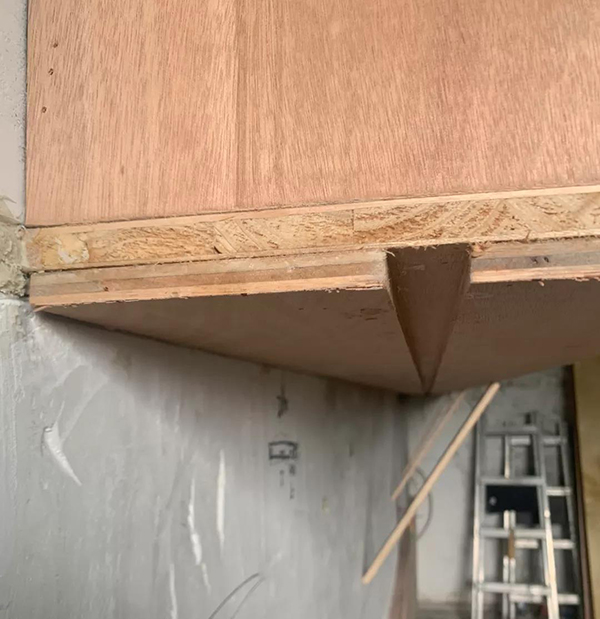

△安装现场展示

这种固定方式稳固性不佳
长时间容易发生变形甚至倾斜
需要在层板上方或下方加一块垂直的支撑板
增加受力和稳固
或借助L形五金,将构建做好隐藏

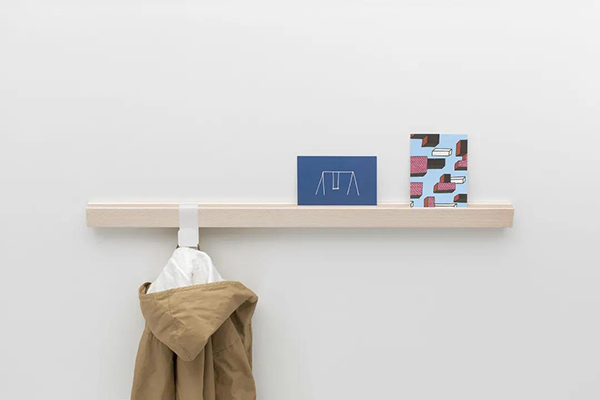

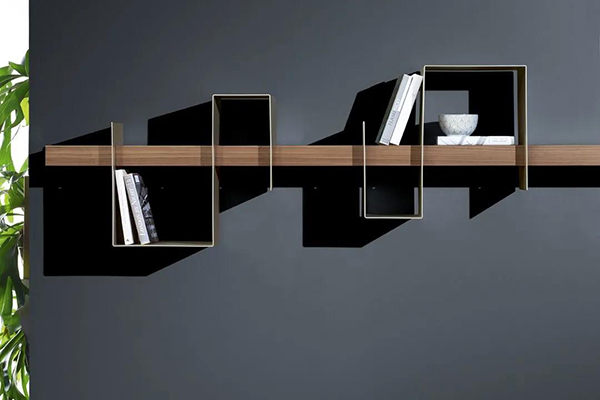

如下图用白色金属板或书壳来遮盖支架
既能当书立使用

也能达到很好的功能和效果

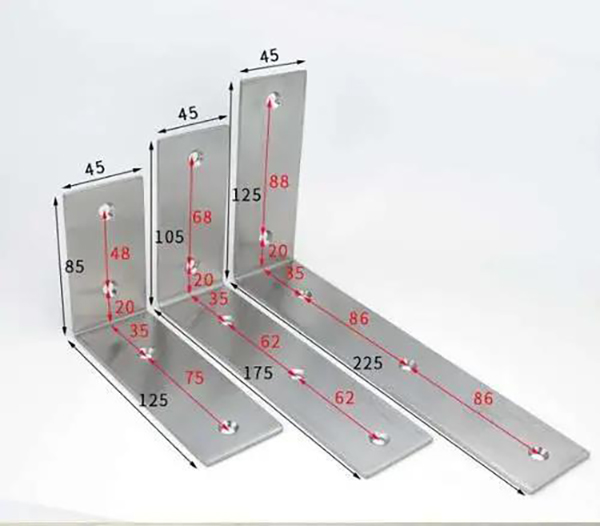

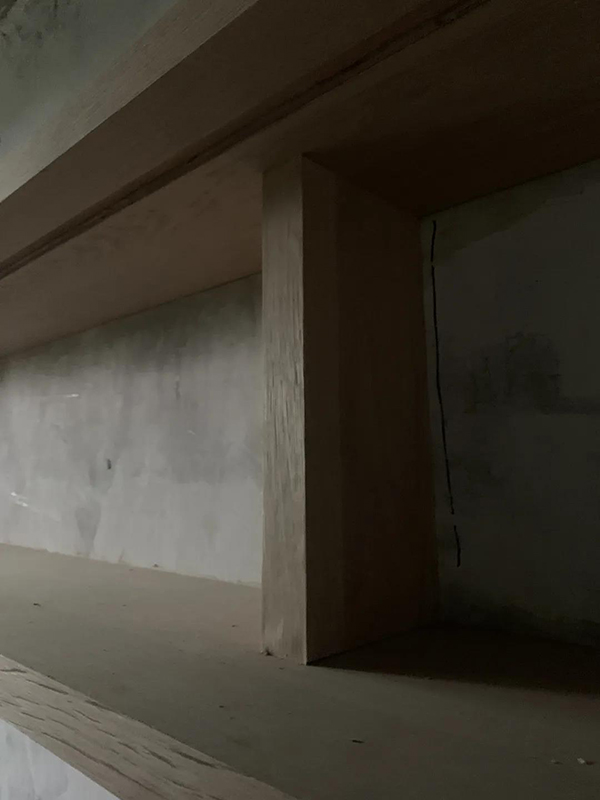

△常规垂直支撑板尺寸示意

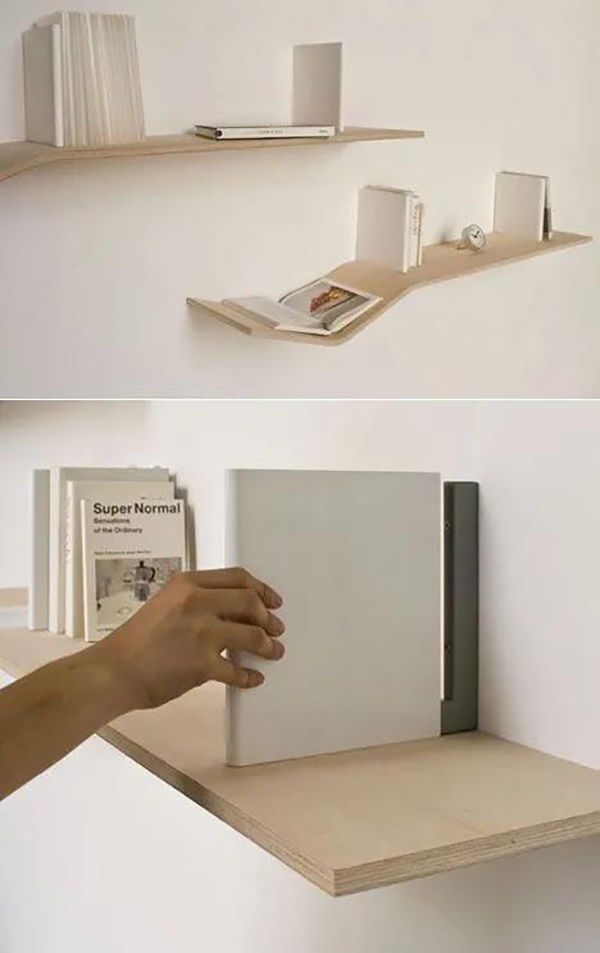

△L形五金安装实际效果展示


1、常见层板规格


常规层板厚度
3、5、9、12、15、18、20(mm)

板幅1220*2440(mm)

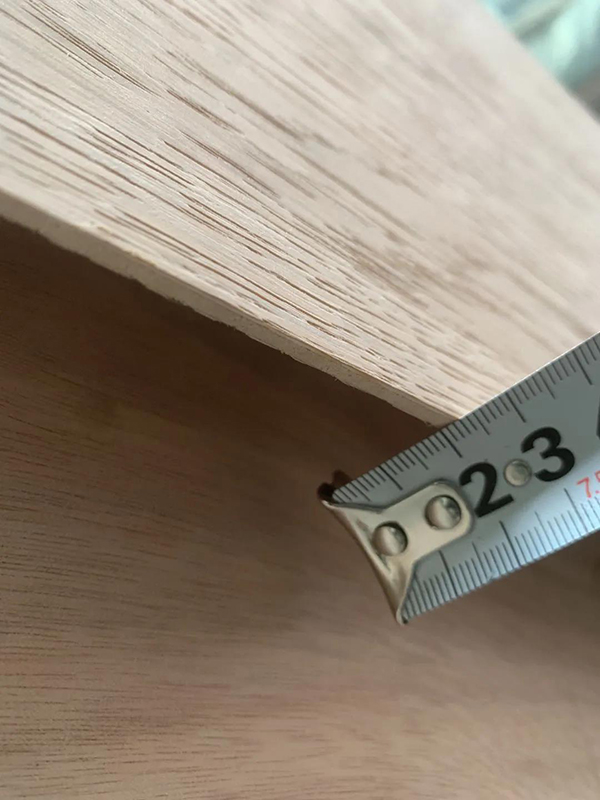

△3mm厚层板展示

△木皮

2、木饰面层板计算
计算公式:
木饰面层板厚度=层板+层板+双面木饰面(木皮)
常规木饰面层板计算:
30mm=3木饰面+12层板+12层板+3木饰面
40mm=3木饰面+18层板+18层板+3木饰面
40mm=3木饰面+9层板+18层板+9层板+3木饰面

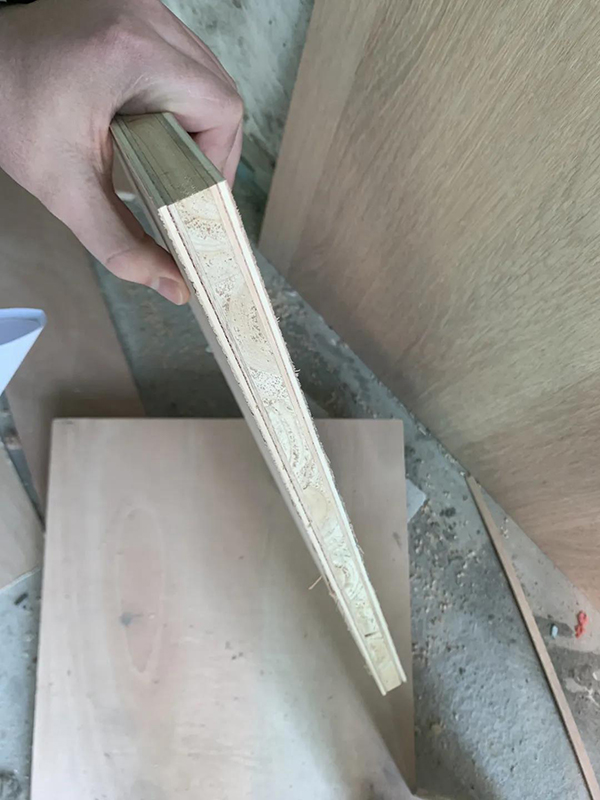

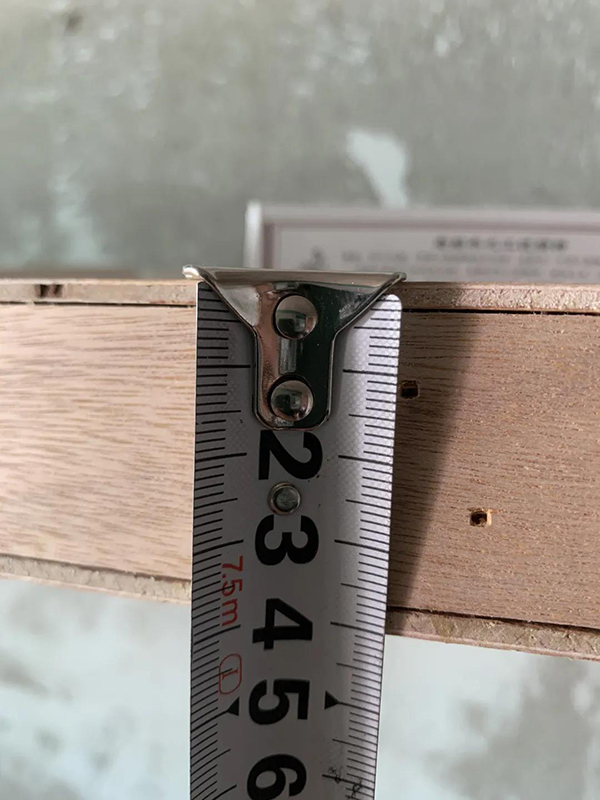

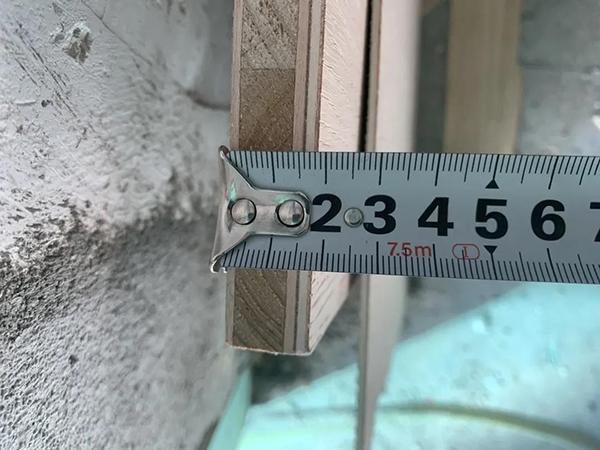

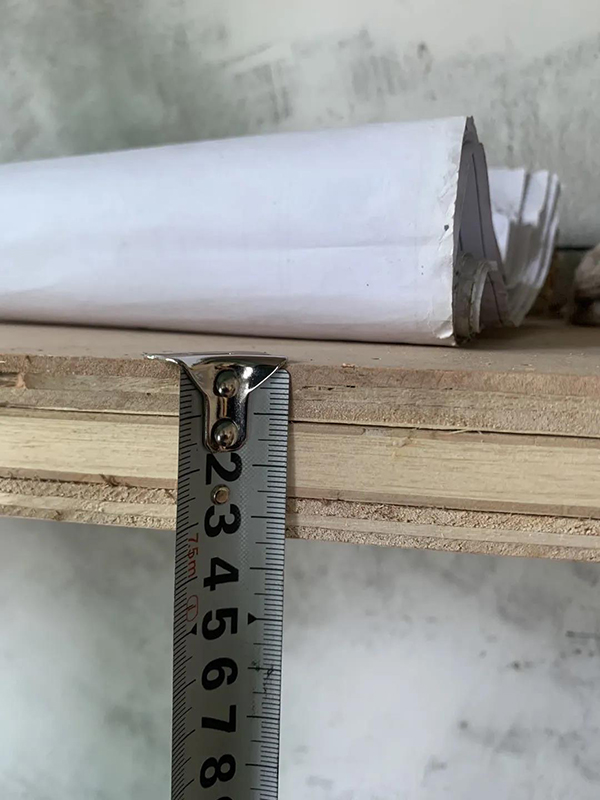

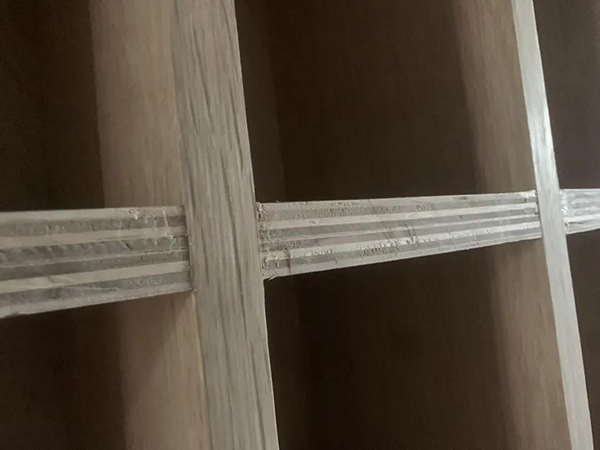

△34mm层板(未贴木饰面)

50mm=3木饰面+12层板+20层板+12层板+3木饰面
60mm=3木饰面+12层板+(12层板+18层板)
         /(15层板+15层板)+12层板+3木饰面


清楚计算方式后制作木饰面层板

可以通过层板叠加自由组合+木饰面实现

木工现场施工相当灵活便捷


3、饰面板、木皮的使用

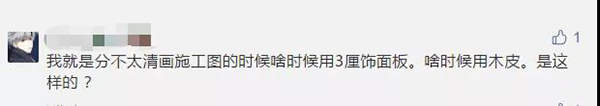

在过往文章留言中
小伙伴有以上问题留言
请教过现场木工师傅,说法是
在大面用木饰面板去做
正面和窄面用木皮去贴

通常是用木饰面做好侧面,正面再用木皮收

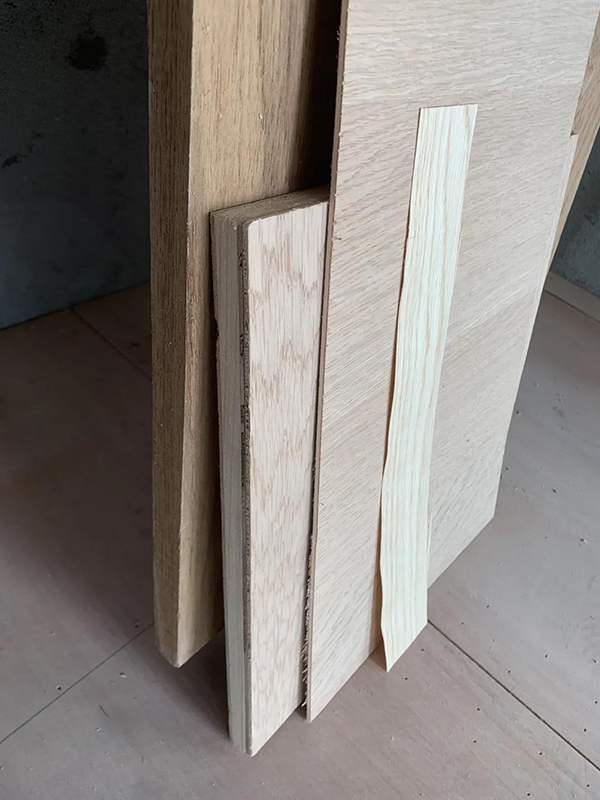

△从左至右:实木、层板贴木饰面板、木饰面板、木皮

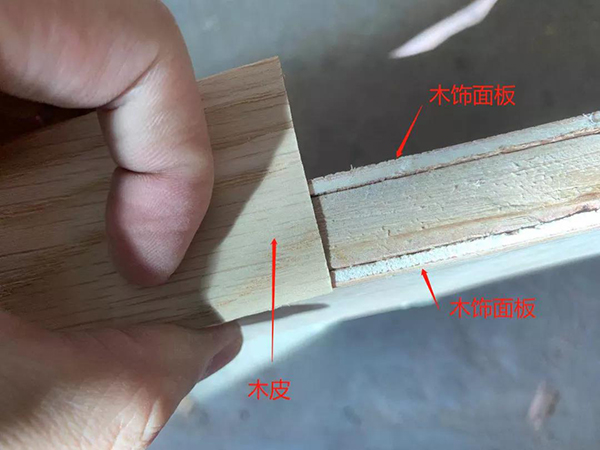

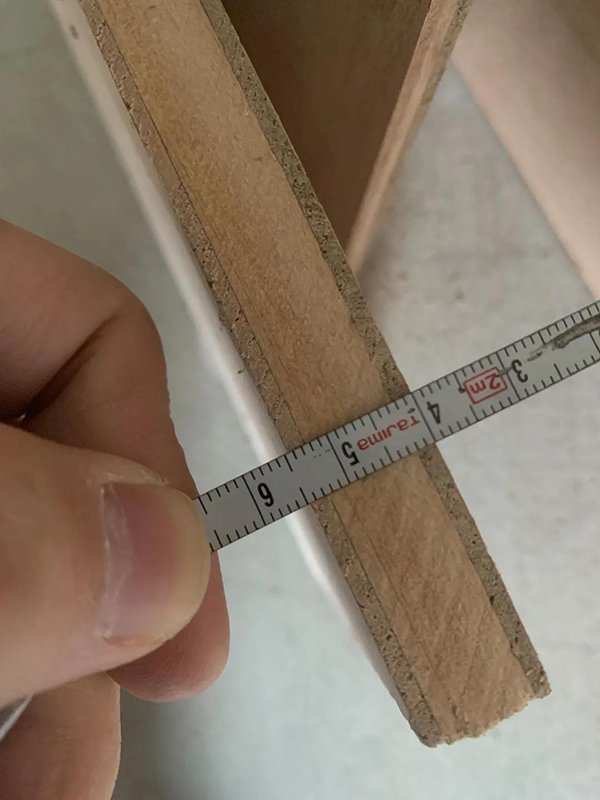

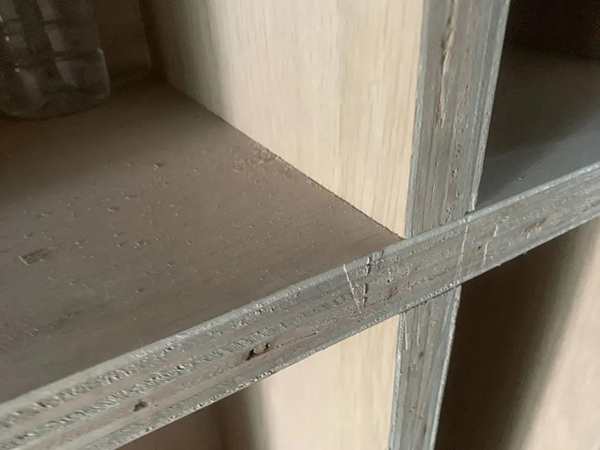

   △施工现场面板细节展示

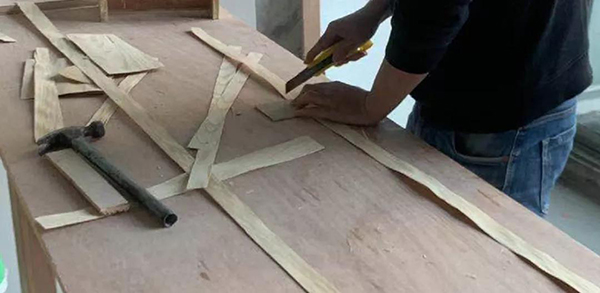

现场裁切木皮时
正面贴木皮现场会处理多出部分木皮

最后进行修补

△修补过程示范

4、相关拓展
现场做柜体或层板
常规做法:采用基层板+木饰面(木皮)
优点:自由灵活,根据设计需求做出各种造型,施工时间比较快

缺点:品质上可能存在小瑕疵,可通过后期原子灰修补打磨处理,品质与木工师傅手艺有关
PS:厂家定制现场直接安装
木饰面效果品质相对较好
但价格稍贵,定制生产时间周期更长
现场复核尺寸必须要很精确




△以上图片源于网络

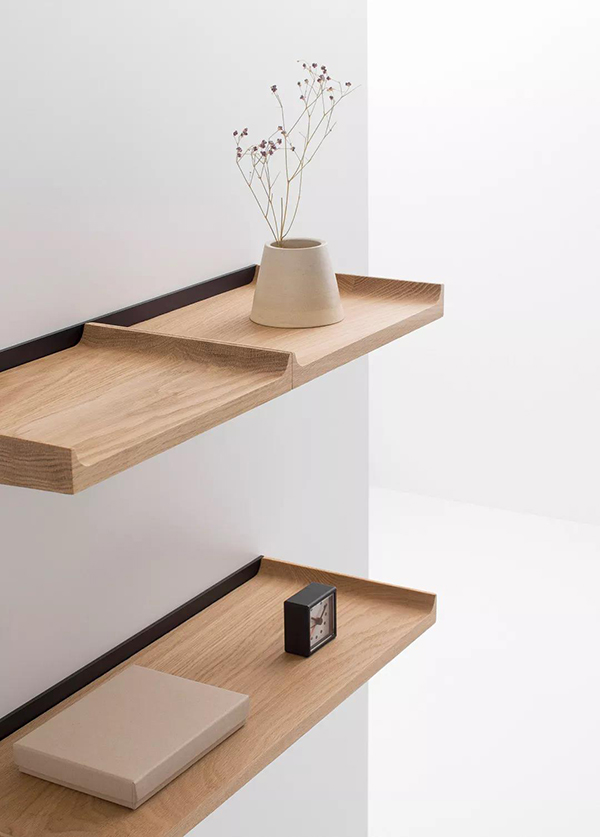

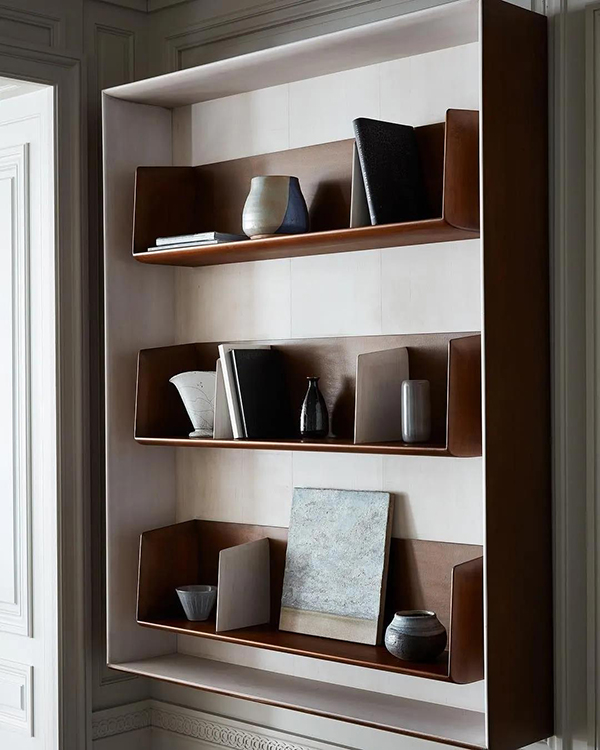

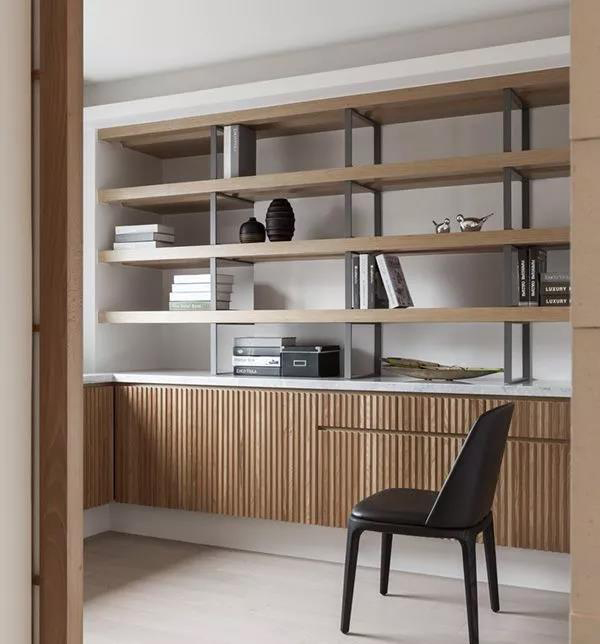

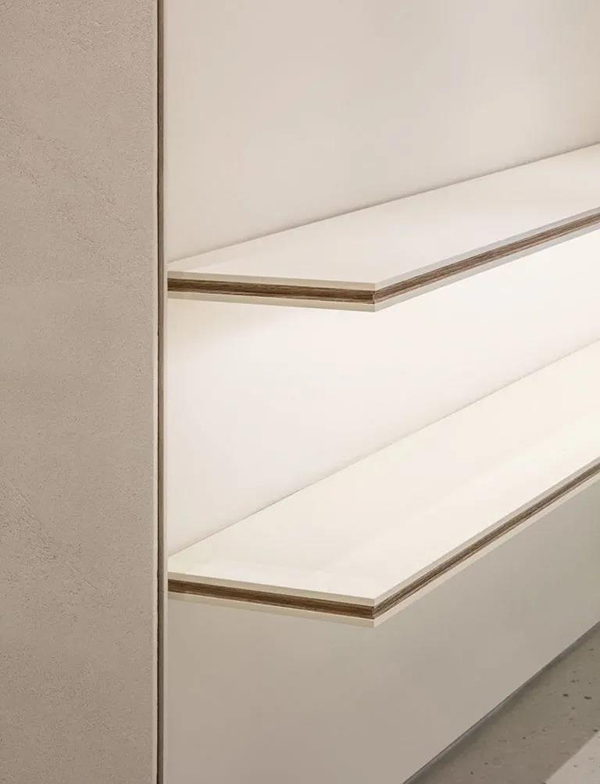

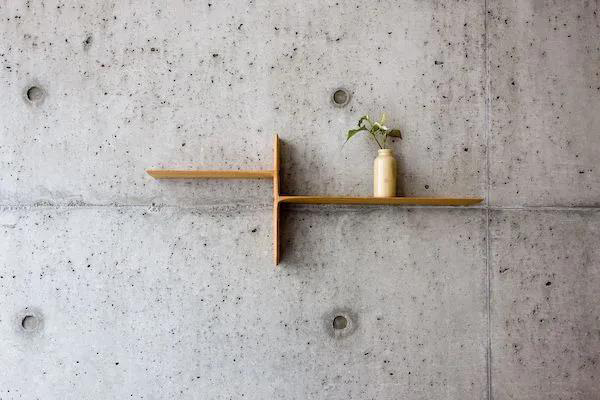

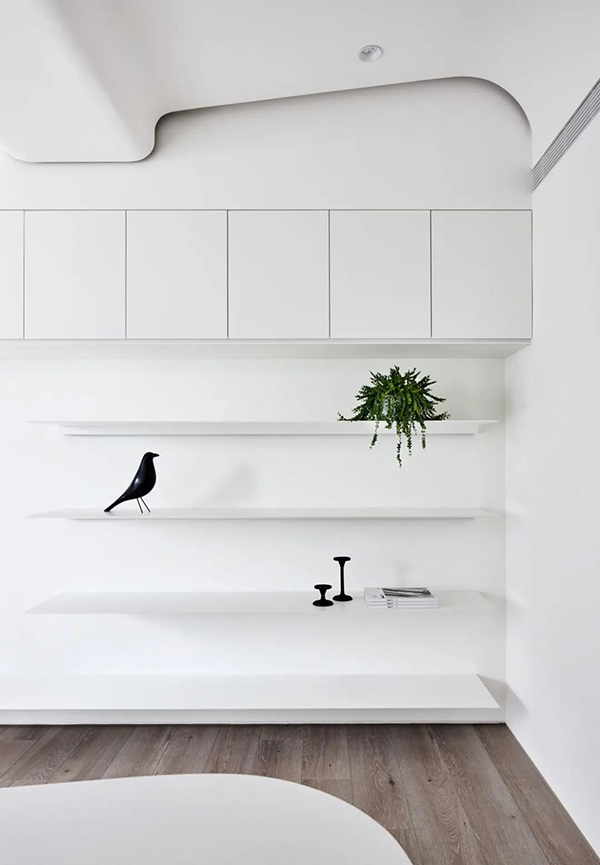

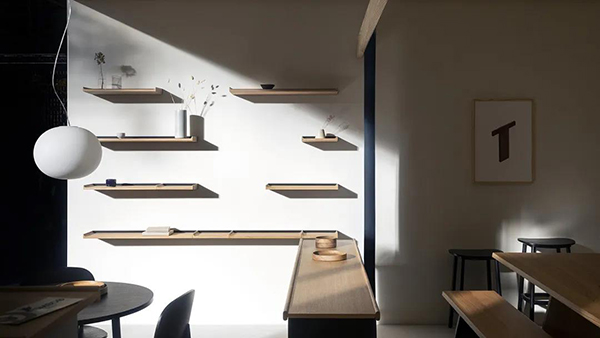

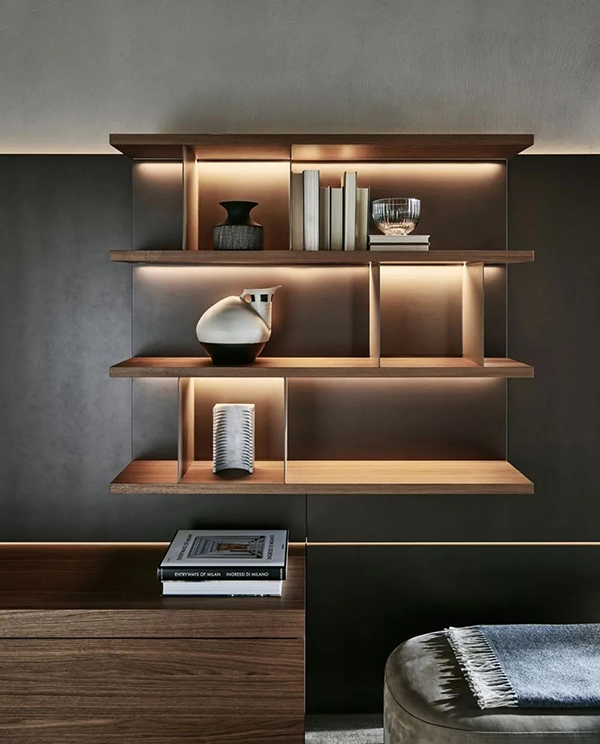

案例中,橡木层板固定方式



篇幅有限只展示部分案例效果哦~

小结.

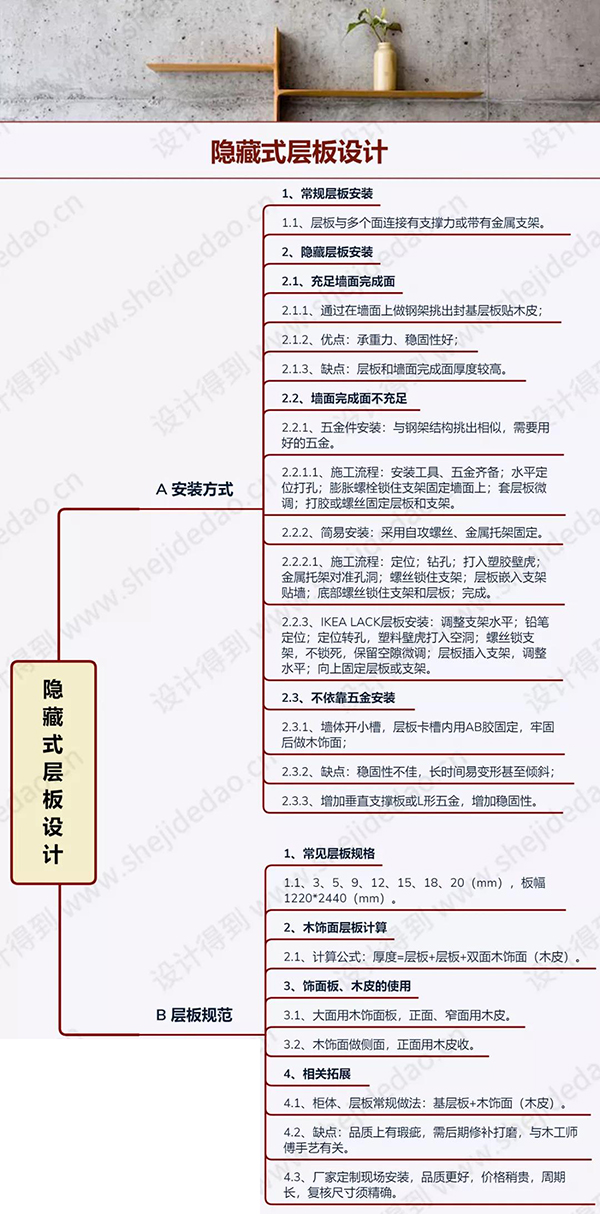

导图总结如下:


△点击保存,欢迎转载~



— END —

(文中部分图片源于网络,如有侵权,请联系小编删除~
