金属板天花根据面板的材质、板块形式、尺寸规格等安装工艺基本分为粘贴以及专用龙骨卡槽等连接方式,其中粘贴工艺由于工艺做法基本类同于墙面,本篇文章主要对模块化的金属板配合专用龙骨进行安装的金属板工艺进行说明。
模块化的金属板主要形式:条形、格栅、方形、宽板等。材质基本为铝合金材质,表面烤漆,颜色各异,尺寸模数各个产品也会不同,但是安装的工艺大同小异。基本会通过龙骨与面板的形式配套进行连接,同时方便拆装,利于维修更换,还有通过与灯具的配合实现各种效果。
下面通过部分图片及节点大样,对金属板天花的一些形式、安装工艺进行展示——

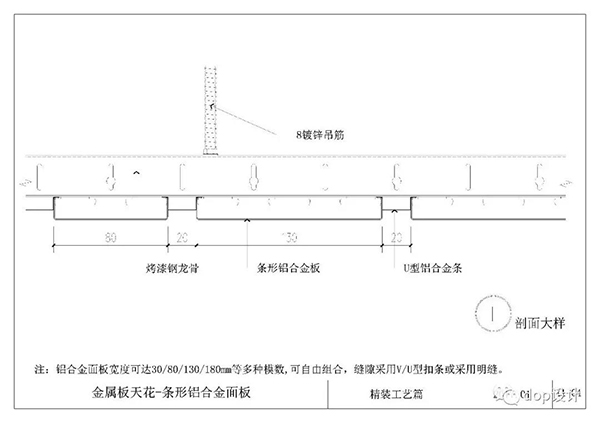

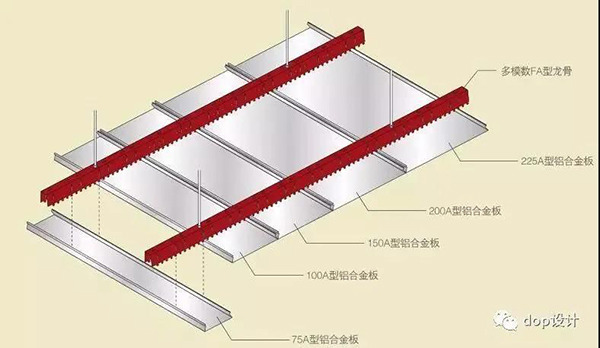

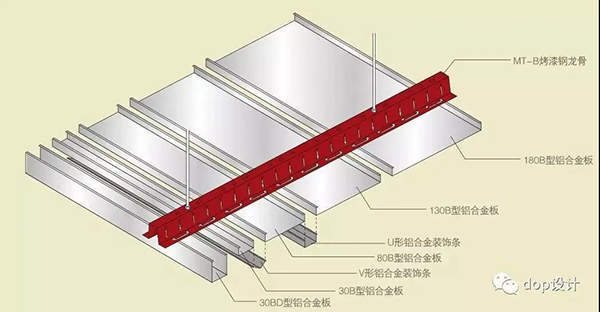

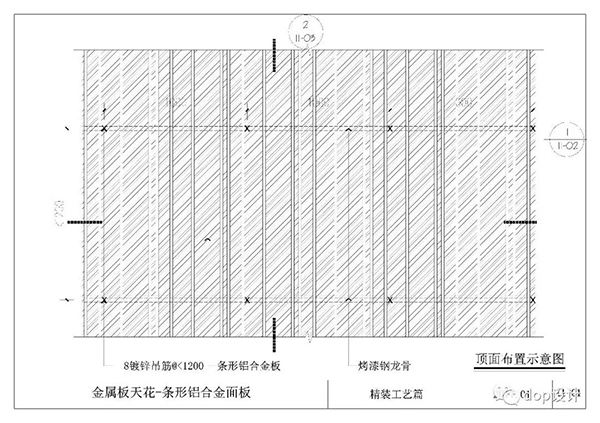

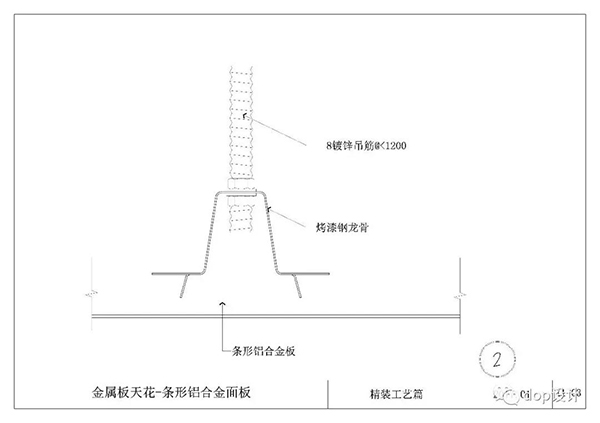

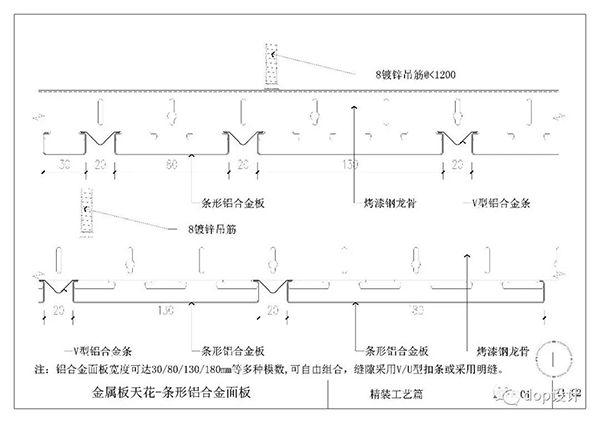

01.条形铝合金面板
![](/OnlineEditer/asp/../attached/image/20210929/20210929111666256625.jpg) ![](/OnlineEditer/asp/../attached/image/20210929/20210929111622042204.jpg) ![](/OnlineEditer/asp/../attached/image/20210929/20210929111652915291.jpg) ![](/OnlineEditer/asp/../attached/image/20210929/20210929111646384638.jpg) ![](/OnlineEditer/asp/../attached/image/20210929/20210929111615221522.jpg)

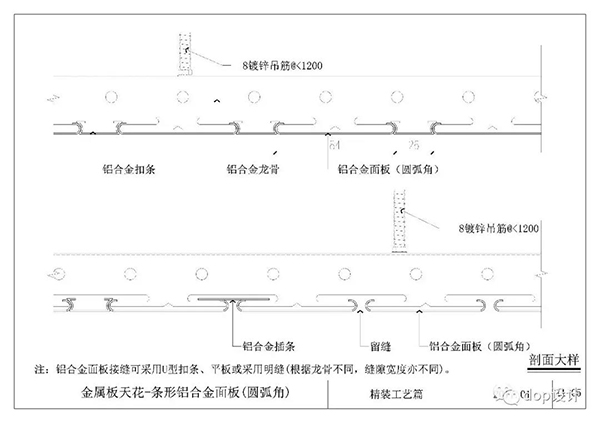

02.条形铝合金面板(圆弧倒角)
![](/OnlineEditer/asp/../attached/image/20210929/20210929111839343934.jpg) ![](/OnlineEditer/asp/../attached/image/20210929/20210929111860716071.jpg) ![](/OnlineEditer/asp/../attached/image/20210929/20210929111817091709.jpg)

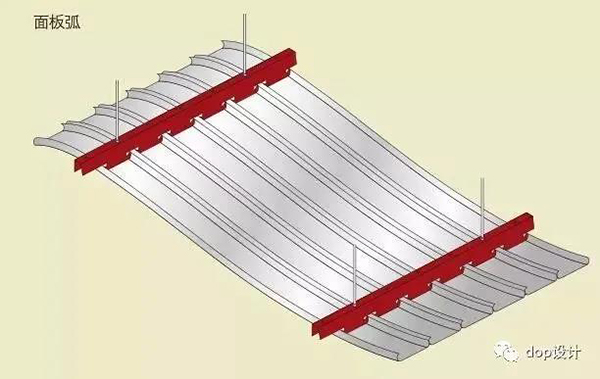

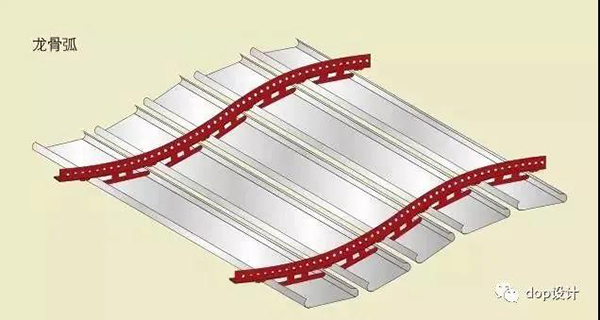

△ 可通过龙骨的异型处理,实现弧面效果

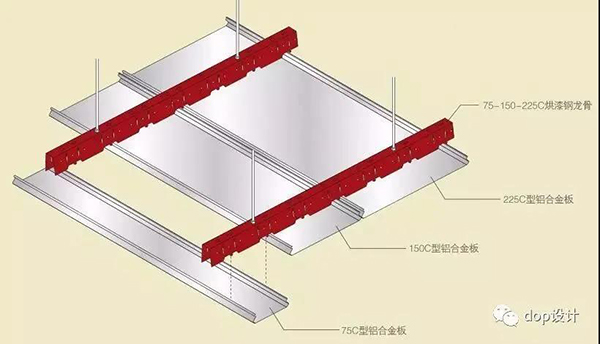

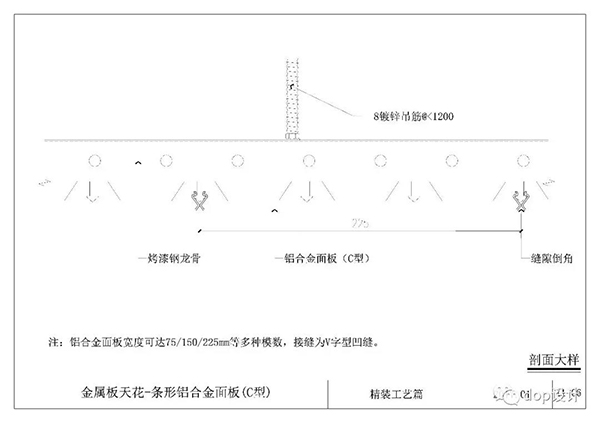

03.条形铝合金面板(C型)
![](/OnlineEditer/asp/../attached/image/20210929/20210929112156065606.jpg) ![](/OnlineEditer/asp/../attached/image/20210929/20210929112130553055.jpg)
04.条形铝合金面板(无缝拼接)

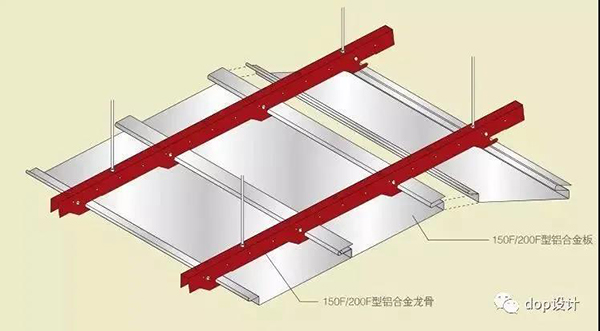

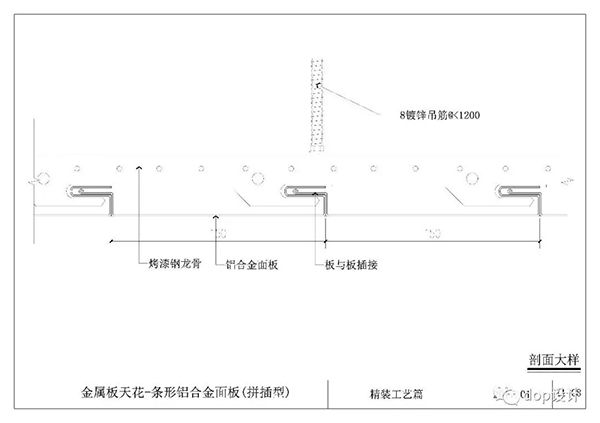

05.条形铝合金面板(拼插型)
![](/OnlineEditer/asp/../attached/image/20210929/20210929112377377737.jpg)

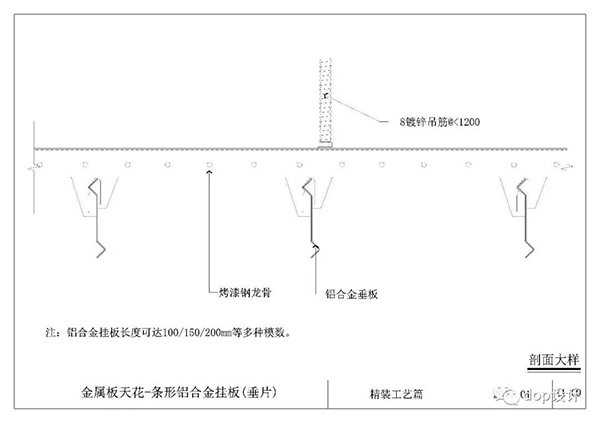

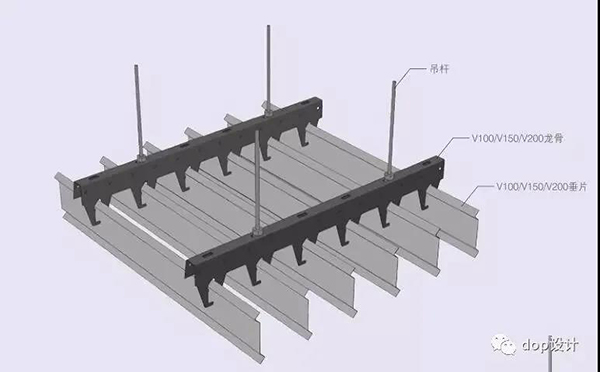

06.铝合金挂板(垂片)
![](/OnlineEditer/asp/../attached/image/20210929/20210929112461786178.jpg) ![](/OnlineEditer/asp/../attached/image/20210929/20210929112473957395.jpg) ![](/OnlineEditer/asp/../attached/image/20210929/20210929112442794279.jpg)

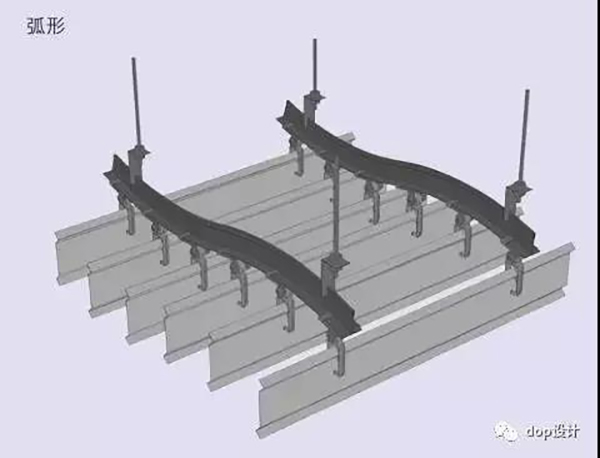

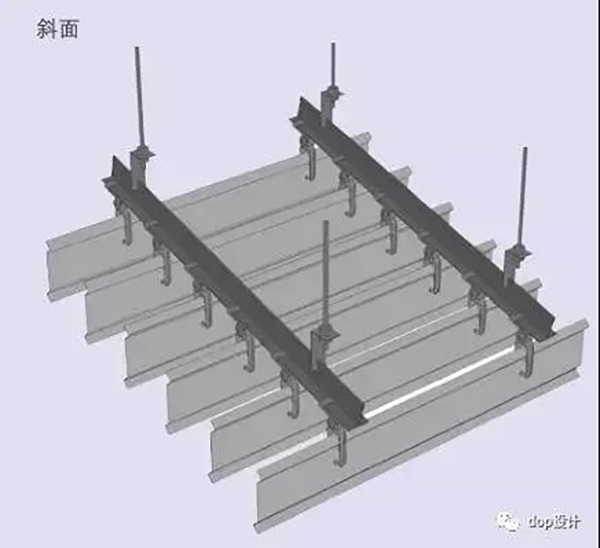

△ 可通过龙骨变形,实现曲面、斜面等异型造型

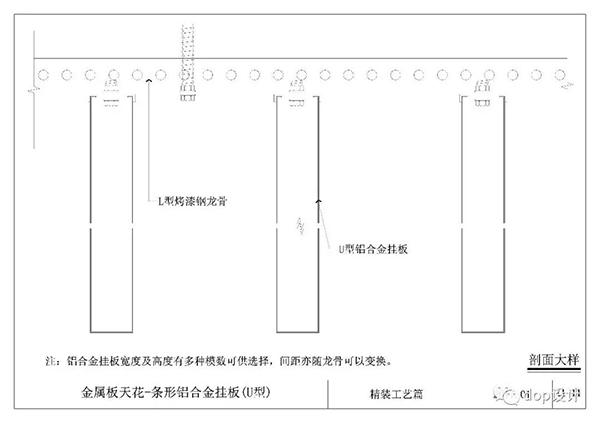

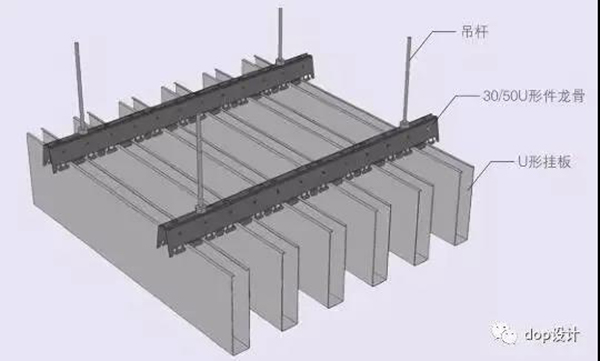

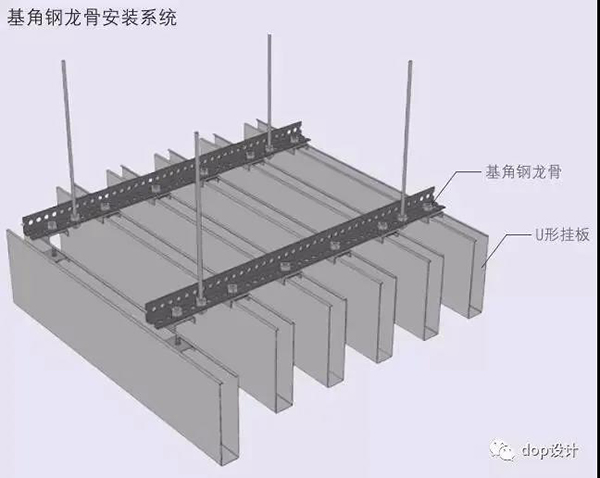

07.铝合金挂板(U型)
![](/OnlineEditer/asp/../attached/image/20210929/20210929112695239523.jpg) ![](/OnlineEditer/asp/../attached/image/20210929/20210929112661526152.jpg)
△ 采用L型钢龙骨
![](/OnlineEditer/attached/image/20210929/20210929112792099209.jpg)

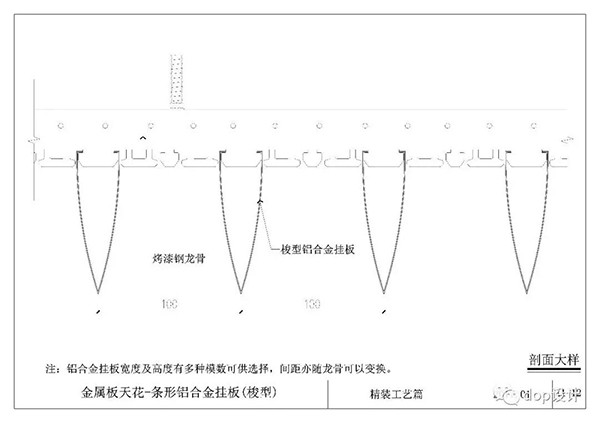

08.铝合金挂板(梭型)
![](/OnlineEditer/asp/../attached/image/20210929/2021092911270454454.jpg) ![](/OnlineEditer/asp/../attached/image/20210929/20210929112725582558.jpg)

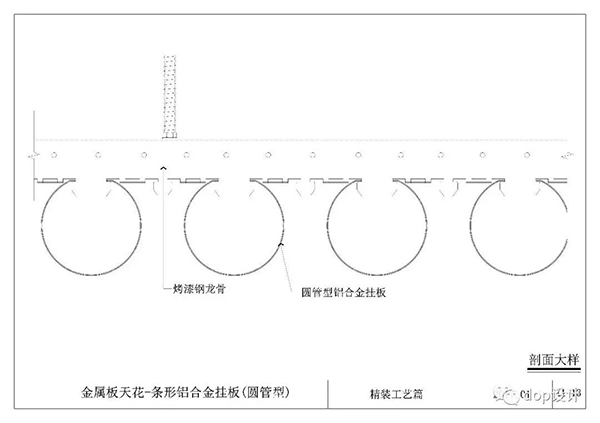

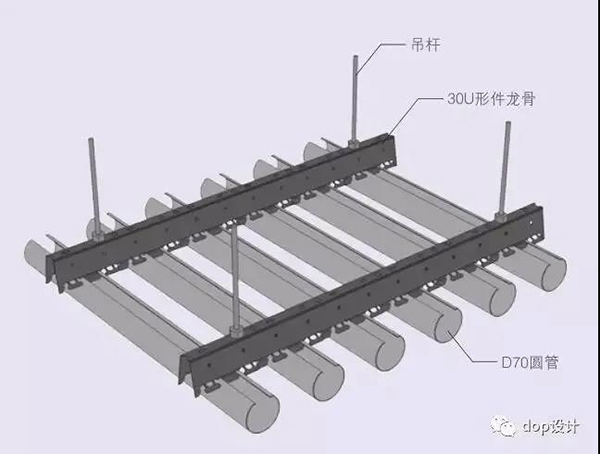

09.铝合金挂板(圆管型)
![](/OnlineEditer/asp/../attached/image/20210929/20210929112865756575.jpg)

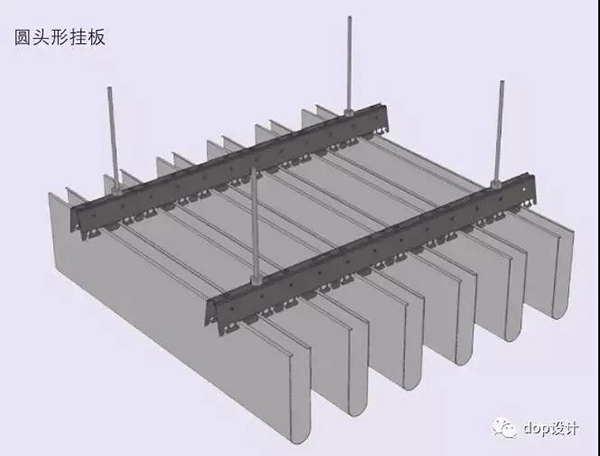

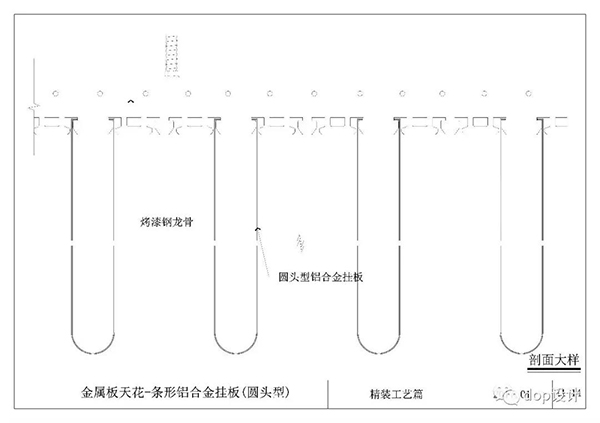

10.铝合金挂板(圆头型)
![](/OnlineEditer/asp/../attached/image/20210929/20210929112973827382.jpg)

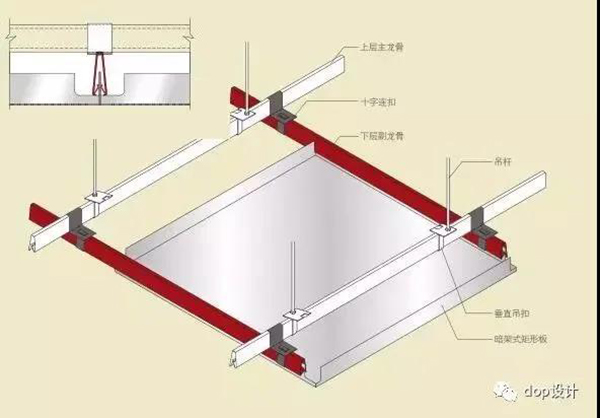

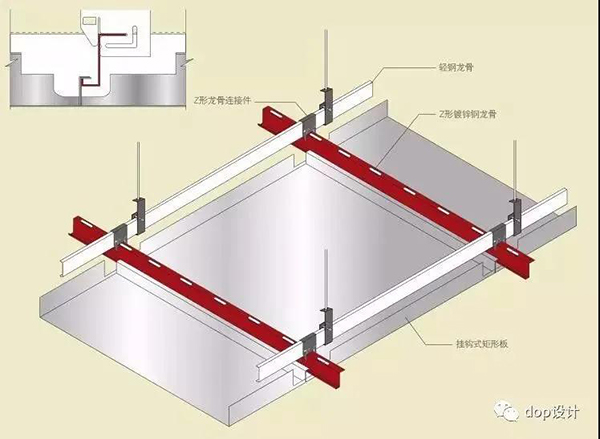

11.铝合金矩形板(暗架式)
△板块之间密拼,龙骨隐藏
![](/OnlineEditer/attached/image/20210929/20210929113096039603.jpg)

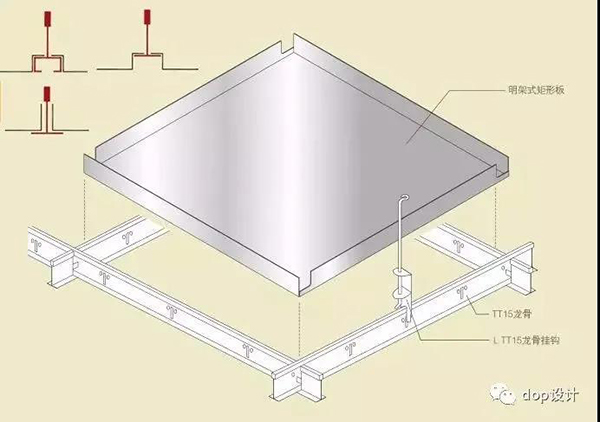

12.铝合金矩形板(明架式)
![](/OnlineEditer/attached/image/20210929/20210929113173927392.jpg)

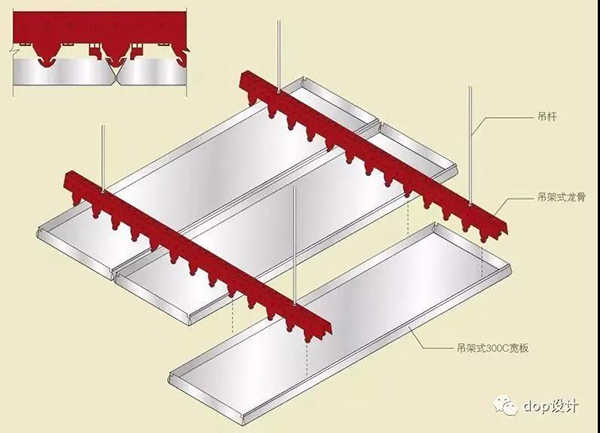

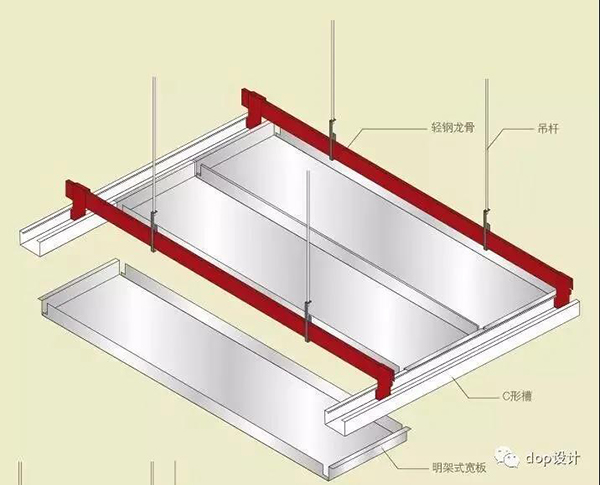

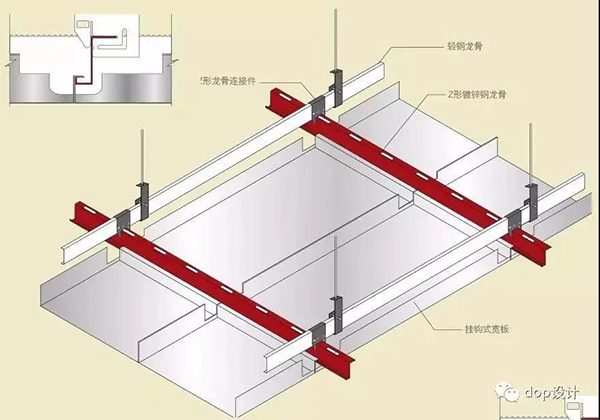

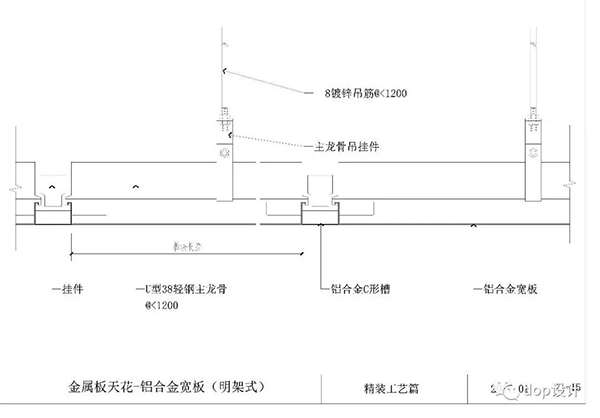

13.铝合金宽板
板块宽度>300mm
根据安装形式分暗架式、明架式

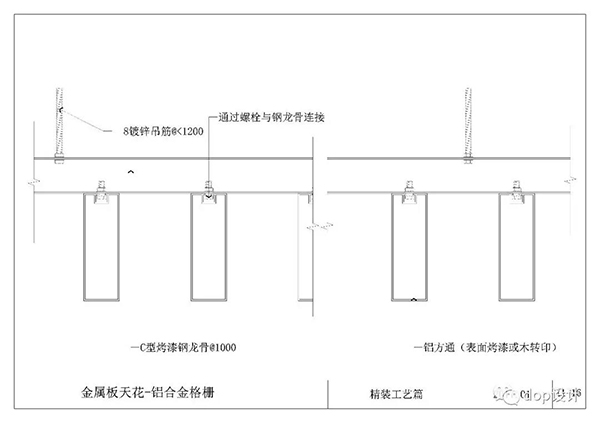

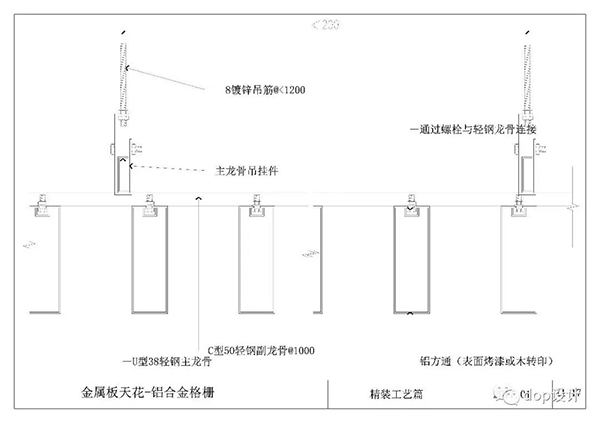

14.铝合金方管格栅
![](/OnlineEditer/asp/../attached/image/20210929/20210929113398259825.jpg)
以上就是关于金属板天花的节点大样,展示了部分形式和安装工艺。
